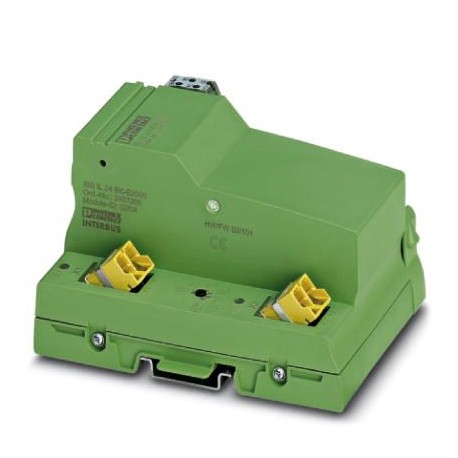

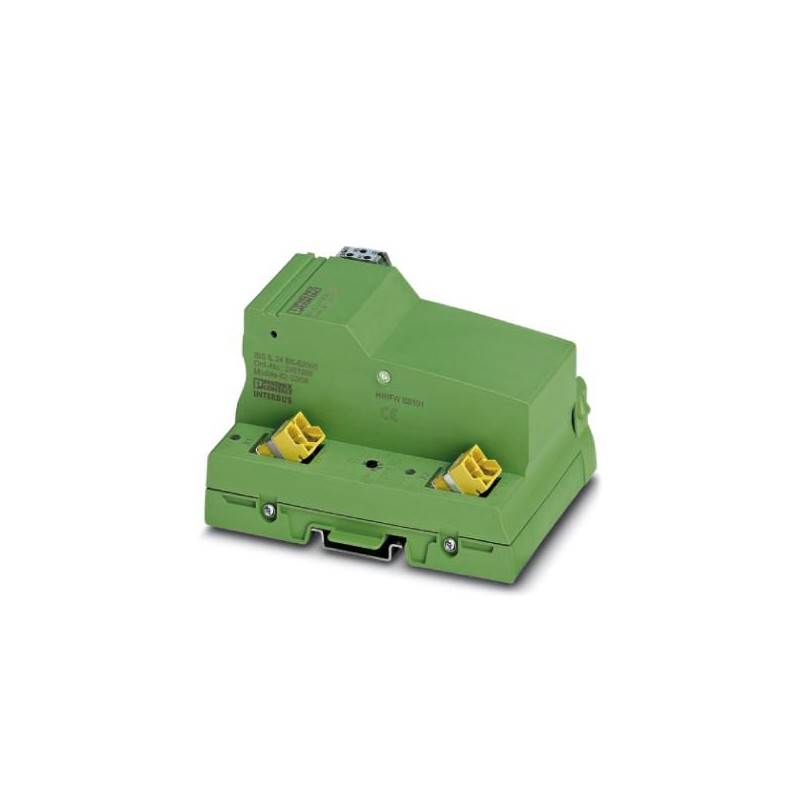

IBS IL 24 BK-E2000-PAC 2897169 PHOENIX CONTACT Coupleur de bus
IBS IL 24 BK-E2000-PAC
2897169
PHOENIX_CONTACT
Coupleur de bus
En ligne, coupleur de bus, INTERBUS, E2000, débit de transmission du bus local : 500 kBit/s, indice de protection : IP20, y compris connecteur en ligne et surface de marquage
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2897169 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4046356165808 |
| Poids par pièce (hors emballage) | 0,210 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa |
| Indice de protection | IP20 |
Interfaces
| Dénomination | INTERBUS |
|---|---|
| Nombre de voies | 2 |
| Type de raccordement | E2000 |
| Dénomination | Bus local Inline |
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s |
Limites du système du coupleur de bus
| Nombre d'abonnés raccordés au bus local | max. 63 |
|---|---|
| Nombre d'unités connectées avec canal de paramètres | max. 63 |
| Nombre de modules de dérivation avec dérivation bus interstation | 0 |
Potentiels Inline
| Dénomination | Alimentation coupleur de bus UBK; l'alimentation logique UL(7,5 V) et analogique UANA(24 V) sont générées à partir de l'alimentation du coupleur de bus. |
|---|---|
| Tension d'alimentation | 24 V DC (par connecteur Inline) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | typ. 60 mA (sans module d'E/S Inline raccordé) |
| max. 960 mA (avec le nombre maximal de modules d'E/S raccordés) | |
| Dénomination | Alimentation de la logique (UL) |
| Tension d'alimentation | 7,5 V DC ±5 % |
| Alimentation | max. 1 A DC |
| Dénomination | Alimentation des modules analogiques (UANA) |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Alimentation | max. 0,5 A DC |
Isolation galvanique
| Section contrôlée | Alimentation logique 7,5 V, alimentation analogique 24 V, alimentation du coupleur de bus 24 V/terre fonctionnelle 1000 V DC 1 min. |
|---|
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027250201eCl@ss 4.127250201eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
