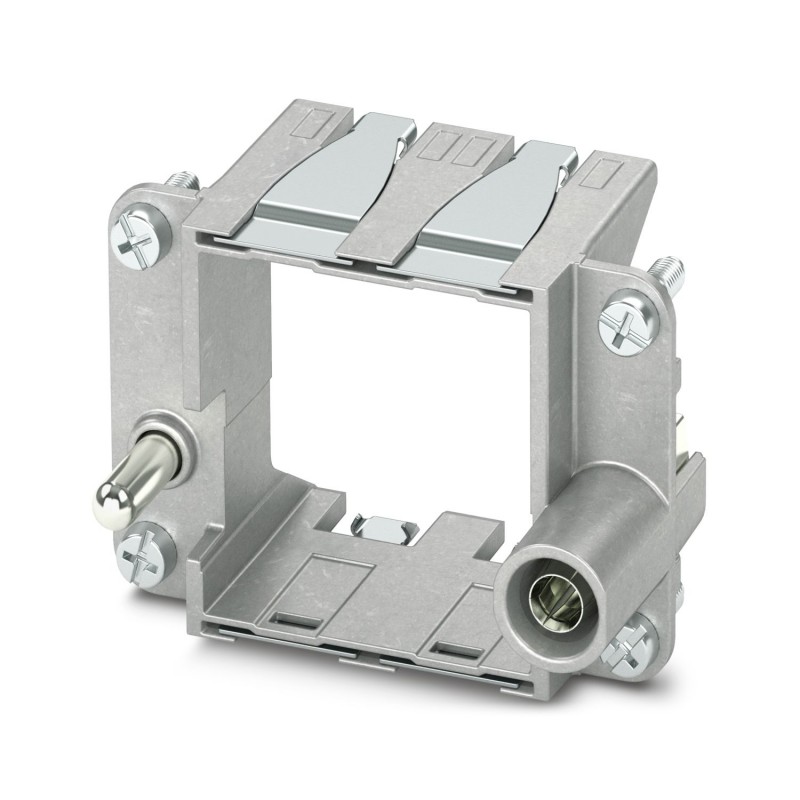

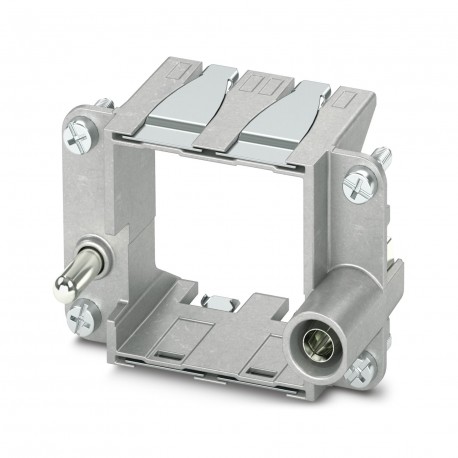

HC-M-B06-MFH-B 1182085 PHOENIX CONTACT Cadre porte-module HC-M-B06-MFH-B
HC-M-B06-MFH-B
1182085
PHOENIX_CONTACT
Cadre porte-module - HC-M-B06-MFH-B
Cadre pour support de module, taille : B6, type : pour côté encastré (a, b, c, ...), 4 mm² ... 6 mm², application : Cadre pour support de module
Châssis de modules, dimensions : B6, design : par face encastrée (a, b, c, ...), 4 mm2 ... 6 mm2, application : Cadres de module
Connecteurs > Support de bloc de contacts
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Remarques générales | Ce produit remplace l’article 1417398 HC-M-B06-MF-B |
| Type de produit | Cadres de modules |
| Série | HC-M-B |
| HC-M-02 | |
| HC-M-03 | |
| Numéro HC-M-03/04 | |
| HC-M-04 | |
| HC-M-05 | |
| HC-M-06 | |
| HC-M-08 | |
| HC-M-08-GBIT | |
| HC-M-12 | |
| HC-M-17 | |
| HC-M-20 | |
| HC-M-25 | |
| HC-M-DSUB | |
| HC-M-EMV | |
| HC-M-HV | |
| HC-M-HS | |
| HC-M-00 | |
| application | Cadres de modules |
| type | B6 |
| Nombre de points de connexion des modules | 2 |
| Exécution | pour côté encastré (A, B, C, ...) |
| Type de cadre | Cadres de modules |
| État de la maintenance des données | |
| Évaluation de l’article | 03 |
| Connexion du conducteur | |
| Section de connexion | 4 mm² ... 6 mm² (pour conducteur PE - côté alimentation) |
| 1 mm² ... 2,5 mm² (pour conducteur PE – côté contrôleur) | |
| Section de connexion AWG | 12 ... 10 (pour conducteur PE - côté alimentation) |
| 18 ... 14 (Pour conducteur PE – côté contrôleur) | |
| Couple de serrage | 0,5 Nm ... 0,8 Nm (Vis de fixation pour le montage dans le boîtier HEAVYCON) |
| Dessin coté |  |
| Largeur | 34,9 mm |
| hauteur | 36 mm |
| longueur | 51 mm |
| Matériau de l’insert de contact | Alliage de zinc moulé sous pression |
| Données mécaniques | |
| Cycles de manœuvre | ≥ 500 |
| Conditions environnementales | |
| Température ambiante (en fonctionnement) | -40 °C ... 125 °C |
| Note de montage | HC-MHR-PE16 ( 1636981) pour l’extension du raccordement PE jusqu’à 16 mm². |
| Utilisez des protecteurs d’extrémité appropriés (vis de connexion PE sans protection de fil) avec des fils PE, longueur maximale du filetage de la connexion à vis 12 mm dans les cas sans goupilles avec sortie latérale | |
| Lors de l’insertion du cadre du module dans des boîtiers métalliques, la connexion du conducteur de protection en PE doit être assurée par la connexion en PE fournie sur le cadre du module ou un module PE métallique spécial. |
| Caractéristique | Valeur |
|---|---|
| Avec conducteur de protection (EF007468) | Oui |
| Nombre minimal de cycles d'insertion (EF012212) | 500 |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | Autre |
