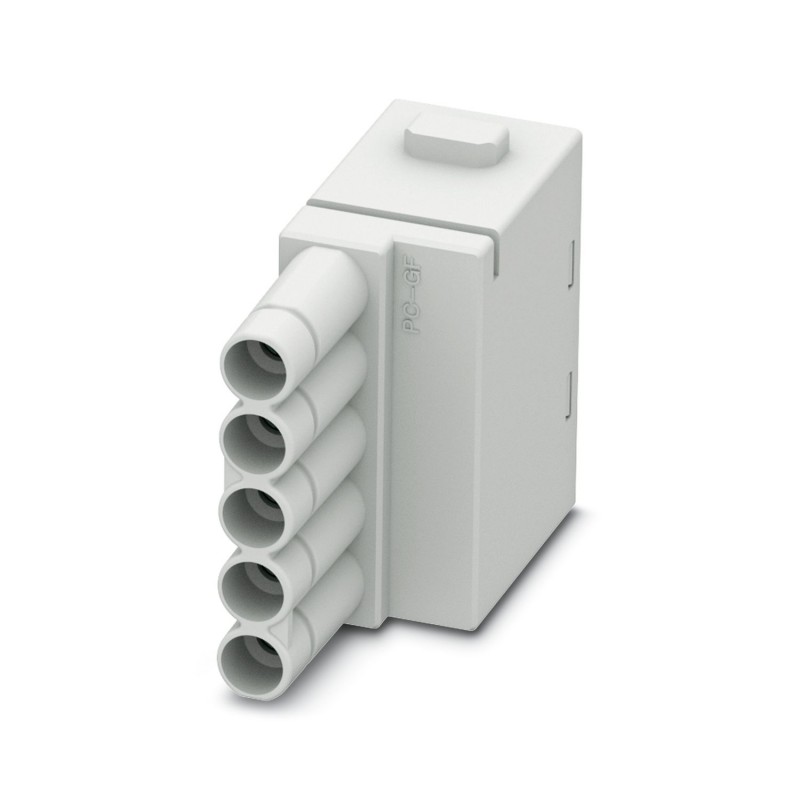

HC-M-05L-TPT-F 1423962 PHOENIX CONTACT Contact module d'insertion
HC-M-05L-TPT-F
1423962
PHOENIX_CONTACT
Contact module d'insertion
Module d’insertion de contact, nombre de pôles : 5, contacts d’alimentation : 5, contacts de commande : 0, nombre de connexions par pôle : 2, femelle, connexion enfichable, 230 V/400 V, 16 A, 0,25 mm² ... 1,5 mm², Application : Puissance
Module à élément de contact, nombre de pôles: 5, contacts de puissance: 5, contacts de commande: 0, nombre de raccordements par pôle: 2, Connecteur femelle, Raccordement Push-in, 230 V/400 V, 16 A, 0,25 mm2 ... 1,5 mm2, application: Puissance
Connecteurs > Bloc de contacts
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Généralités | utiliser uniquement des conducteurs souples avec embout (uniquement en combinaison avec CRIMPFOX 6) |
| Généralités | Les connecteurs ne doivent être manipulés que hors charge/tension. |
| Généralités | Pour boîtiers HEAVYCON de type B6 à B48, cadre support de module HC-M-B...MF-... nécessaire |
| Instructions de montage | L'utilisation conforme à la destination prévoit le montage dans un boîtier avec l'indice de protection IP54 ou plus élevé. |
| Type de produit | Élément de contact modulaire |
| Série | HC-M-05-T |
| Application | Puissance |
| Nombre de pôles | 5 |
| Enfichable | 5 |
| Numérotation des contacts | 1 - 5 |
| Nombre de raccordements par pôle | 2 |
| Nombre de prises | 1 |
| Nombre de contacts de puissance | 5 |
| Nombre de contacts de commande | 0 |
| Type de matériau du contact | roulés |
| État de la gestion des données | |
| Révision de l'article | 04 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Technologie de raccordement | |
| Technologie de raccordement | Raccordement Push-in |
| Nombre de raccordements par pôle | 2 |
| Raccordement du conducteur | |
| Section raccordable | 0,25 mm² ... 1,5 mm² |
| Section raccordable AWG | 24 ... 16 |
| Longueur de gaine à dénuder de chaque fil | 8 mm ±1 mm |
| Dessin coté |  |
| Largeur | 34 mm |
| Hauteur | 38 mm |
| Longueur | 14,6 mm |
| Caractéristiques mécaniques | |
| Diamètre de contact | 2,5 mm |
| Tension de référence (III/3) | 230 V (Conducteur-terre) |
| 400 V (Conducteur-conducteur) | |
| Contacts de puissance de la tension de référence | 230/400 V |
| Tension de tenue aux chocs assignée | 4 kV |
| Courant de référence | 16 A |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 500 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau de contact | Alliage de cuivre |
| Matériau de surface du contact | Ag |
| Matériau de porte-contacts | PA |
| Normes / Spécifications | PA: Sécurité incendie dans les véhicules ferroviaires - Ensembles d'exigences R22, R23 et R24 et DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
| Spécifications concernant l'exécution et les essais | DIN EN 61984 |
| DIN EN 60664 | |
| Essais | DIN EN 61984 |
| DIN EN 60664 | |
| Essai | |
| Normes/prescriptions | PA: Sécurité incendie dans les véhicules ferroviaires - Ensembles d'exigences R22, R23 et R24 et DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
| Caractéristique | Valeur |
|---|---|
| Nombre de contacts de puissance (EF012216) | 5 |
| Nombre de contacts de commande (EF012217) | 0 |
| Insert de contact sans contact (EF007324) | Non |
| Finition des contacts (EF001587) | Jack |
| Nombre de pôles (EF001391) | 5 |
| Diamètre du contact à fiche (EF007320) | 2.5 mm |
| Courant assigné In (EF008250) | 16 A |
| Température ambiante (EF002386) | 125 °C |
| Température de fonctionnement (EF002393) | -40 °C |
| Tension assignée (EF000228) | 230 V |
| Tension nominale de tenue aux chocs (EF002993) | 4 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 3 |
| Finition du raccordement électrique (EF003961) | Autre |
| Avec protection des fils (EF000550) | Non |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.25 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.25 mm² |
| Matériau du revêtement de contact (EF004020) | Argent |
| Matériau de l'insert de contact (EF008521) | Autre |
| Matériau du contact (EF007544) | Cuivre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Non |
| Nombre minimal de cycles d'insertion (EF012212) | 500 |
| Largeur (EF000008) | 14.6 mm |
| Hauteur (EF000040) | 34.1 mm |
| Profondeur (EF000049) | 38.3 mm |
