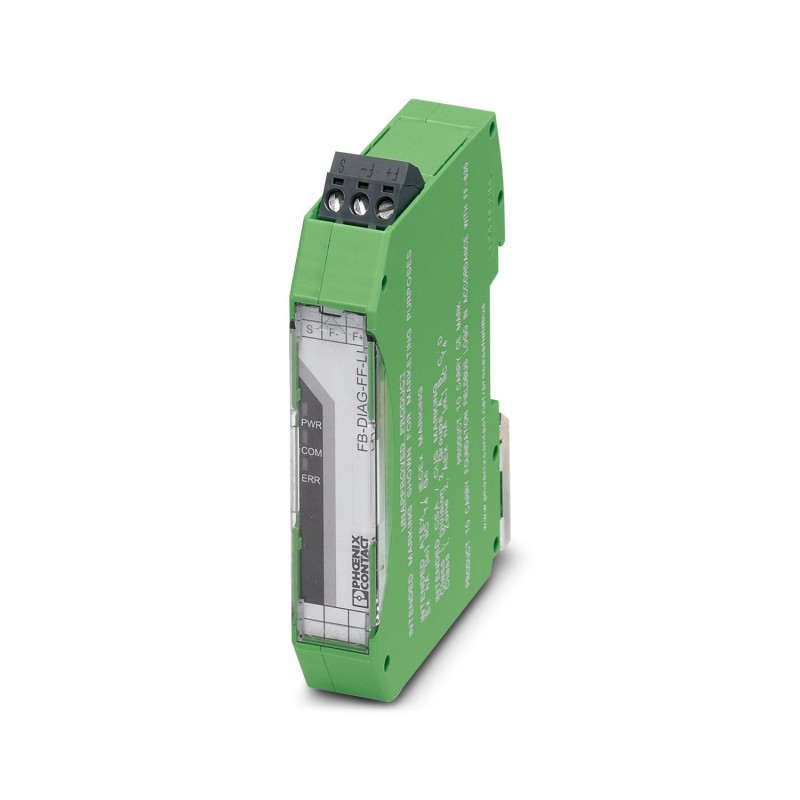

FB-DIAG/FF/LI 2316284 PHOENIX CONTACT Coupleurs d'appareils
FB-DIAG/FF/LI
2316284
PHOENIX_CONTACT
Coupleurs d'appareils
Module de diagnostic sur site, installation précédente, avec connecteur enfichable latéral
Module de diagnostic de terrain, installation antérieure, avec connecteur latéral enfichable
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Restriction d'utilisation | |
| Indication CCCex | L'utilisation en atmosphères explosibles est interdite en Chine. |
| Type de produit | Coupleur d'appareils |
| Alimentation | |
| Plage de tension d'alimentation | 9 V DC ... 32 V DC |
| Courant absorbé typique | 27 mA |
| Courant max. absorbé | 29 mA |
| Données relatives à la technique de sécurité | |
| Tension d'entrée Ui | 32 V DC |
| Courant d'entrée Ii | 274 mA (IIC) |
| 570 mA (IIB) | |
| Inductance Li | 10 µH |
| Capacité Ci | 0 µF |
| Signal | PROFIBUS |
| FOUNDATION Fieldbus | |
| Données: FOUNDATION Fieldbus | |
| Type de raccordement | Raccordement vissé enfichable avec points de contrôle |
| Section de conducteur souple max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur rigide min. | 0,2 mm² |
| Section du conducteur AWG max. | 12 |
| Section du conducteur AWG min. | 24 |
| Dessin coté |  |
| Largeur | 17,7 mm |
| Hauteur | 93,9 mm |
| Profondeur | 70,4 mm |
| Coloris | vert |
| Classe d'inflammabilité selon UL 94 | V0 |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air max. admissible (service) | 95 % (pas de condensation) |
| Conformité/homologations | |
| Conformité | CEI 61158-2 |
| Fieldbus Foundation | FF-830 |
| EN | EN 61326, EN 60068-2-27, EN 60068-2-6 |
| NE | NE21 |
| Données Ex | |
| ATEX | Sira 13ATEX4149X; II 3G Ex nA [ic] IIC T4 Gc |
| IECEx | IECEx SIR 13.0060X; Ex nA [ic] IIC T4 Gc |
| CSA, États-Unis/Canada | Class I, Div. 2, Groups A,B,C,D; Ex nA nL IIC T4 Gc Class I, Zone 2, AEx nA nC IIC T4 Gc |
| Normes / Spécifications | |
| Normes/Prescriptions | Immunité aux oscillations sinusoïdales amorties selon CEI 61000-4-12 |
| Normes / Spécifications | |
| Normes/Prescriptions | Chaleur sèche selon CEI 61131-2 |
| Normes / Spécifications | |
| Normes/Prescriptions | Chaleur humide selon CEI 61131-2 |
| Normes / Spécifications | |
| Normes/Prescriptions | Chocs et vibrations selon EN 61131-2 et EN 50178 |
| Normes/Prescriptions | CEI 61158-2 |
| Type de montage | Montage sur rail DIN |
| Emplacement pour le montage | Tout type d'alignement sur des profilés, NS 35, selon EN 60715 |
