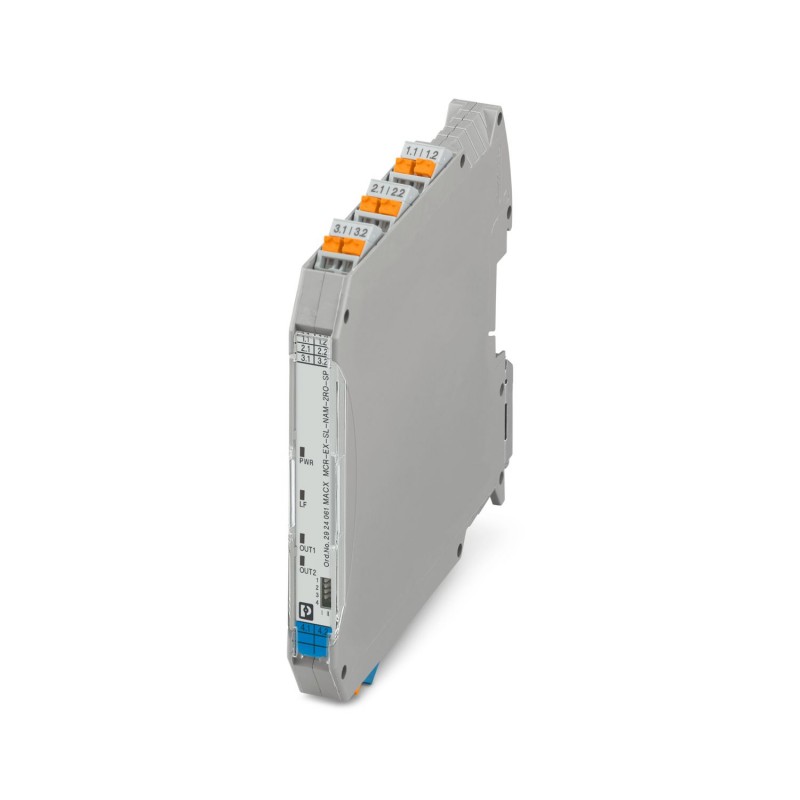

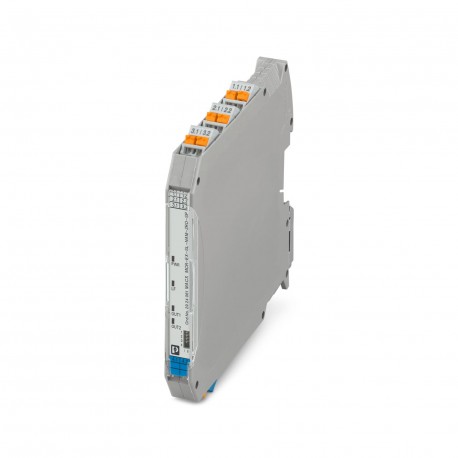

MACX MCR-EX-SL-NAM-2RO-SP 2924061 PHOENIX CONTACT Amplificateur-séparateur
MACX MCR-EX-SL-NAM-2RO-SP
2924061
PHOENIX_CONTACT
Amplificateur-séparateur
Amplificateur de séparation NAMUR, Ex i. Pour le fonctionnement des détecteurs de proximité et des interrupteurs dans la zone Ex. Les signaux sont transmis via 2 sorties relais (contacts ouverts) vers la zone de sécurité. Détection de défaut de câble (LFD), séparation à 3 voies, SIL 2.
Amplificateur séparateur NAMUR Ex i. Pour assurer le fonctionnement de détecteurs de proximité et de commutateurs en zone Ex. Les signaux sont envoyés en zone protégée au moyen de 2 sorties de relais (contacts NO). Détection de défaut de ligne (LFD), isolation à trois voies, SIL 2.
Détecteurs > Amplificateur de sectionnement
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Propriétés du produit
| Type de produit | Amplificateur de sectionnement |
| Gamme de produits | MACX Analog |
| Application | Entrée tout-ou-rien |
| Nombre de voies | 1 |
| Version | Amplificateurs-séparateurs Ex i avec sécurité fonctionnelle SIL |
| Configuration | DIP switch |
| État de la gestion des données | |
| Révision de l'article | 17 |
Propriétés du système
| Fonctionnalité | |
| Configuration | DIP switch |
Propriétés électriques
| Isolation galvanique | Isolation 3 voies |
| Isolation galvanique entre l'entrée et la sortie | oui |
| Isolation galvanique Entrée/sortie CEI/EN 60079-11 | |
| Normes/Prescriptions | CEI/EN 60079-11 |
| Tension d'isolement assignée | 375 VCC |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Isolation galvanique Entrée / alimentation, connecteur sur profilé CEI/EN 60079-11 | |
| Normes/Prescriptions | CEI/EN 60079-11 |
| Tension d'isolement assignée | 375 VCC |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Isolation galvanique Entrée / alimentation, connecteur sur profilé CEI/EN 61010-1 | |
| Normes/Prescriptions | CEI/EN 61010-1 |
| Tension d'isolement assignée | 300 Veff |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Isolant | Isolement sécurisé |
| Isolation galvanique Sortie 1 / sortie 2 / entrée, alimentation, connecteur sur profilé CEI/EN 61010-1 | |
| Normes/Prescriptions | CEI/EN 61010-1 |
| Tension d'isolement assignée | 300 Veff |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Isolant | Isolement sécurisé |
| Isolation galvanique Sortie 1 / sortie 2 / entrée / alimentation / connecteur sur profilé | |
| Tension d'essai | 2,5 kV AC (50 Hz, 60 s) |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Alimentation | |
| Tension nominale d'alimentation | 24 V DC -20 % ... +25 % |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC |
| Courant max. absorbé | 30 mA (24 V DC) |
| Puissance dissipée | < 1 W |
| Consommation de puissance | < 1 W |
Données d'entrée
| Signal: NAMUR | |
| Description de l'entrée | à sécurité intrinsèque |
| Nombre d'entrées | 1 |
| Sources d'entrée utilisables | Détecteurs de proximité NAMUR (CEI/EN 60947-5-6) |
| Contacts de commutation indépendants du potentiel | |
| Contacts de commutation montés avec résistance | |
| Seuil de commutation courant signal « 0 » | < 1,2 mA (bloquant) |
| Seuil de commutation courant signal « 1 » | > 2,1 mA (conducteur) |
| Courant de court-circuit | 8 mA |
| Hystérésis de commutation | < 0,2 mA |
| Détection de défaut de ligne | < 0,05 mA ... 0,35 mA (Rupture de ligne) |
| < 100 Ω ... 360 Ω (Court-circuit) | |
| activé/désactivé via commutateur DIP | |
| Tension de marche à vide | 8 V DC |
Données de sortie
| Commutation: Relais | |
| Type de contact | 2 contacts NO |
| Matériau des contacts | AgSnO2, doré |
| Tension de commutation maximale | 250 V AC (2 A) |
| 120 V DC (0,2 A) | |
| 30 V DC (2 A) | |
| Puissance de commutation maximale | 500 VA |
| Charge minimale recommandée | 5 V / 10 mA |
| Fréquence de commutation | ≤ 20 Hz (sans charge) |
| Signal | |
| Nombre de sorties | 2 |
Caractéristiques de raccordement
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 10 mm |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de câble flexible (2 conducteurs de même section) | 0,25 mm² ... 0,34 mm² (Embout TWIN sans douille en plastique) |
| 0,5 mm² ... 1,5 mm² (Embout et cône d'entrée isolant TWIN) | |
| Section conduct. AWG | 24 ... 14 |
| 24 ... 22 (Embout TWIN sans douille en plastique) | |
| 20 ... 16 (Embout et cône d'entrée isolant TWIN) |
Données Ex
| Installation Ex (EPL) | Gc |
| Div. 2 | |
| Circuits électriques Ex i (EPL) | Ga |
| Da | |
| Ma | |
| Div. 1 | |
| Données relatives à la technique de sécurité | |
| Inductance interne max. Li | négligeable |
| Capacité interne max. Ci | 11 nF |
| Tension de sortie max. Uo | 9,6 V |
| Courant de sortie max. Io | 10 mA |
| Puissance de sortie max. Po | 25 mW |
| Tension maximale de sécurité Um | 253 V AC |
| 125 V DC | |
| IIA/I (circuit électrique simple): Inductance extérieure maximale Lo / Capacité extérieure maximale Co | 1000 mH / 210 µF |
| IIB/IIIC (circuit électrique simple): Inductance extérieure maximale Lo / Capacité extérieure maximale Co | 1000 mH / 26 µF |
| IIC (circuit électrique simple): Inductance extérieure maximale Lo / Capacité extérieure maximale Co | 300 mH / 3,6 µF |
| IIC (circuit électrique mixte): Inductance extérieure maximale Lo / Capacité extérieure maximale Co | 100 mH / 500 nF, 50 mH / 570 nF, 5 mH / 590 nF, 1 mH / 590 nF, 10 µH / 590 nF |
| I/IIB/IIA/IIIC (circuit électrique mixte): Inductance extérieure maximale Lo / Capacité extérieure maximale Co | 100 mH / 1 µF, 5 mH / 1 µF, 1 mH / 1 µF, 10 µH / 1 µF |
Signalisation
| Affichage d'état | LED verte (tension d'alimentation) |
| LED jaune (état de commutation) | |
| LED rouge (défaut sur la ligne) |
Dimensions
| Dessin coté |  |
| Largeur | 12,5 mm |
| Hauteur | 107,9 mm |
| Profondeur | 113,7 mm |
| Profondeur NS 35/7,5 | 114,5 mm (Enclenché sur un rail DIN NS 35/7,5, conforme à la norme EN 60715) |
Indications sur les matériaux
| Couleur | gris (RAL 7042) |
| Classe d'inflammabilité selon UL 94 | V0 (Boîtiers) |
| Matériau du boîtier | PA 6.6-FR |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 (pas évalué par UL) |
| Température ambiante (fonctionnement) | -40 °C ... 60 °C (Position de montage au choix) |
| -40 °C ... 70 °C (Déclassement) | |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (fonctionnement) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 5 % ... 95 % (pas de condensation) |
| Hauteur d'utilisation (≤ 2000 m) | |
| Altitude | ≤ 2000 m (Les caractéristiques techniques concernent des altitudes ≤2000 m au-dessus du niveau de la mer. Pour les altitudes >2000 m au-dessus du niveau de la mer, voir la fiche technique.) |
| Température ambiante (fonctionnement) | -40 °C ... 60 °C |
| -40 °C ... 70 °C (Déclassement) | |
| Tension d'isolement assignée | 253 V AC (Alimentation, entrée/sortie) |
| 125 V DC (Alimentation, entrée/sortie) | |
| Hauteur d'utilisation (≤ 3000 m) | |
| Plage de hauteurs | > 2000 m ... 3000 m |
| Température ambiante (fonctionnement) | -40 °C ... 54 °C |
| -40 °C ... 63 °C (Déclassement) | |
| Tension d'isolement assignée | 190 V AC (Alimentation, entrée/sortie) |
| 110 V DC (Alimentation, entrée/sortie) | |
| Hauteur d'utilisation (≤ 4000 m) | |
| Plage de hauteurs | > 3000 m ... 4000 m |
| Température ambiante (fonctionnement) | -40 °C ... 48 °C |
| -40 °C ... 56 °C (Déclassement) | |
| Tension d'isolement assignée | 60 V AC/DC (Alimentation, entrée/sortie) |
| Hauteur d'utilisation (≤ 5000 m) | |
| Plage de hauteurs | > 4000 m ... 5000 m |
| Température ambiante (fonctionnement) | -40 °C ... 42 °C |
| -40 °C ... 49 °C (Déclassement) | |
| Tension d'isolement assignée | 60 V AC/DC (Alimentation, entrée/sortie) |
Homologations
| CE | |
| Certificat | Conformité CE |
| Remarque | en plus de la norme EN 61326 |
| ATEX | |
| Repérage | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1) G Ex ec [ia Ga] nC IIC T4 Gc | |
| I (M1) [Ex ia Ma] I | |
| Certificat | IBExU 07 ATEX 1069 X |
| UKCA Ex (UKEX) | |
| Repérage | I (M1) [Ex ia Ma] I |
| II (1) G [Ex ia Ga] IIC | |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1) G Ex ec [ia Ga] nC IIC T4 Gc | |
| Certificat | CML 22UKEX7421X |
| IECEx | |
| Repérage | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex ec [ia Ga] nC IIC T4 Gc | |
| [Ex ia Ma] I | |
| Certificat | IECEx IBE 08.0001X |
| CCC / China-Ex | |
| Repérage | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex ec nC [ia Ga] IIC T4 Gc | |
| Certificat | 2022122316115975 |
| UL, USA / Canada | |
| Repérage | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Div. 2, Groups IIC, IIB, IIA T4 | |
| Associated apparatus for use in Class I, Division 1, Groups A,B,C,D | |
| Associated apparatus for use in Class II, Div.1 Groups E,F,G | |
| Associated apparatus for use in Class III, Division 1 | |
| Associated apparatus for use in Class I, Zone 0,1,2, Groups IIC,IIB,IIA | |
| Certificat | , C.D.-No 83104549 |
| UL, USA / Canada | |
| Repérage | Class I Div 2; IS for Class I, II, III Div 1 |
| UL 61010 Listed | |
| Certificat | , C.D.-No 83104549 |
| KC-s | |
| Repérage | [Ex ia] IIC/IIB |
| Certificat | 17-KA4BO-0409X |
| Homologation construction navale | |
| Certificat | DNV GL TAA00000AG |
| Safety Integrity Level (SIL, IEC 61508) | |
| Repérage | 2 |
| INMETRO | |
| Repérage | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex ec nC [ia Ga] IIC T4 Gc | |
| [Ex ia Ma] I | |
| Certificat | DNV 18.0114 X |
| Données GL DNV | |
| Temperature | B |
| Humidity | B |
| Vibration | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Données CEM
| Immunité | EN 61000-6-2 |
| EN 61326 |
Normes et spécifications
| Isolation galvanique | Isolation 3 voies |
| GB Standard | |
| Normes/Prescriptions | GB/T 3836.1 |
| GB/T 3836.3 | |
| GB/T 3836.4 | |
| GB/T 3836.8 | |
Montage
| Type de montage | Montage sur rail DIN |
| Caractéristique | Valeur |
|---|---|
| Type d'alimentation électrique (EF001469) | Autre |
| Tension d'alimentation assignée CC (EF007078) | 19.2 V |
| Nombre d'entrées selon NAMUR (EF006886) | 1 |
| Nombre d'entrées, sans potentiel (EF006887) | 1 |
| Tension de commutation (EF003586) | 250 V |
| Puissance de commutation (EF001313) | 500 VA |
| Nombre de canaux (EF000259) | 1 |
| Contact à fermeture du relais du circuit de sortie (EF006992) | 2 |
| Contact inverseur du relais du circuit de sortie (EF006993) | 0 |
| Nombre de circuits de sortie transistor sans potentiel (EF006997) | 0 |
| Nombre de circuits de sortie transistor pnp (EF006996) | 0 |
| Nombre de circuits de sortie transistor npn (EF006995) | 0 |
| Nombre de circuits de sortie transistor ambivalent (EF006994) | 0 |
| Nombre de circuits de sortie de coupleur optoélectronique (EF006991) | 0 |
| Sortie de signalisation de défaut (EF007499) | Non |
| À sécurité intrinsèque selon EN 60947-5-6 NAMUR (EF007112) | Oui |
| Séparation galvanique entre les entrées (EF007224) | Non |
| Séparation galvanique entre l'entrée et la sortie (EF007223) | Oui |
| Séparation galvanique entre la sortie et la sortie (EF007222) | Oui |
| Séparation galvanique entre la tension d'alimentation et les autres circuits (EF007225) | Oui |
| Adapté aux fonctions de sécurité (EF001597) | Oui |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Largeur (EF000008) | 12.5 mm |
| Hauteur (EF000040) | 107.9 mm |
| Puissance absorbée (EF000346) | 1 W |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de boîtier (EF007276) | Appareil encastré |
| Finition du raccordement électrique (EF003961) | Autre |
| Type de montage (EF000003) | Autre |
| Profondeur (EF000049) | 113.7 mm |
| Classe de protection (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2924061-MACX MCR-EX-SL-NAM-2RO-SP | 144 Kbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
