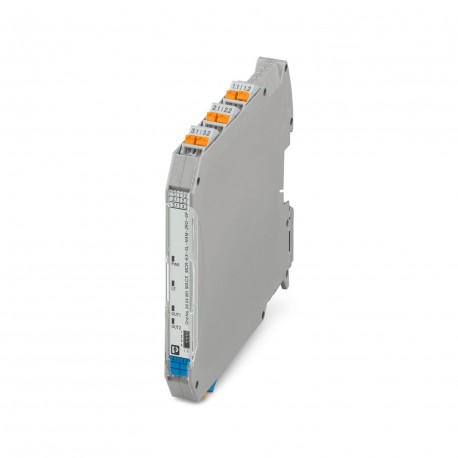

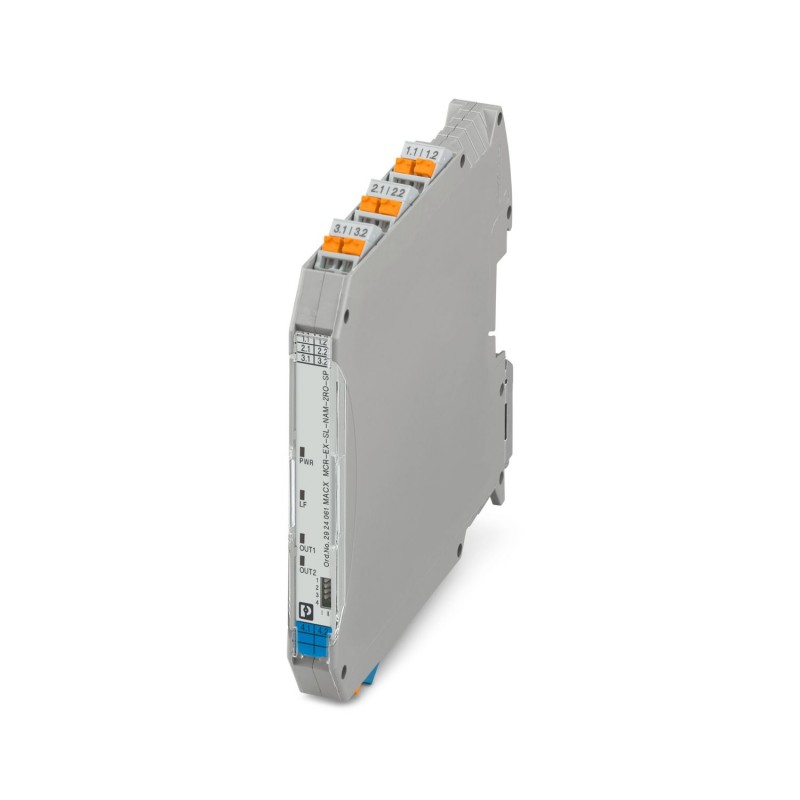

MACX MCR-EX-SL-NAM-2RO-SP 2924061 PHOENIX CONTACT Isolatore galvanico
MACX MCR-EX-SL-NAM-2RO-SP
2924061
PHOENIX_CONTACT
Isolatore galvanico
Amplificatore di separazione NAMUR, Ex i. Per il funzionamento di rilevatori di prossimità e interruttori nella zona Ex. I segnali vengono trasmessi tramite 2 uscite a relè (contatti aperti) alla zona sicura. Rilevamento guasti cavi (LFD), separazione a 3 vie, SIL 2.
NAMUR Ex i. Garantire il funzionamento dei sensori di prossimità e degli interruttori nelle zone Ex. I segnali vengono inviati all'area protetta tramite 2 uscite a relè (NO contatti). Rilevamento guasti in linea (LFD), triplo isolamento, SIL 2.
sensori > Amplificatore di commutazione NAMUR
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2924061 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK3141 - |
| Pagina catalogo | Pagina 152 (C_5_2017) |
| GTIN | 4046356337359 |
| Peso per pezzo (confezione esclusa) | 137,900 g |
| Numero tariffa doganale | 85437090 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C (Posizione di montaggio a piacere) |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Altezza massima | ≤ 2000 m |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Immunità ai disturbi | EN 61000-6-2 EN 61326 |
Dati di ingresso
| Tensione a vuoto | ~ 8 V DC |
|---|---|
| Punti d’inserzione (con attenuazione) | < 1,2 mA (bloccante) |
| Punti d’inserzione (senza attenuazione) | > 2,1 mA (conduttivo) |
| Ingresso segnale | a sicurezza intrinseca |
| Sorgenti d'ingresso utilizzabili | Sensori di prossimità NAMUR (EN 60947-5-6) |
| Corrente di cortocircuito | ~ 8 mA |
| Isteresi | < 0,2 mA |
| Individuazione guasto linea | Rottura 0,05 mA < IIN< 0,35 mA |
| Corto circuito 100 Ω < RSensore< 360 Ω |
Dati di uscita
| Uscita di commutazione | Uscita relè |
|---|---|
| Esecuzione dei contatti | 2 in chiusura |
| Materiale dei contatti | AgSnO2, dorato a spessore |
| Max. tensione commutabile | 250 V AC (2 A) |
| 120 V DC (0,2 A) | |
| 30 V DC (2 A) | |
| Max. potenza commutabile | 500 VA |
| Durata meccanica | 107cicli di manovre |
| Frequenza di commutazione | ≤ 20 Hz (senza carico) |
Alimentazione
| Tensione nominale | 24 V DC |
|---|---|
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (24 V DC -20 %...+25 %) |
| Max. corrente assorbita | 30 mA (24 V DC) |
| Potenza dissipata | < 950 mW |
| Potenza assorbita | < 950 mW |
Dati di collegamento
| Sezione conduttore rigido min. | 0,2 mm² |
|---|---|
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 16 |
| Lunghezza di spelatura | 8 mm |
| Collegamento | Connessione Push-in |
Generalità
| Numero di canali | 1 |
|---|---|
| Segnalazione stato | LED verde (tensione di alimentazione) |
| LED giallo (stato d’inserzione) | |
| LED rosso (guasto linea) | |
| Classe di combustibilità a norma UL 94 | V0 |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Materiale custodia | PA 6.6-FR |
| Colore | grigio |
| Denominazione | Ingresso/uscita |
| Separazione galvanica | 375 V (Valore di cresta a norma EN 60079-11) |
| Denominazione | Ingresso/alimentazione, connettore per guide di supporto |
| Separazione galvanica | 375 V (Valore di cresta a norma EN 60079-11) |
| 300 Veff(Tensione nominale di isolamento (categoria di sovratensione II, grado di inquinamento 2, isolamento elettrico sicuro a norma EN 61010-1)) | |
| Denominazione | Uscita 1/uscita 2/ingresso, alimentazione, connettore per guide di supporto |
| Separazione galvanica | 300 Veff(Tensione d'isolamento nominale (categoria di sovratensione III; grado di inquinamento 2, isolamento sicuro a norma EN 61010-1)) |
| Denominazione | Uscita 1/uscita 2/ingresso/alimentazione, connettore per guide di supporto |
| Separazione galvanica | 2,5 kV (50 Hz, 1 min., tensione di prova) |
| Conformità | CE conforme, oltre alla norma EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1) G Ex nA nC [ia Ga] IIC T4 Gc | |
| IECEx | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex nA nC [ia Ga] IIC T4 Gc | |
| UL, USA / Canada | Class I Div 2; IS for Class I, II, III Div 1 |
| SIL | 2 |
Dati tecnici di sicurezza
| Requisito di integrità | IEC 61508 - Low-Demand |
|---|---|
| Denominazione | Funzionamento non invertente |
| Tipo di apparecchiatura | Tipo A |
| Safety Integrity Level (SIL) | 2 |
| Quantità di guasti non pericolosi (SFF) | 78 % |
| λSU | 2,49 x 10-7(249 FIT) |
| λSD | 6 x 10-9(6 FIT) |
| λDU | 6,4 x 10-8(64 FIT) |
| λDD | 7 x 10-9(7 FIT) |
| Possibilità di un guasto pericoloso per requisito (PFDAVG) | 3,09 x 10-4(1 anno) |
| 6,17 x 10-4(2 anni) | |
| 1,54 x 10-3(5 anni) | |
| Copertura diagnostica (DC) | DCS=2,4 %, DCD=9 % |
| Requisito di integrità | IEC 61508 - Low-Demand |
| Denominazione | Funzionamento invertente |
| Tipo di apparecchiatura | Tipo A |
| Safety Integrity Level (SIL) | 2 |
| Quantità di guasti non pericolosi (SFF) | 78 % |
| λSU | 2,48 x 10-7(248 FIT) |
| λSD | 1 x 10-9(1 FIT) |
| λDU | 6,2 x 10-8(62 FIT) |
| λDD | 6 x 10-9(6 FIT) |
| Possibilità di un guasto pericoloso per requisito (PFDAVG) | 3,01 x 10-4(1 anno) |
| 6,02 x 10-4(2 anni) | |
| 1,5 x 10-3(5 anni) | |
| Copertura diagnostica (DC) | DCS=0,4 %, DCD=8 % |
| Safety Integrity Level (SIL) | 1 |
| Induttanza interna max. Li | trascurabile |
| Capacità interna max. Ci | 11 nF |
| Max. tensione d’uscita Uo | 9,6 V |
| Max. corrente in uscita Io | 10 mA |
| Max. potenza in uscita Po | 25 mW |
| Gruppo | IIC |
| Max. induttività esterna Lo | 300 mH |
| Max. capacità esterna Co | 3,6 µF |
| Gruppo | IIB/IIIC |
| Max. induttività esterna Lo | 1000 mH |
| Max. capacità esterna Co | 26 µF |
| Tensione massima di sicurezza Um | 253 V AC (125 V DC) |
Normative e prescrizioni
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Conformità | CE conforme, oltre alla norma EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1) G Ex nA nC [ia Ga] IIC T4 Gc | |
| IECEx | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex nA nC [ia Ga] IIC T4 Gc | |
| UL, USA / Canada | Class I Div 2; IS for Class I, II, III Div 1 |
| DNV GL-Temperature | B |
| DNV GL-Humidity | B |
| DNV GL-Vibration | A |
| DNV GL-EMC | B |
| DNV GL-Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Gruppo | IIC |
| IIB/IIIC |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027210121eCl@ss 4.127210121eCl@ss 5.027210121eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210121eCl@ss 8.027210121eCl@ss 9.027210121
| Caratteristica | Valore |
|---|---|
| tipo di alimentazione elettrica (EF001469) | altro |
| tensione di alimentazione nominale DC (EF007078) | 19.2 V |
| numero di ingressi secondo NAMUR (EF006886) | 1 |
| numero di ingressi, a potenziale zero (EF006887) | 1 |
| tensione di commutazione (EF003586) | 250 V |
| potenza di commutazione (EF001313) | 500 VA |
| numero di canali (EF000259) | 1 |
| numero di circuiti d'uscita relè contatto di chiusura (EF006992) | 2 |
| numero di circuiti d'uscita relè contatto invertitore (EF006993) | 0 |
| numero di circuiti d'uscita transistor a potenziale zero (EF006997) | 0 |
| numero di circuiti d'uscita transistor pnp (EF006996) | 0 |
| numero di circuiti d'uscita transistor npn (EF006995) | 0 |
| numero di circuiti d'uscita transistor antivalente (EF006994) | 0 |
| numero di circuiti d'uscita accoppiatore ottico (EF006991) | 0 |
| uscita di segnalazione guasti (EF007499) | No |
| a sicurezza intrinseca secondo EN 60947-5-6 NAMUR (EF007112) | Sì |
| separazione galvanica tra gli ingressi (EF007224) | No |
| separazione galvanica tra ingresso e uscita (EF007223) | Sì |
| separazione galvanica tra uscita e uscita (EF007222) | Sì |
| separazione galvanica tra tensione di alimentazione e tutti gli altri circuiti (EF007225) | Sì |
| adatto per funzioni di sicurezza (EF001597) | Sì |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| larghezza (EF000008) | 12.5 mm |
| altezza (EF000040) | 107.9 mm |
| assorbimento di potenza (EF000346) | 1 W |
| temperatura d'esercizio (EF002393) | -40 °C |
| forma dell'apparecchio (EF007276) | apparecchio da incasso |
| tipo di collegamento elettrico (EF003961) | altro |
| modo di montaggio (EF000003) | altro |
| profondità (EF000049) | 113.7 mm |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2924061-MACX MCR-EX-SL-NAM-2RO-SP | 144 Kbytes |
|
