EV-TDG3JK-1AC16A-5,0M2,5ESBK01

1627756

PHOENIX_CONTACT

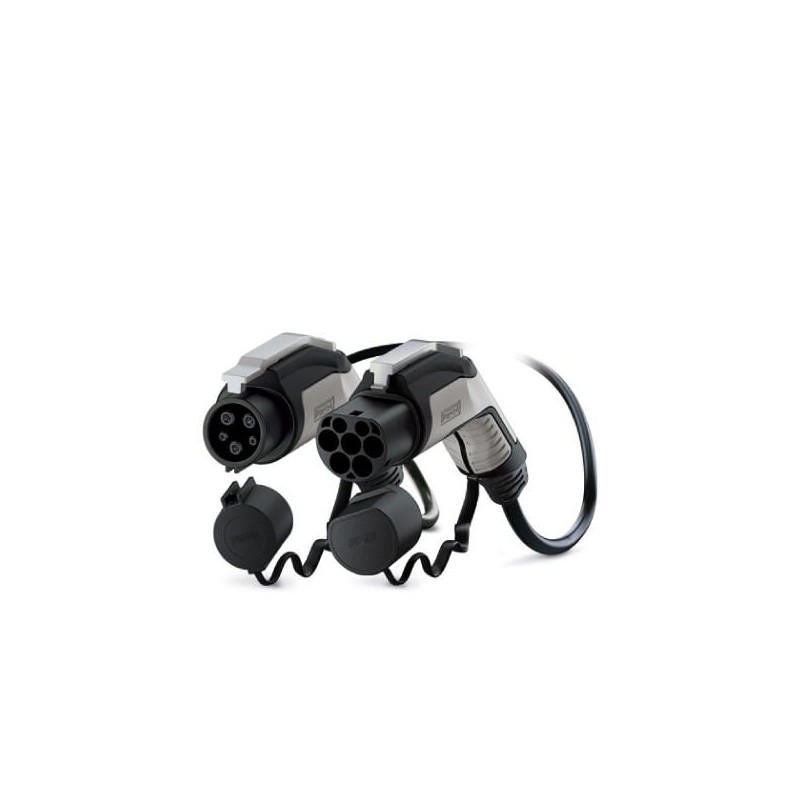

Câbles de charge AC, Câble de charge AC avec connecteur de charge pour infrastructure, possibilité de verrouillage pour cadenas et caches de protection, C-Line noir / gris, Type 1, GB/T, GB/T 20234.2-2015, SAE J1772, 16 A / 250 V (AC), ligne de conception C-Line, câble: 5 m, noir, droit, modèle d'enfichage: noir, zone de préhension: gris

CHARX connect, Câble de recharge AC mobile avec connecteurs de charge pour véhicules et infrastructures, avec capuchons, Couleur du boîtier noir-gris, avec option de verrouillage pour cadenas, pour la recharge en courant alternatif (AC) des véhicules électriques (EV) avec entrées de véhicule de type 1, Compatible avec les prises de charge d’infrastructure GB/T aux stations de recharge pour l’électromobilité (EVSE), Type 1, GB/T, GB/T 20234.2-2015, SAE J1772, 16 A / 250 V (AC), C-Line, logo « PHOENIX CONTACT », câble :5 m, noir, droit

Plus de détails


Prises de courant industrielles et spéciales > Câble de charge E-Mobility

E-Mobility

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données commerciales

Code de commande1627756
Unité de conditionnement1 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 33 (C-7-2019)
GTIN4055626352237
Poids par pièce (hors emballage)0,000 KGM
Numéro du tarif douanier85444290

Schémas

Dessin de la connexion

Dessin de la connexion
Affectation des broches connecteur de charge de véhicule

Dessin de la connexion

Dessin de la connexion
Affectation des broches connecteur de charge d'infrastructure

Dessin coté

Dessin coté
Connecteur de charge du véhicule

Dessin coté

Dessin coté
Connecteur de charge d'infrastructure

Dessin schématique

Dessin schématique
Notice d'utilisation

Haut de la page

Définition du produit

Type de produitCâble de charge AC avec connecteur de charge pour infrastructure, possibilité de verrouillage pour cadenas et caches de protection
VersionC-Line noir / gris
Normes/PrescriptionsGB/T 20234.2-2015
SAE J1772
Norme de chargeType 1
GB/T
Mode chargeMode 3, cas B
Haut de la page

Dimensions

Connecteur de charge du véhicule - Largeur58,00 mm
Connecteur de charge du véhicule - Hauteur151,10 mm
Connecteur de charge du véhicule - Profondeur236,10 mm
Connecteur de charge d'infrastructure - Largeur58,00 mm
Connecteur de charge d'infrastructure - Hauteur151,30 mm
Connecteur de charge d'infrastructure - Profondeur249,20 mm
Longueur de câble5 m
longueur à dénuder60 mm ±15 mm
Haut de la page

Conditions d'environnement

Température ambiante (fonctionnement)-30 °C ... 50 °C
Température ambiante (stockage/transport)-40 °C ... 80 °C
Altitude max.5000 m (au-dessus du niveau de la mer)
Indice de protectionIP44 (Branché et opérationnel, l'indice de protection est garanti uniquement si les deux éléments de connexion sont des produits d'origine de Phoenix Contact ou des équivalents conformes aux normes requises.)
IP54 (Cache de protection)
Haut de la page

Propriétés électriques

Puissance de charge maximale4 kW
Nombre de phases1
Nombre de contacts de puissance3 (L, N, PE)
Contacts de puissance du courant de référence16 A
Contacts de puissance de la tension de référence250 V
Nombre de contacts de signal2 (CP, CC)
Contacts de signal du courant de référence2 A
Contacts de signal de la tension de référence30 V AC
Nature de la transmission de signauxImpulsions modulées
Remarque concernant la connectiqueRaccordement serti, non séparable
Codage de résistance680 Ω + 2,7 kΩ (Levier actionné)
680 Ω (Levier non actionné)
Haut de la page

Propriétés mécaniques

Cycles d'enfichage> 10000
Force d'enfichage< 75 N
Force de retrait< 75 N
Haut de la page

Design

Ligne de conceptionC-Line
Couleur du boîtiernoir
Couleur du modèle d'enfichagenoir
Couleur zone de préhensiongris
Couleur élément d'actionnementargenté
Couleur cache de protectionnoir
Variantes spécifiques au clientSur demande
Haut de la page

Matériau

Matériau du boîtierPlastique
Matériau zone de préhensionPlastique tendre
Matériau levier d'actionnementMétal
Matériau cache de protectionPlastique tendre
Matériau modèle d'enfichagePlastique
Classe d'inflammabilitéV0
Surface matériau des contactsAg
Haut de la page

Câbles

Structure de câble3 x 2,5 mm² + 1 x 0,5 mm²
Normes / Spécifications relatives aux câblesprEN 50620 / DIN EN 50620
Classes de câblesClasse 5
Certifications relatives aux câblesVDE
Diamètre extérieur du câble10,2 mm ±0,3 mm
Type de câbledroit
Résistance des câbles≤ 0,00798 Ω/m (par rapport à un fil de puissance, à une température ambiante de 20 °C)
Gaine extérieure, matériauTPE-U
Gaine extérieure, colorisnoir
Taux de courbure minimum153 mm (15 x diamètres)
Haut de la page

Verrouillage

Mode de verrouillagePossibilité de verrouillage du levier d'actionnement avec un cadenas à arceau de 4 mm
Haut de la page

Environmental Product Compliance

REACh SVHC
Lead 7439-92-1
China RoHSPériode d'utilisation conforme (EFUP) : 10 ans ;
La déclaration du fabricant dans l'onglet « Téléchargements » contient des informations détaillées sur les substances dangereuses.
