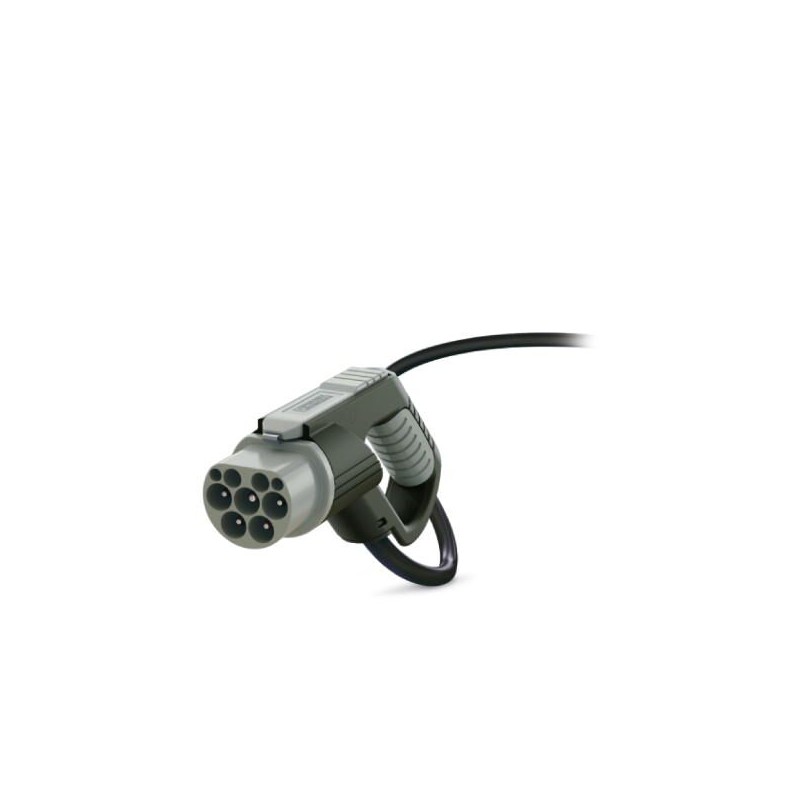

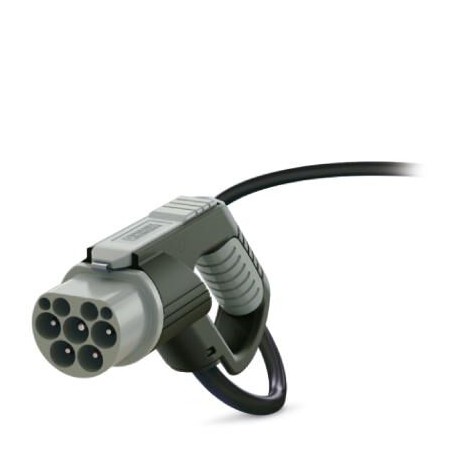

EV-GBM3C-1AC16A-5,0M2,5ESBK00 1038862 PHOENIX CONTACT Câbles de charge AC, Câble de charge AC avec connecteu..
EV-GBM3C-1AC16A-5,0M2,5ESBK00
1038862
PHOENIX_CONTACT
Câbles de charge AC, Câble de charge AC avec connecteur de charge pour véhicule, extrémité de câble libre et sans cache de protection, Ligne de conception 1, GB/T, GB/T 20234.2, 16 A / 250 V (AC), ligne de conception D-Line, câble: 5 m, noir, droit, modèle d'enfichage: gris, zone de préhension: gris
CHARX connect, Câble de charge AC avec connecteur de charge de véhicule et extrémité de câble ouverte, avec capuchon, Couleur du boîtier noir-gris, Pour la recharge en courant alternatif (AC) de véhicules électriques (EV) avec entrées de véhicule GB/T, pour l’installation sur des stations de recharge pour l’électromobilité (EVSE), GB/T, GB/T 20234.2, 16 A / 250 V (AC), D-Line, logo « PHOENIX CONTACT », câble : 5 m, noir, droit
Prises de courant industrielles et spéciales > Câble de charge E-Mobility
E-Mobility
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1038862 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4055626590646 |
| Poids par pièce (hors emballage) | 1,670 KGM |
| Numéro du tarif douanier | 85444290 |
Schémas
Remarque
| Restriction au commerce | Les produits sont exclusivement proposés à l'export en-dehors de l'espace économique européen. |
|---|
Définition du produit
| Type de produit | Câble de charge AC avec connecteur de charge pour véhicule, extrémité de câble libre et sans cache de protection |
|---|---|
| Version | D-Line |
| Normes/Prescriptions | GB/T 20234.2 |
| Norme de charge | GB/T |
| Mode charge | Mode 3, cas C |
Dimensions
| Connecteur de charge du véhicule - Largeur | 60,00 mm |
|---|---|
| Connecteur de charge du véhicule - Hauteur | 112,40 mm |
| Connecteur de charge du véhicule - Profondeur | 219,10 mm |
| Longueur de câble | 5 m |
| longueur à dénuder | 45 mm ±10 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -30 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude max. | 5000 m (au-dessus du niveau de la mer) |
| Indice de protection | IP55 (Branché et opérationnel, l'indice de protection est garanti uniquement si les deux éléments de connexion sont des produits d'origine de Phoenix Contact ou des équivalents conformes aux normes requises.) |
| IP54 (Cache de protection) |
Propriétés électriques
| Puissance de charge maximale | 4 kW |
|---|---|
| Nombre de phases | 1 |
| Nombre de contacts de puissance | 3 (L, N, PE) |
| Contacts de puissance du courant de référence | 16 A |
| Contacts de puissance de la tension de référence | 250 V |
| Nombre de contacts de signal | 2 (CP, CC) |
| Contacts de signal du courant de référence | 2 A |
| Contacts de signal de la tension de référence | 30 V AC |
| Nature de la transmission de signaux | Impulsions modulées |
| Remarque concernant la connectique | Raccordement serti, non séparable |
| Codage de résistance | 680 Ω (entre PE et CC) |
Propriétés mécaniques
| Cycles d'enfichage | > 10000 |
|---|---|
| Force d'enfichage | < 100 N |
| Force de retrait | < 100 N |
Design
| Ligne de conception | D-Line |
|---|---|
| Couleur du boîtier | noir |
| Couleur du modèle d'enfichage | gris |
| Couleur zone de préhension | gris |
| Couleur élément d'actionnement | gris |
| Couleur cache de protection | noir |
| Etiquette | 14,1 mm x 44,8 mm (logo du client sur demande) |
Matériau
| Matériau du boîtier | Plastique |
|---|---|
| Matériau zone de préhension | Plastique tendre |
| Matériau levier d'actionnement | Plastique |
| Matériau cache de protection | Plastique |
| Matériau modèle d'enfichage | Plastique |
| Surface matériau des contacts | Ag |
Câbles
| Structure de câble | 3 x 2,5 mm² + 1 x 0,5 mm² |
|---|---|
| Normes / Spécifications relatives aux câbles | prEN 50620 / DIN EN 50620 |
| Classes de câbles | Classe 5 |
| Certifications relatives aux câbles | VDE |
| Diamètre extérieur du câble | 10,2 mm ±0,3 mm |
| Type de câble | droit |
| Résistance des câbles | ≤ 0,00798 Ω/m (par rapport à un fil de puissance, à une température ambiante de 20 °C) |
| Gaine extérieure, matériau | TPE-U |
| Gaine extérieure, coloris | noir |
| Taux de courbure minimum | 153 mm (15 x diamètres) |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Période d'utilisation conforme (EFUP) : 10 ans ; |
| La déclaration du fabricant dans l'onglet « Téléchargements » contient des informations détaillées sur les substances dangereuses. |
