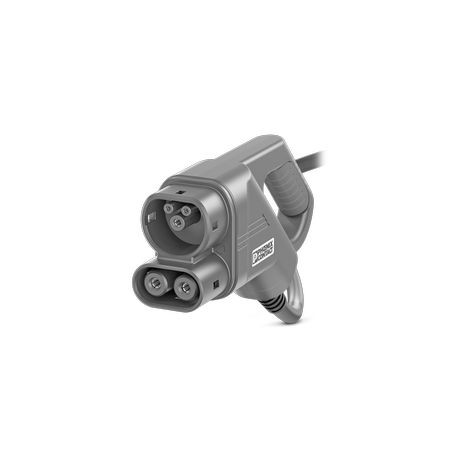

EV-T2M4CC-DC80A-8,0M16ESBK11 1495930 PHOENIX CONTACT CHARX connect standard, câble de charge DC, avec connec..
EV-T2M4CC-DC80A-8,0M16ESBK11
1495930
PHOENIX_CONTACT
CHARX connect standard, câble de charge DC, avec connecteur de charge de véhicule et extrémité de câble ouverte, pour la recharge en courant continu (DC) de véhicules électriques (EV), avec contact PP connecté, avec cadre frontal enfichable remplaçable, avec capteurs de température analogiques, CCS type 2, IEC 62196-3, 80 A / 1000 V (DC), logo PHOENIX CONTACT, Câble : 8 m, noir, droit, IMPORTANT : Les câbles peuvent avoir besoin d’être organisés.
CHARX connect standard, Câble de charge DC, avec connecteur de charge côté véhicule et extrémité de câble libre, pour la charge en courant continu (DC) des véhicules électriques (VE), avec contact PP raccordé, avec cadre d'enfichage échangeable, avec capteurs de température analogiques, CCS type 2, CEI 62196-3, 80 A / 1000 V (DC), Logo PHOENIX CONTACT, câble: 8 m, noir, droit, IMPORTANT : gestion de câbles requise le cas échéant.
Prises de courant industrielles et spéciales > Câble de charge E-Mobility
E-Mobility
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Câbles de charge DC |
| Gamme de produits | CHARX connect standard |
| Application | pour la charge en courant continu (DC) des véhicules électriques (VE) |
| pour l'installation sur les stations de charge pour l'électromobilité | |
| Version | Câble de charge DC |
| avec connecteur de charge côté véhicule et extrémité de câble libre | |
| Equipement | avec contact PP raccordé |
| avec cadre d'enfichage échangeable | |
| avec capteurs de température analogiques | |
| Technologie | Combined Charging System |
| Logo en place | Logo PHOENIX CONTACT |
| Etiquette | 14,1 mm x 44,8 mm (logo du client sur demande) |
| Norme de charge | CCS type 2 |
| Mode charge | Mode 4 |
| Nature de la transmission de signaux | Modulation d'impulsions en largeur avec communication powerline modulée selon ISO/CEO 15118 / DIN SPEC 70121 |
| Remarque concernant la connectique | Raccordement serti, non séparable |
| Détrompage | 1500 Ω (entre PE et PP) |
| Contact de signalisation PP raccordé au câble | |
| Surveillance de la température | 2x Pt 1000 |
| Type de courant de charge | DC |
| Puissance de charge | 80 kW |
| Courant de charge | 80 A |
| Contact de puissance | |
| Nombre | 3 (PE, DC+, DC-) |
| Tension de référence | 1000 V DC |
| Courant de référence | 80 A (jusqu'à 40 °C) |
| Contact de signalisation | |
| Nombre | 2 (CP, PP) |
| Tension de référence | 30 V AC |
| Courant de référence | 2 A |
| Capteurs de température (Pt 1000) | |
| Type de capteur | Pt 1000 |
| Normes/Prescriptions | DIN EN 60751 |
| Emplacement de pose | Capteur sur les contacts DC |
| Température de désactivation | 90 °C ±1 K (correspond à une valeur Pt 1000 de 1346,5 Ω) |
| Stabilité permanente | 0,06 % (après 1000 heures à 130 °C) |
| Courant mesuré recommandé | 1 mA (1 V à 0°C) |
| Cœfficient | 3850 ppm/K |
| Température ambiante | -50 °C ... 130 °C (Fonctionnement) |
| Section du conducteur AWG | (conversion selon CEI) |
| Connecteur de charge côté véhicule | |
| Largeur | 75 mm |
| Hauteur | 139 mm |
| Profondeur | 267 mm |
| Coloris (Boîtiers) | noir (9005) |
| Coloris (Zone de préhension) | gris (7042) |
| Coloris (Modèle d'enfichage) | noir (9005) |
| Coloris (Cache de protection) | noir (9005) |
| Coloris (Câble) | noir (9005) |
| Matériau (Connecteur de charge côté véhicule) | Plastique |
| Matériau (Gaine extérieur de câble) | TPE-U |
| Matériau (Surface des contacts) | Argent |
| Classe d'inflammabilité selon UL 94 | V0 (Modèle d'enfichage) |
| Longueur du câble | 8 m ±45 mm |
| Normes/Spécifications relatives aux câbles | prEN 50620/DIN EN 50620 |
| Poids de gaine | max. 820 kg/km |
| Type | Classe 6 |
| Type de câble | droit |
| Structure de câble | 3 x 16 mm² + 3 x 2 x 0,75 mm² |
| Diamètre extérieur du câble | 21,2 mm ±0,4 mm |
| Gaine extérieure, matériau | TPE-U |
| Longueur de gaine à dénuder | 140 mm ±10 mm |
| Résistance de la ligne | ≤ 0,00121 Ω/m (par rapport à un fil de puissance, à une température ambiante de 20 °C) |
| Rayon de courbure | min. 212 mm (10x Ø) |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | > 10000 |
| Force d'enfichage | < 100 N |
| Force de retrait | < 100 N |
| Conditions ambiantes | |
| Indice de protection (Connecteur de charge côté véhicule) | IP44 (Branché et opérationnel, l'indice de protection est garanti uniquement si les deux éléments de connexion sont des produits d'origine de Phoenix Contact ou des équivalents conformes aux normes requises.) |
| Température ambiante (fonctionnement) | -30 °C ... 40 °C |
| max. 55 °C (Réduction du courant nécessaire, tenez compte de la valeur limite de la température de contact DC de 90 °C) | |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | 5000 m (au-dessus du niveau de la mer) |
| Raccordement conforme à la norme | |
| Restrictions des longueurs de câbles suivant les normes | IMPORTANT : gestion de câbles requise le cas échéant. |
| Aux États-Unis, un système de gestion des câbles est nécessaire s'ils dépassent 7,5 m de longueur (CEI 61851-1). | |
| Normes | |
| Normes/Prescriptions | CEI 62196-3 |
| Caractéristique | Valeur |
|---|---|
| Type de courant (EF000143) | CC |
| Nombre de conducteurs de communication (EF009317) | 2 |
| Finition côté véhicule (EF009318) | Type 2 CCS |
| Finition côté infrastructure (EF009319) | Extrémité de ligne libre |
| Avec Incable Control Box (ICCB) (EF009320) | Non |
| Mode de charge (EF009321) | Mode 4 |
| Courant nominal (EF000001) | 80 A |
| Tension nominale (EF000002) | 1000 V |
| Avec capteur de température (EF006034) | Oui |
| Longueur de câble (EF000536) | 8 m |
| Type de câble (EF000081) | Droit |
| Matériel de contact (EF004019) | Autre |
| Traitement de surface des contacts (EF002558) | Autre |
