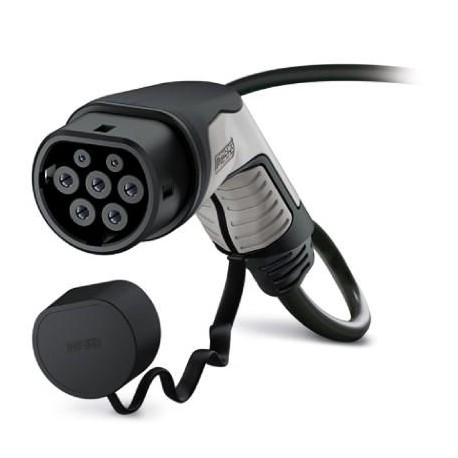

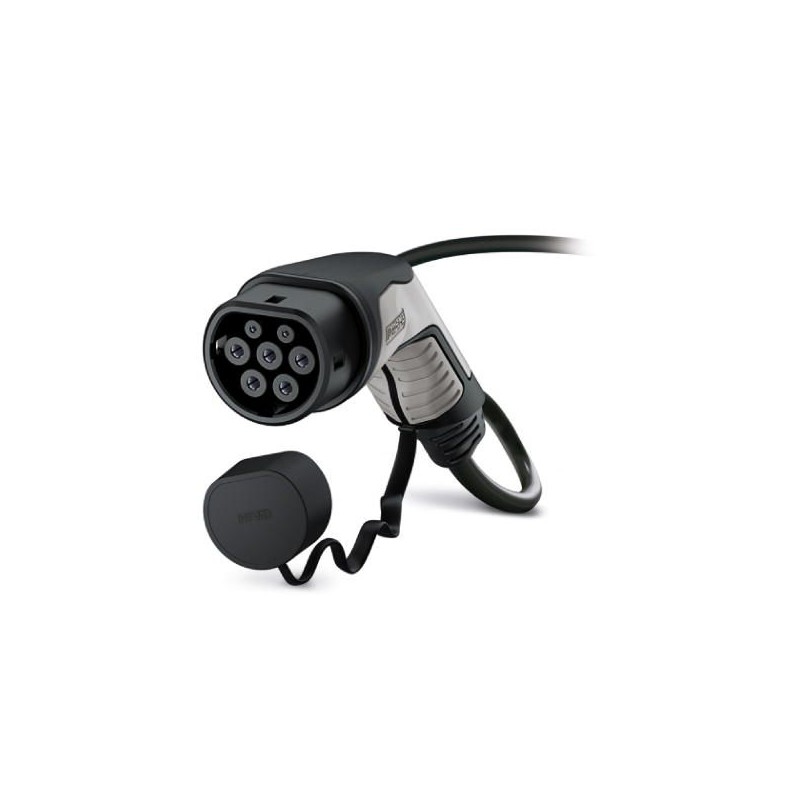

EV-T2G3C-3AC32A-5,0MES-WBX 1069985 PHOENIX CONTACT AC câble de charge
EV-T2G3C-3AC32A-5,0MES-WBX
1069985
PHOENIX_CONTACT
AC câble de charge
CHARX connect, Câble de recharge AC avec connecteur de charge de véhicule et extrémité de câble ouverte, avec capuchon, Couleur du boîtier noir-gris, pour la recharge de véhicules électriques (EV) à courant alternatif (AC) avec entrées de véhicule de type 2, pour installation sur des stations de recharge pour l’électromobilité (EVSE), Type 2, IEC 62196-2, 32 A / 480 V (AC), C-Line, Logo WALLBOX gravé, Longueur de dénudage séparée, Extrémité de câble soudée par ultrasons, Câble : 5 m, noir, droit
Prises de courant industrielles et spéciales > Câble de charge E-Mobility
E-Mobility
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million soixante neuf mille neuf cent quatre vingt cinq |
|---|---|
| Unité d'emballage | 1 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626747798 |
| Poids par Pièce (hors emballage) | 0.000 g |
| Tarif des douanes numéro | Quatre vingt cinq million quatre cent quarante quatre mille deux cent quatre vingt dix |
Définition du produit
| Type de produit | AC câble de charge avec Connecteur du Véhicule, ouvrez l'extrémité du câble avec capuchon de protection |
|---|---|
| Type | C-Line noir / gris |
| Normes/règlements | IEC 62196-2 |
| Chargement standard | De Type 2 |
| Mode de charge | En Mode 3, Cas C |
Dimensions
| Connecteur du véhicule largeur | 70,00 mm |
|---|---|
| Connecteur du véhicule hauteur | 137.00 mm |
| Connecteur du véhicule profondeur | 215.90 mm |
| Longueur de conducteur | 5 m |
Conditions ambiantes
| Température ambiante (fonctionnement) | -30 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Max. altitude | 5000 m (au-dessus du niveau de la mer) |
| Degré de protection | IP44 (branché; quand il est branché et prêt à fonctionner, le degré de protection est seulement s'ensuit que si les deux plug-ins sont des produits originaux de Phoenix Contact ou approprié conforme à la norme de produits) |
| IP54 (le capuchon de Protection) |
Propriétés électriques
| Puissance de charge maximale | 26.6 kW |
|---|---|
| Nombre de phases | Trois |
| Nombre de contacts de puissance | 5 (L1, L2, L3, N, PE) |
| Le courant nominal des contacts de puissance | Trente deux |
| Tension nominale d'alimentation de contacts | 480 V AC |
| Nombre de contacts de signal | 2 (CP, PP) |
| Courant nominal pour les contacts de signal | 2 Un |
| Tension nominale pour les contacts de signal | 30 V AC |
| Type de transmission de signal | Modulation de largeur d'impulsion |
| Note sur la méthode de connexion | Sertissage de connexion, ne peut pas être déconnecté |
| Résistance de codage | 220 Ω (entre le PE et le PP) |
Propriétés mécaniques
| Insertion/retrait des cycles | > 10000 |
|---|---|
| Force d'Insertion | < 100 N |
| Le retrait de la force | < 100 N |
Conception
| La conception de la ligne de | C-Line |
|---|---|
| Couleur du boîtier | noir |
| Couleur de la face d'accouplement | noir |
| Couleur de la poignée | gris |
| Couleur capuchon de protection | noir |
| Client variations | Sur demande |
Matériel
| Matériau du boîtier | En plastique |
|---|---|
| Matériau de la poignée | En plastique souple |
| Matériel capuchon de protection | En plastique souple |
| Matériel d'accouplement visage | En plastique |
| L'indice d'inflammabilité | V0 |
| La surface du matériau des contacts | Ag |
Câble
| Structure du câble | 5 x 6,0 mm2 + 1 x 0,5 mm2 |
|---|---|
| Le câblage des normes/règlements | prEN 50620 / DIN EN 50620 |
| Câblage de classe | Classe 5 |
| Le câblage des certifications | VDE |
| Câble externe de diamètre | 17 mm ±0,4 mm |
| Type de chef d'orchestre | droite |
| Gaine extérieure, matériau | TPE-U |
| La gaine externe, couleur | noir |
| Rayon de courbure minimal | 255 mm (15 x diamètre) |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux De L'Environnement Période D'Utilisation = 10; |
|---|---|
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG PHOENIX CHARGING TECHNOLOGY ELECTROMOBILITY FR.pdf | 6 Mbytes |
|
