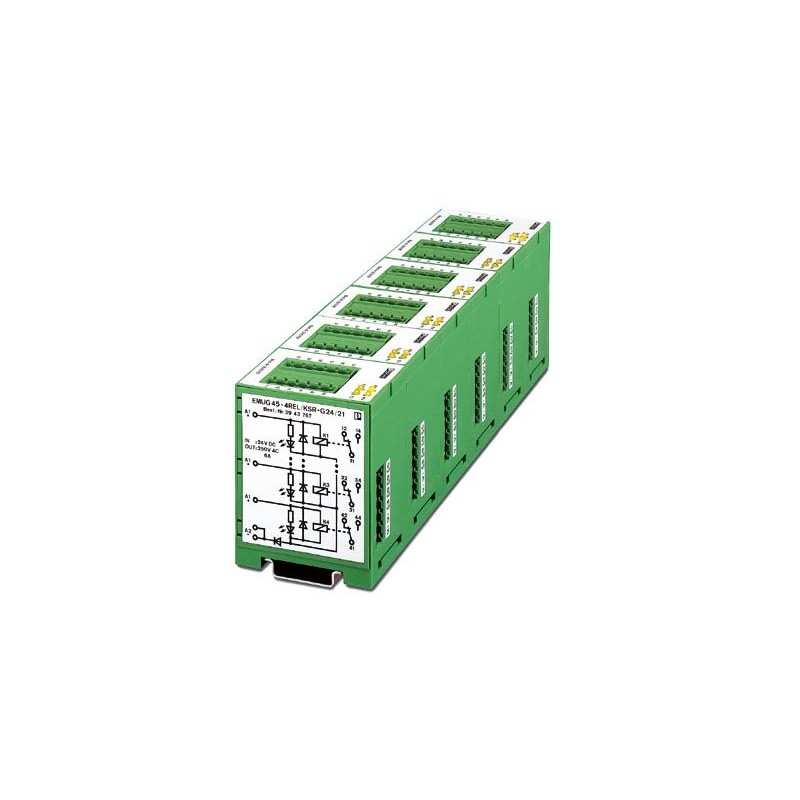

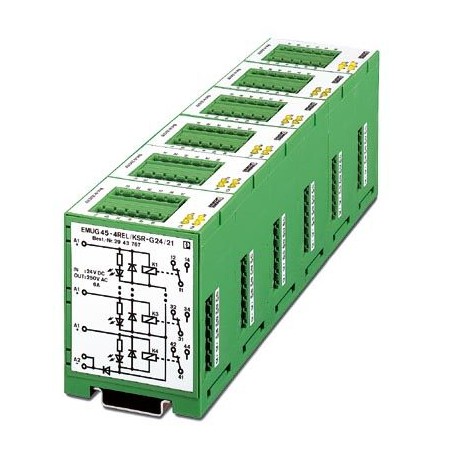

EMUG 45- 4REL/KSR-G 24/21 2943767 PHOENIX CONTACT Bloc relais multiple
EMUG 45-4REL/KSR-G 24/21
2943767
PHOENIX_CONTACT
5
Article à la demande, sans remboursement.
Bloc relais multiple
Module de relais multicanaux avec 4 mini-relais de commutation soudés pour la tension continue, avec indication lumineuse et 1 contact commuté respectivement, contact pour les puissances moyennes à élevées, tension d’entrée 24 V DC
Relais > Relais de commutation
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2943767 |
|---|---|
| Unité de conditionnement | 5 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4017918081317 |
| Poids par pièce (hors emballage) | 0,014 KGM |
| Numéro du tarif douanier | 85364190 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Côté excitation
| Tension nominale d'entrée UN | 24 V DC |
|---|---|
| Plage de tension d'entrée rapportée à UN | 0,8 ... 1,1 |
| Courant d'entrée typique pour UN | 21 mA |
| Temps d'amorçage typique | 7 ms |
| Temps de retombée typique | 11 ms |
| Circuit de protection | Roue libre, protection contre inversions de polarité Diode de roue libre, diode contre inversions de polarité |
| Témoin de présence de la tension de service | oui |
| Puissance dissipée en condition nominale | 0,5 W |
Côté contact
| Type de contact | Contact simple, 1 inverseur |
|---|---|
| Type du contact de commutation | Contact simple |
| Matériau des contacts | AgNi |
| Tension de commutation maximale | 250 V AC/DC |
| Courant d'enclenchement maximal | 8 A |
| Intensité permanente limite | 6 A |
| Puissance de coupure (charge ohmique) max. | 95 W (pour 24 V DC) |
| 50 W (à 48 V DC) | |
| 45 W (à 60 V DC) | |
| 35 W (à 110 V DC) | |
| 55 W (à 220 V DC) | |
| 1500 VA (pour 250 V AC) |
Généralités
| Tension d'essai bobine de relais/contact de relais | 2,5 kV AC (50 Hz, 1 min) |
|---|---|
| Mode de fonctionnement | 100 % ED |
| Durée de vie mécanique | env. 2x 107cycles |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Juxtaposables |
| Poids net (SAP) | 14 g |
Normes et spécifications
| Normes/Prescriptions | CEI 60664 |
|---|---|
| CEI 60664 A | |
| DIN VDE 0110 | |
| DIN VDE 0109-11, projet | |
| DIN EN 50178/VDE 0160 | |
| CEI 60255/DIN VDE 0435 (parties pertinentes) | |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Caractéristique | Valeur |
|---|---|
| Appareil complet avec socle (EF003359) | Oui |
| Avec pinces amovibles (EF003340) | Non |
| Avec affichage LED (EF005950) | Oui |
| Tension d'alimentation de courant nominal CC (EF003980) | 19.2 V |
| Type de tension d'actionnement (EF008242) | CC |
| Entraînement, polarité (EF003355) | Polarisé |
| Comportement de commutation de l'entraînement (EF003356) | Monostable |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 1 |
| Type de contact de commutation (EF003358) | Contact simple |
| Avec contacts à guidage forcé (EF003357) | Non |
| Matériau de l'insert de contact (EF008521) | Autre |
| Matériau du revêtement de contact (EF004020) | Non traité |
| Courant nominal (EF000001) | 0.021 A |
| Largeur (EF000008) | 45 mm |
| Hauteur (EF000040) | 60 mm |
| Profondeur (EF000049) | 79 mm |
