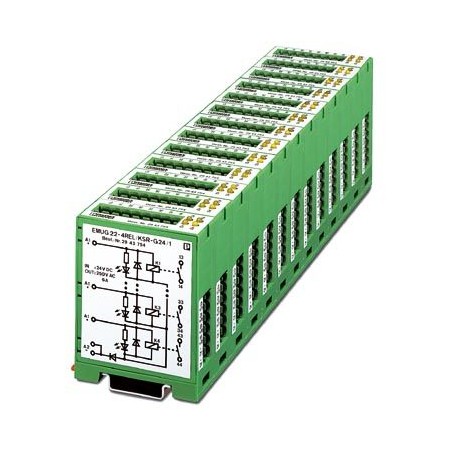

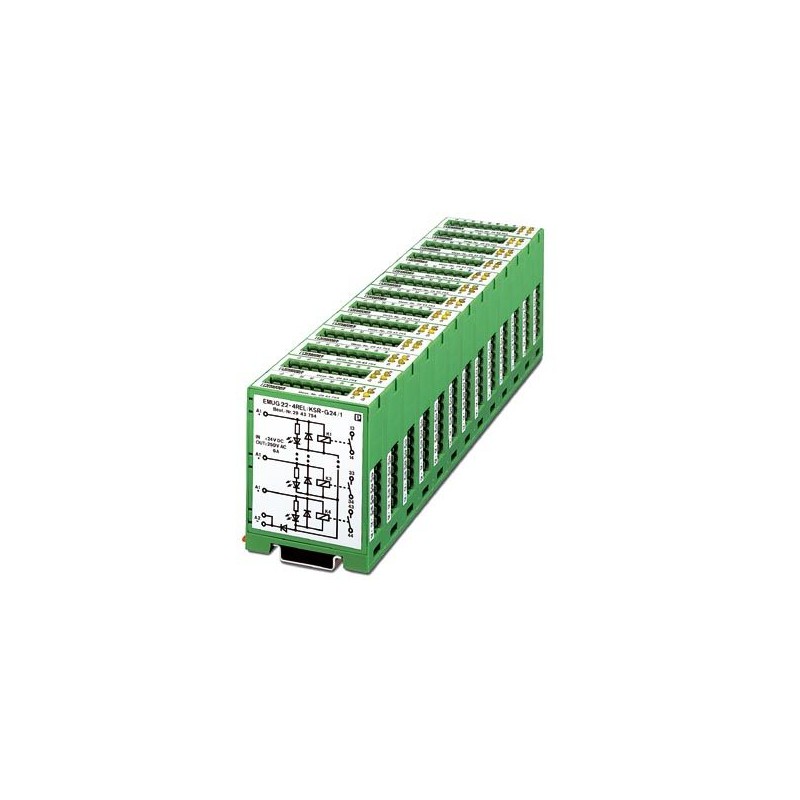

EMUG 22- 4REL/KSR-G 24/ 1 2943754 PHOENIX CONTACT Bloc relais multiple
EMUG 22- 4REL/KSR-G 24/ 1
2943754
PHOENIX_CONTACT
Bloc relais multiple
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2943754 |
|---|---|
| Unité de conditionnement | 5 pcs |
| GTIN | 4017918081300 |
| Poids par pièce (hors emballage) | 0,083 KGM |
| Numéro du tarif douanier | 85364190 |
| Pays d'origine | DE (Allemagne) |
Côté excitation
| Tension nominale d'entrée UN | 24 V DC |
|---|---|
| Plage de tension d'entrée rapportée à UN | 0,8 ... 1,1 |
| Courant d'entrée typique pour UN | 12 mA |
| Temps d'amorçage typique | 6 ms |
| Temps de retombée typique | 10 ms |
| Circuit de protection | Roue libre, protection contre inversions de polarité Diode de roue libre, diode contre inversions de polarité |
| Témoin de présence de la tension de service | oui |
| Puissance dissipée en condition nominale | 0,29 W |
Côté contact
| Type de contact | Contact simple, 1 contact NO |
|---|---|
| Type du contact de commutation | Contact simple |
| Matériau des contacts | Argent-oxyde de cadmium (AgCdO) |
| Tension de commutation maximale | 250 V AC/DC |
| Courant d'enclenchement maximal | 6 A |
| Intensité permanente limite | 6 A |
| Puissance de coupure (charge ohmique) max. | 144 W (pour 24 V DC) |
| 70 W (à 48 V DC) | |
| 55 W (à 60 V DC) | |
| 50 W (à 110 V DC) | |
| 50 W (à 220 V DC) | |
| 1500 VA (pour 250 V AC) |
Généralités
| Tension d'essai bobine de relais/contact de relais | 2,5 kV AC (50 Hz, 1 min) |
|---|---|
| Mode de fonctionnement | 100 % ED |
| Durée de vie mécanique | env. 2x 107cycles |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Juxtaposables |
| Poids net (SAP) | 82,6 g |
Normes et spécifications
| Connexion selon la norme | CUL |
|---|---|
| Normes/Prescriptions | CEI 60664 |
| CEI 60664 A | |
| DIN VDE 0110 | |
| DIN VDE 0109-11, projet | |
| DIN EN 50178/VDE 0160 | |
| CEI 60255/DIN VDE 0435 (parties pertinentes) | |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
