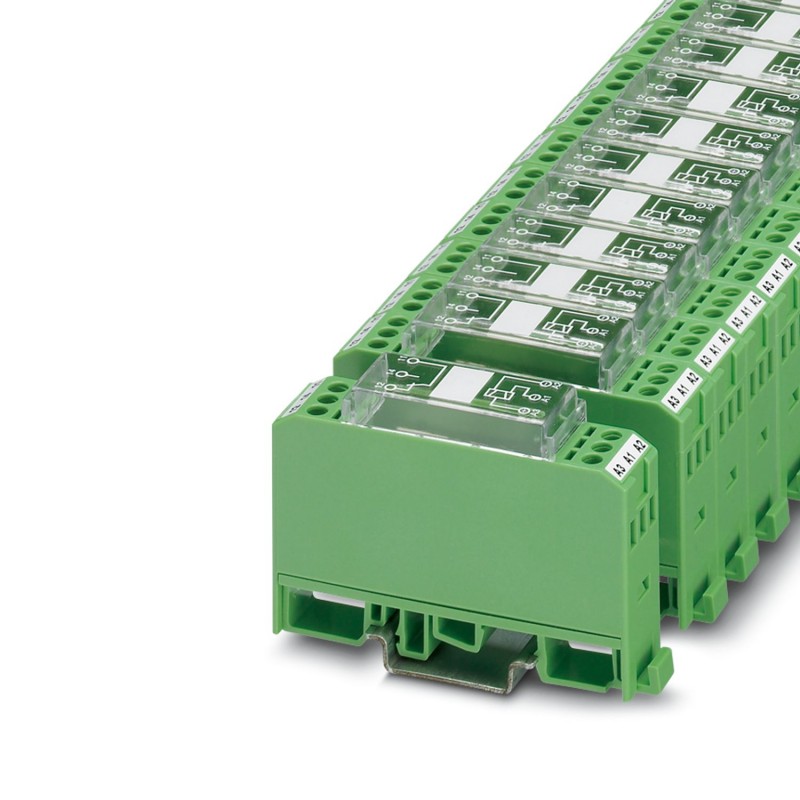

EMG 17-REL/SG-B 48/21/P 2946654 PHOENIX CONTACT Module à relais
EMG 17-REL/SG-B 48/21/P
2946654
PHOENIX_CONTACT
10
Module à relais
Relais industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2946654 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 145 (IF-2009) |
| GTIN | 4017918118037 |
| Poids par pièce (hors emballage) | 0,049 KGM |
| Numéro du tarif douanier | 85364190 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
Côté excitation
| Tension nominale d'entrée UN | 48 V DC |
|---|---|
| Plage de tension d'entrée rapportée à UN | 0,8 ... 1,1 |
| Courant d'entrée typique pour UN | typ. 8,5 mA |
| Temps d'amorçage typique | 5 ms |
| Temps de retombée typique | 5 ms |
| Tension de la bobine | 24 V DC |
| Circuit de protection | diode de roue libre Diode roue libre |
| Protection contre inversions de polarité Diode contre inversions de polarité | |
| Plage de temps de l'impulsion | 30 ms ... 5 s |
| Puissance dissipée en condition nominale | 0,41 W |
Côté contact
| Type de contact | Contact simple, 1 inverseur |
|---|---|
| Type du contact de commutation | Contact simple |
| Matériau des contacts | AgSnO |
| Tension de commutation maximale | 250 V AC/DC |
| Tension de commutation minimale | 5 V (pour 100 mA) |
| 24 V (Pour 1 mA) | |
| Courant de commutation minimal | 1 mA (pour 24 V) |
| 100 mA (pour 5 V) | |
| Courant d'enclenchement maximal | 8 A |
| Intensité permanente limite | 6 A |
| Puissance de coupure (charge ohmique) max. | 144 W (pour 24 V DC) |
| 43 W (à 48 V DC) | |
| 42 W (à 60 V DC) | |
| 55 W (à 110 V DC) | |
| 100 W (à 220 V DC) | |
| 1500 VA (pour 250 V AC) |
Partie contact (avec couche d'or endommagée)
| Tension de commutation maximale | 250 V AC/DC |
|---|---|
| Intensité permanente limite | 6 A |
| Courant d'enclenchement maximal | 8 A |
| Puissance de coupure (charge ohmique) max. | 140 W (pour 24 V DC) |
| 40 W (à 48 V DC) | |
| 35 W (à 60 V DC) | |
| 30 W (à 110 V DC) | |
| 55 W (à 220 V DC) | |
| 1500 VA (pour 250 V AC) |
Généralités
| Tension d'essai bobine de relais/contact de relais | 4 kVeff(50 Hz, 1 min) |
|---|---|
| Mode de fonctionnement | 100 % ED |
| Durée de vie mécanique | env. 107cycles |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Juxtaposables |
| Poids net (SAP) | 48,94 g |
Caractéristiques de raccordement côté entrée
| Dénomination connexion | Côté excitation |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
Caractéristiques de raccordement côté sortie
| Dénomination connexion | Côté contact |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
Normes et spécifications
| Degré de pollution | 2 |
|---|---|
| Catégorie de surtension | III |
| Dénomination | Distances dans l'air et lignes de fuite entre les circuits |
| Normes/Prescriptions | DIN EN 50178 |
| Isolant | Isolement sécurisé, isolation renforcée |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
