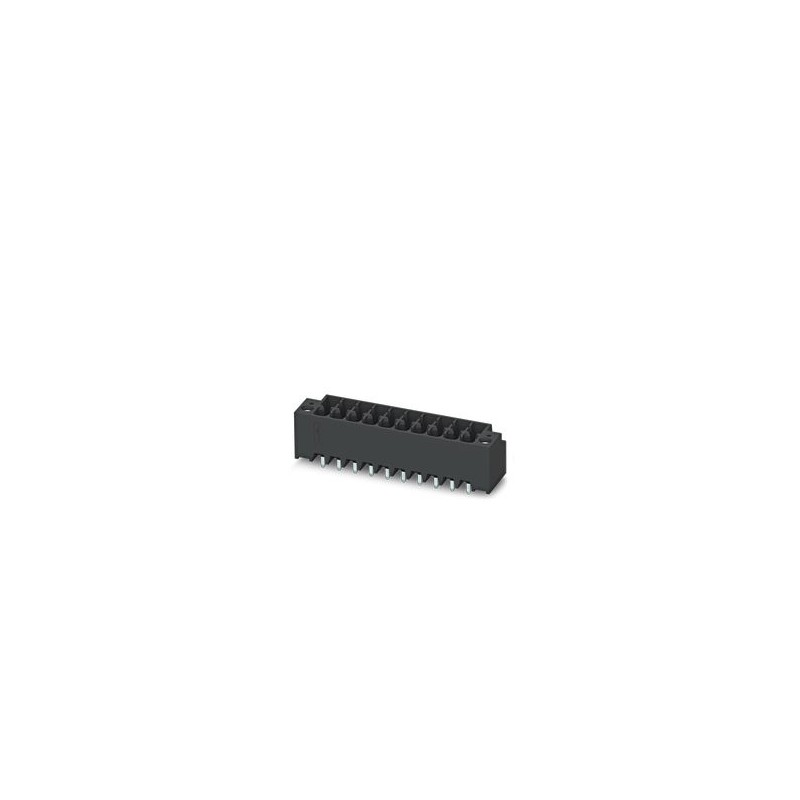

DMCV 1,5/10-G1F-3,5-LRP26AUTHR 1105607 PHOENIX CONTACT Boîtier de base pour circuit imprimé, section nominal..
DMCV 1,5/10-G1F-3,5-LRP26AUTHR
1105607
PHOENIX_CONTACT
Boîtier de base pour circuit imprimé, section nominale : 1,5 mm², couleur : noir, courant nominal : 8 A, tension nominale (III/2) : 160 V, contacts de surface : Or, type de contact : Mâle, nombre de potentiels : 20, nombre de rangées : 2, nombre de pôles : 10, nombre de connexions : 20, famille d’articles : DMCV 1,5/.. -G1F-THR, pas : 3,5 mm, montage : THR à souder, disposition des broches : Disposition des broches linéaire, longueur des broches [P] : 2,6 mm, nombre de broches à souder par potentiel : 1, Système enfichable : COMBICON DFMC 1.5, Orientation de la face enfichable : Standard, verrouillage : Snap lock, type de fixation : Serrage aérien Lock & Release (filetage), type d’emballage : emballage en boîte
Embase de circuit imprimé, section nominale: 1,5 mm2, coloris: noir, intensité nominale: 8 A, tension de référence (III/2): 160 V, surface des contacts: Or, type de contact: Mâle, nombre de potentiels: 20, nombre de rangées: 2, nombre de pôles: 10, nombre de connexions: 20, gamme d'articles: DMCV 1,5/..-G1F-THR, pas: 3,5 mm, montage: Soudage THR, plan des broches: Brochage linéaire, longueur de broche [P]: 2,6 mm, nombre de picots par potentiel: 1, système débrochable: COMBICON DFMC 1,5, Orientation du modèle d'enfichage: Standard, verrouillage: Verrouillage par encliquetage, type de fixation: Bride filetée Lock & Release, type de conditionnement: emballé dans un carton
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Ligne de produits | COMBICON Connectors S |
| Type de produit | Embase de circuit imprimé |
| Gamme de produits | DMCV 1,5/..-G1F-THR |
| Nombre de pôles | 10 |
| Pas | 3,5 mm |
| Nombre de connexions | 20 |
| Nombre de rangées | 2 |
| Nombre de potentiels | 20 |
| Tracé brochage | Brochage linéaire |
| Nombre de picots par potentiel | 1 |
| Intensité nominale IN | 8 A |
| Tension nominale UN | 160 V |
| Degré de pollution | 3 |
| Tension de référence (III/3) | 160 V |
| Tension de tenue aux chocs assignée (III/3) | 2,5 kV |
| Tension assignée (III/2) | 160 V |
| Tension de tenue aux chocs assignée (III/2) | 2,5 kV |
| Tension de référence (II/2) | 250 V |
| Tension de tenue aux chocs assignée (II/2) | 2,5 kV |
| Type de montage | Soudage THR |
| Tracé brochage | Brochage linéaire |
| Bride | |
| Couple de serrage | 0,2 Nm |
| Conseils de traitement | |
| Process | Soudage par refusion/à la vague |
| Moisture Sensitive Level | MSL 1 |
| Classification température Tc | 260 °C |
| Cycles de soudage par refusion | 3 |
| Indication de matériau - contact | |
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
| Matériau de contact | Alliage de Cu |
| Qualité de surface | partiellement doré |
| Surface métallique zone de contact (couche supérieure) | Or (0,8 - 1,4 µm Au) |
| Surface métallique zone de contact (couche intermédiaire) | Nickel (2 - 4 µm Ni) |
| Surface métallique zone de soudage (couche supérieure) | Etain (3 - 5 µm Sn) |
| Surface métallique zone de soudage (couche intermédiaire) | Nickel (2 - 4 µm Ni) |
| Indication de matériau - boîtier | |
| Coloris (Boîtiers) | noir (9005) |
| Matériau isolant | LCP |
| Groupe d'isolant | IIIa |
| IRC selon CEI 60112 | 175 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Dessin coté |  |
| Pas | 3,5 mm |
| Largeur [w] | 42 mm |
| Hauteur [h] | 12,6 mm |
| Longueur [l] | 10,6 mm |
| Hauteur de montage | 10 mm |
| Longueur du picot de soudage [P] | 2,6 mm |
| Dimensions des picots | 0,8 x 0,8 mm |
| Conception de circuits imprimés | |
| Ecartement des picots | 5,50 mm |
| Diamètre de perçage | 1,4 mm |
| Distances dans l'air et lignes de fuite | | |
| Spécification de contrôle | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Groupe d'isolant | IIIa |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 175 |
| Tension d'isolement assignée (III/3) | 160 V |
| Tension de tenue aux chocs assignée (III/3) | 2,5 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/3) | 1,5 mm |
| valeur minimale de la ligne de fuite (III/3) | 2,5 mm |
| Tension d'isolement assignée (III/2) | 160 V |
| Tension de choc assignée (III/2) | 2,5 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/2) | 1,5 mm |
| valeur minimale de la ligne de fuite (III/2) | 1,6 mm |
| Tension d'isolement assignée (II/2) | 250 V |
| Tension de tenue aux chocs assignée (II/2) | 2,5 kV |
| valeur minimale de la distance dans l'air - champ non homogène (II/2) | 1,5 mm |
| valeur minimale de la ligne de fuite (II/2) | 2,5 mm |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (en fonction de la courbe de derating) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité rel. de l'air (stockage/transport) | 30 % ... 70 % |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Type de conditionnement | emballé dans un carton |
