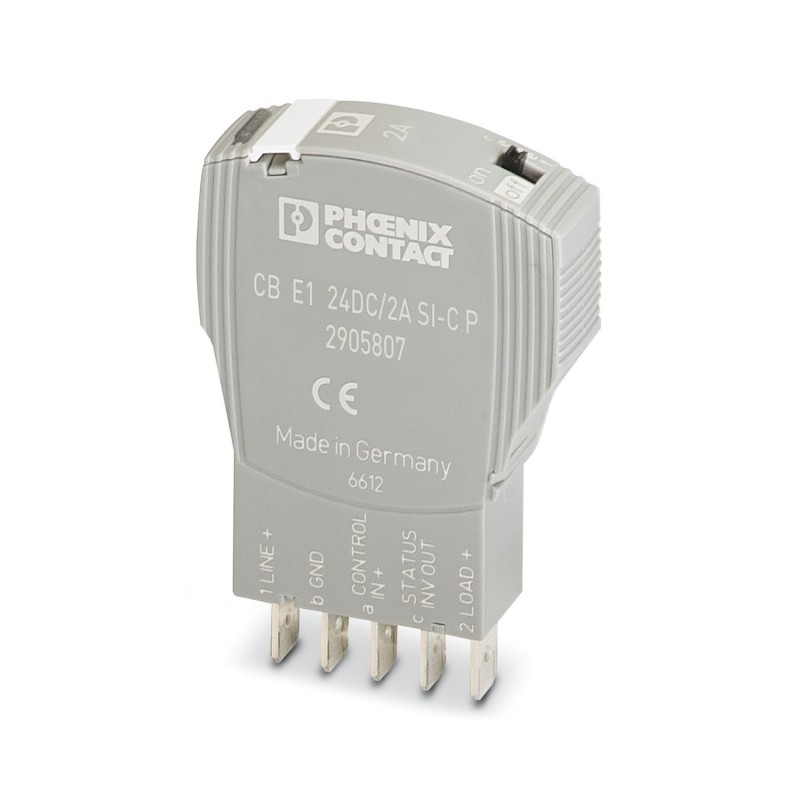

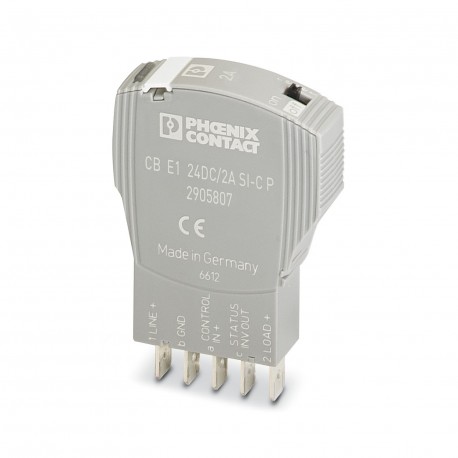

CB E1 24DC/2A SI-C P 2905807 PHOENIX CONTACT Disjoncteur électronique, 1 pôle, limitation de courant active,..
CB E1 24DC/2A SI-C P
2905807
PHOENIX_CONTACT
Disjoncteur électronique, 1 pôle, limitation de courant active, sortie de statut inversée et entrée de commande, connecteur mâle pour élément de base.
Protection surtensions
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Disjoncteur de protection d'appareils, électronique |
| Gamme de produits | CB E |
| Type | Connecteur mâle |
| Nombre de pôles | 1 |
| Propriétés d'isolation | |
| Degré de pollution | 2 |
| Courant maximum pour disposition individuelle | 2 A |
| Généralités | |
| Tension de service | 24 V DC |
| 18 V DC ... 30 V DC | |
| Intensité nominale IN | 2 A |
| Tension assignée d'isolement Ui | 30 V (Circuit de charge) |
| Tension de tenue aux chocs assignée | 0,5 kV |
| Mode de déclenchement | E (électronique) |
| Fusible requis en amont | pas nécessaire, élément Fail-Safe intégré |
| Rigidité diélectrique | max. 30 V DC (Circuit de charge) |
| Limitation de courant active | typ. 1,25 x IN |
| Fusible | électronique |
| Courant de repos I0 | typ. 8 mA (à l'état actif) |
| typ. 11 mA (avec sortie d'état) | |
| Puissance dissipée | 0,46 W (en régime nominal) |
| Derating de température | 2 A (à 50 °C) |
| Chute de tension | 100 mV (pour IN) |
| Elément Fail Safe | 4 A DC |
| Circuit de charge | |
| Temps de coupure | 100 ms (voir courbe caractéristique de temps/courant) |
| Arrêt en cas de sous-tension | < 14 V (typ. ARRÊT) |
| > 17 V (typ. MARCHE) | |
| Charge capacitive max. | 20000 µF |
| Temporisation à l'enclenchement | typ. 2 ms |
| Contact auxiliaire | |
| Type de contact | Sortie de signal à commutation positive |
| Sortie d'état | |
| Tension de sortie | 24 V DC |
| Courant de sortie | max. 0,2 A (Protection contre les courts-circuits) |
| Type de raccordement | enfichable |
| Dessin coté |  |
| Largeur | 12,3 mm |
| Hauteur | 45 mm |
| Profondeur | 52 mm |
| Largeur module complet | 12,3 mm |
| Hauteur module complet | 90 mm |
| Profondeur module complet | 77,3 mm |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Conditions ambiantes | |
| Indice de protection | IP30 (Zone de manœuvre) |
| Température ambiante (fonctionnement) | -25 °C ... 50 °C (pas de condensation) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Test hygrométrique | 96 h, 95 % RH, 40 °C |
| Vibration (fonctionnement) | 3g (selon CEI 60068-2-6, test Fc) |
| Homologation UL | |
| Repérage | UL Listed UL 508 |
| UL Recognized UL 2367 | |
| Homologation construction navale | |
| Repérage | DNV GL |
| Désignation de la norme | EMV |
| Normes/prescriptions | EN 61000-6-3 |
| Remarque | Emission de bruit |
| Désignation de la norme | EMV |
| Normes/prescriptions | EN 61000-6-2 |
| Remarque | Immunité |
| Type de montage | sur embase |
