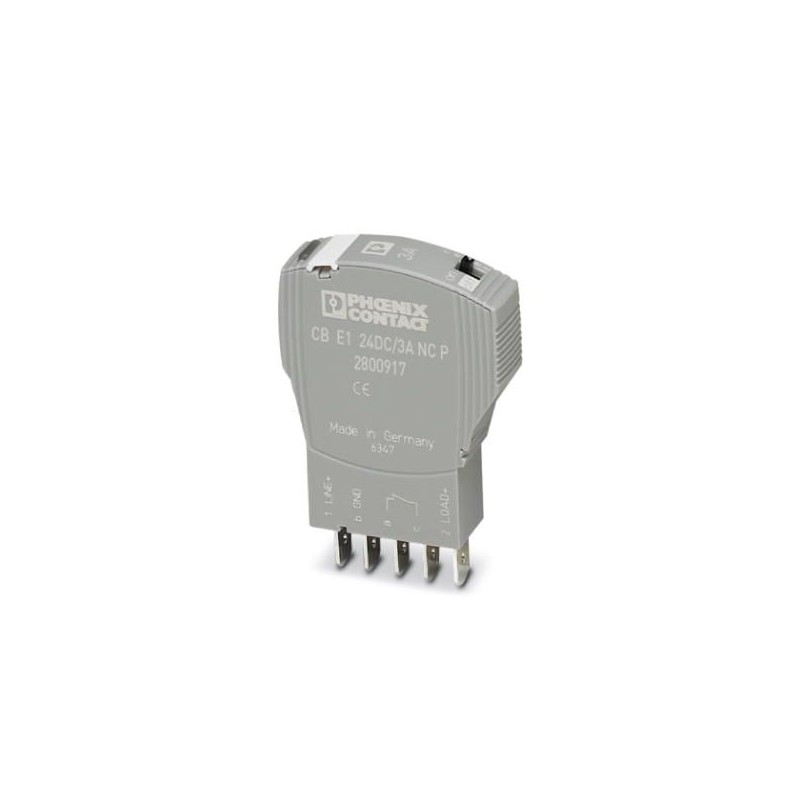

CB E1 24DC/3A NC P 2800917 PHOENIX CONTACT Disjoncteur de protection d'appareils électronique
CB E1 24DC/3A NC P
2800917
PHOENIX_CONTACT
Disjoncteur de protection d'appareils électronique
Protection surtensions
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2800917 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 323 (C-4-2017) |
| GTIN | 4046356690669 |
| Poids par pièce (hors emballage) | 0,036 KGM |
| Numéro du tarif douanier | 85362010 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Hauteur | 45 mm |
|---|---|
| Largeur | 12,3 mm |
| Profondeur | 52 mm |
| Hauteur module complet | 90 mm |
| Largeur module complet | 12,3 mm |
| Profondeur module complet | 77,3 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 50 °C (pas de condensation) |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Test hygrométrique | 96 h, 95 % Hum. Rel., 40 °C |
| Vibration (fonctionnement) | 3g (Selon CEI60068-2-6, test Fc) |
| Indice de protection | IP30 (Zone de manœuvre) |
Généralités
| Instruction pour le montage | En cas de montage en série sans refroidissement par convection, l'intensité nominale de l'appareil ne doit pas dépasser 80 % maximum en raison de l'influence thermique en service continu (durée d'enclenchement de 100 %). Dans les installations ou machines, des précautions particulières doivent être prises afin d'éviter tout redémarrage des éléments (p. ex. utilisation d'un API de sécurité). Le montage en parallèle de plusieurs disjoncteurs n'est pas autorisé. |
|---|---|
| Classe d'inflammabilité selon UL 94 | V0 |
| Type de montage | sur embase |
| Coloris | gris |
| Nombre de pôles | 1 |
| Degré de pollution | 2 |
| Type | Connecteur mâle |
Caractéristiques électriques
| Type de fusible | électronique |
|---|---|
| Tension de choc assignée | 0,5 kV |
| Tension de service | 24 V DC |
| 18 V DC ... 30 V DC | |
| Intensité nominale IN | 3 A |
| Limitation de courant active | typ. 1,25 x IN |
| Courant de repos I0 | typ. 8 mA (à l'état actif) |
| typ. 17 mA (avec sortie de signalisation) | |
| Puissance dissipée | 0,77 W (en régime nominal) |
| Derating de température | 3 A (à 50 °C) |
| Mode de déclenchement | E (électronique) |
| Fusible requis en amont | pas nécessaire, élément Fail-Safe intégré |
| Rigidité diélectrique | max. 30 V DC (Circuit de charge) |
| Chute de tension | 120 mV (pour IN) |
| Circuit de charge du temps de coupure | 300 ms (voir courbe caractéristique de temps/courant) |
| Circuit de charge d'arrêt en cas de sous-tension | < 14 V (typ. ARRÊT) |
| > 17 V (typ. MARCHE) | |
| Circuit de charge capacitive max. | 20000 µF |
| Type de contact auxiliaire | Contact de signalisation indépendant du potentiel |
| Tension de service minimale contact auxiliaire | 10 V DC |
| Tension de service maximale contact auxiliaire | 30 V DC |
| Courant de service minimal contact auxiliaire | 10 mA |
| Courant de service maximal contact auxiliaire | 0,5 A |
Normes et spécifications
| Normes/prescriptions | UL 2367 UL Recognized |
|---|---|
| UL 508 UL/C-UL Listed | |
| EMV EN 61000-6-3 Emission de bruit | |
| EMV EN 61000-6-2 Immunité |
Classifications
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-2800917-CB E1 24DC/3A NC P | 569 Kbytes |
|
