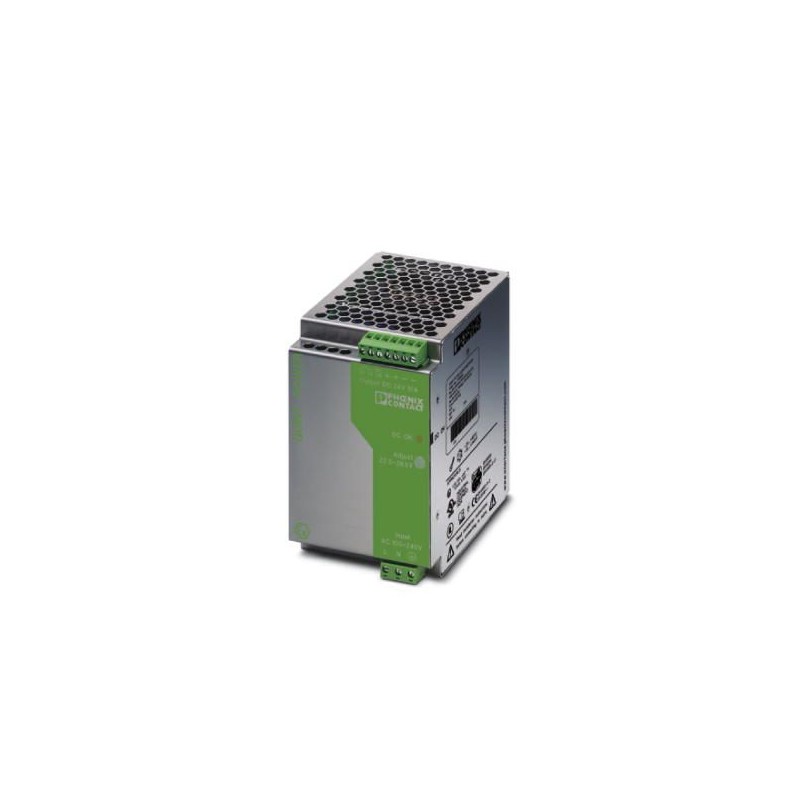

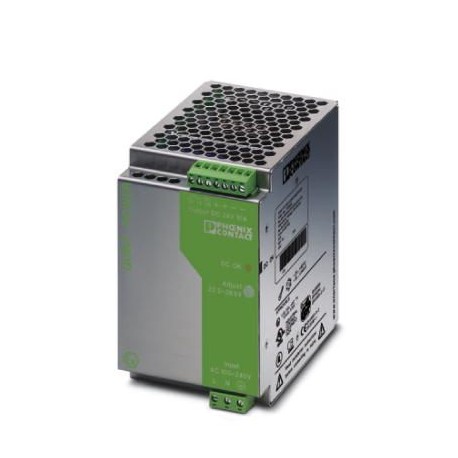

QUINT-PS-100-240AC/24DC/10/EX 2938866 PHOENIX CONTACT Alimentation pour profilés, à découpage primaire, mono..
QUINT-PS-100-240AC/24DC/10/EX
2938866
PHOENIX_CONTACT
Alimentation pour profilés, à découpage primaire, monophasée, sortie : 24 V DC / 10 A, pour atmosphère explosible
Alimentations
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Cotes
| Largeur | 85 mm |
|---|---|
| Hauteur | 130 mm |
| Profondeur | 125 mm |
| Largeur en cas de montage alternatif | 122 mm |
| Hauteur en cas de montage alternatif | 130 mm |
| Profondeur en cas de montage alternatif | 88 mm |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air max. admissible (service) | 100 % (Condensation autorisée) |
| Immunité | EN 61000-6-2:2005 |
Données d'entrée
| Plage de tension nominale d'entrée | 100 V AC ... 240 V AC |
|---|---|
| Plage de tension d'entrée | 85 V AC ... 264 V AC |
| 90 V DC ... 250 V DC | |
| Plage de fréquence AC | 45 Hz ... 65 Hz |
| Plage de fréquence DC | 0 Hz |
| Consommation nominale | 240 W |
| Choc de courant d'enclenchement | < 15 A (typique) |
| Protection contre microcoupures | > 40 ms (120 V AC) |
| > 40 ms (230 V AC) | |
| Fusible d'entrée | 6,3 A (temporisé, intérieur) |
| Sélection des fusibles appropriés | 10 A ... 16 A (Caractéristique B, C, D, K) |
Données de sortie
| Tension de sortie nominale | 24 V DC ±1 % |
|---|---|
| Plage de réglage de la tension de sortie | 22,5 V DC ... 28,5 V DC |
| Courant de sortie nominal | 10 A (jusqu'à 60 °C) |
| POWER BOOST | 15 A |
| Déclassement | 60 °C ... 70 °C (2,5 % / K) |
| Montage en parallèle autorisé | oui, pour la redondance et l'augmentation de la puissance |
| Connectabilité en série | oui |
| Ondulation résiduelle | < 100 mVCC |
| Puissance de sortie | 240 W |
| Temps d'enclenchement typique | < 1 s |
| Puissance dissipée à vide maximale | 4 W |
| Puissance dissipée charge nominale max. | 33 W |
Généralités
| Poids net | 1,3 kg |
|---|---|
| Témoin de présence de la tension de service | LED verte |
| Rendement | > 88 % |
| Tension d'isolement entrée/sortie | 4 kV AC (contrôle individuel) |
| 2 kV AC (homologation du type) | |
| Classe de protection | I |
| MTBF (CEI 61709, SN 29500) | > 500000 h |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
| Conseils pour le montage | juxtaposable : horizontalement 0 mm, verticalement 50 mm |
Caractéristiques de raccordement entrée
| Mode de raccordement | Raccordement vissé enfichable |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
Caractéristiques de raccordement sortie
| Mode de raccordement | Raccordement vissé enfichable |
|---|---|
| Section de conducteur rigide min. | 0,5 mm² |
| Section de conducteur rigide max. | 16 mm² |
| Section de conducteur souple min. | 0,5 mm² |
| Section de conducteur souple max. | 10 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 6 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M4 |
Signalisation
| Dénomination sortie | DC-OK, active |
|---|---|
| Description de la sortie | UOUT> 0,9 x UN: Signal « high » |
| Tension de commutation maximale | ≤ 24 V |
| Tension de sortie | + 24 V DC (Signal) |
| Courant d'enclenchement maximal | max. 44 mA |
| Courant de charge permanent | ≤ 40 mA |
| Affichage d'état | LED verte « DC OK » |
| Informations sur l'affichage d'état | UOUT< 0,9 x UN: La LED clignote |
| Section de conducteur rigide min. | 0,5 mm² |
| Section de conducteur rigide max. | 16 mm² |
| Section de conducteur souple min. | 0,5 mm² |
| Section de conducteur souple max. | 10 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 6 |
| Filetage vis | M4 |
| Dénomination sortie | DC-OK, sans potentiel |
| Description de la sortie | Contact de relais, UOUT> 0,9 x UN: contact fermé |
| Tension de commutation maximale | ≤ 30 V AC/DC |
| Courant d'enclenchement maximal | ≤ 1 A |
| Courant de charge permanent | ≤ 1 A |
| Affichage d'état | LED verte « DC OK » |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2938866-QUINT-PS-100-240AC/24DC/10/EX | 140 Kbytes |
|
