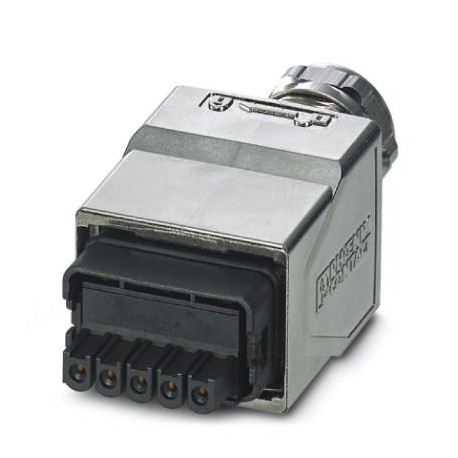

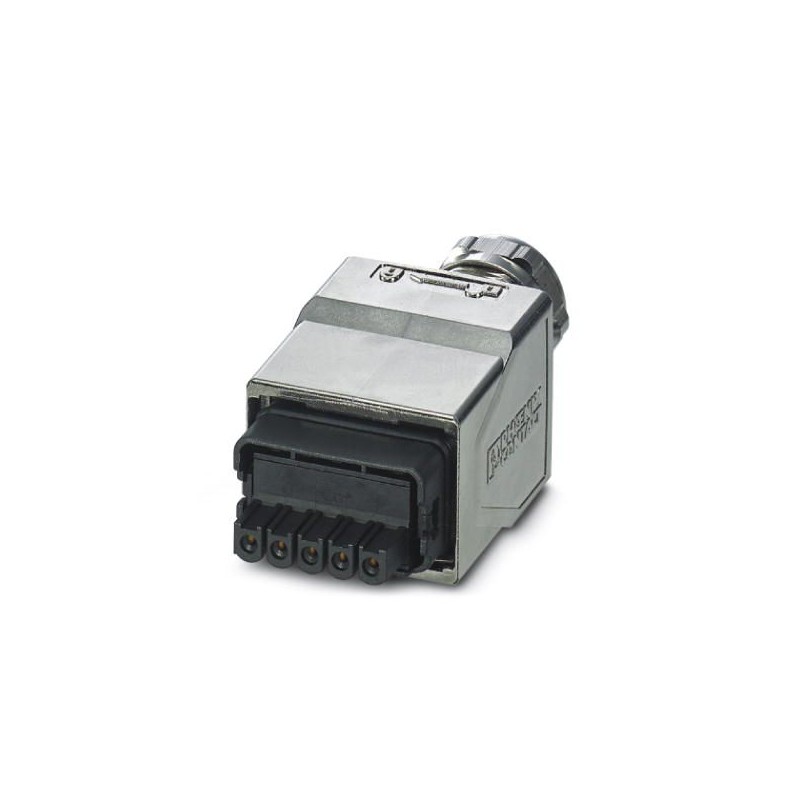

CUC-PPC-C2ZNI-SX/24FKP5 1421783 PHOENIX CONTACT Connecteurs d'alimentation
CUC-PPC-C2ZNI-SX/24FKP5
1421783
PHOENIX_CONTACT
Connecteurs d'alimentation
Connecteur d’alimentation, construction : variante 14, indice de protection : IP65/IP67, nombre de pôles : 5, matériau : zinc moulé sous pression, section de raccordement : AWG 18-13, sortie de câble : droite, universelle
Connecteurs > Accessoires pour connecteur industriel
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million quatre cent vingt et une mille sept cent quatre vingt trois |
|---|---|
| Unité d'emballage | 1 pc |
| Page du catalogue | Page 368 (C-2-2017) |
| GTIN | 4055626280349 |
| Poids par Pièce (hors emballage) | 108.500 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante six mille neuf cent quatre vingt dix |
| Pays d'origine | PL (Pologne) |
Conditions ambiantes
| Degré de protection | IP65/IP67 |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Température ambiante (à l'assemblée) | -10 °C ... 40 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Données générales
| Note | Ce produit correspond à la PROFINET de Câblage et d'Interconnexion de la Technologie de guide pour PROFINET règlement, la version 2.00, référence: 2.252, Chapitre 11 Connecteurs pour 24 Volts de l'Alimentation Câblage et le Chapitre 13 de l'Application spécifique de Câblage et d'Interconnexion de la Technologie (AIDA) |
|---|---|
| Courant nominal à 40°C | 16 Un |
| Tension nominale | 24 V |
| Nombre de postes | Cinq |
| Degré de pollution | Trois |
| Alternatifs courte description du produit | MSTB connecteur |
| Verrouillage de type | Push-Pull |
| Tension assignée (II/2) | 630 V |
| Tension assignée (III/2) | 400 V |
| Tension nominale | 250 V |
| Nominale tension de choc (II/2) | 4 kV |
| Nominale tension de choc (III/2) | 4 kV |
| Nominale tension de choc (III/3) | 4 kV |
| Courant nominal | 16 Un |
| Tension assignée (III/3) | 24 V |
| Chef de la section transversale | 0,75 mm2 à 2,5 mm2 |
| Connexion de section AWG | 18 13 ... |
| COMBICON données de connexion | 0,75 mm2 2,5 mm2 0,75 mm2 2,5 mm2 18 13 2,5 mm2 |
| Chef de section transversale souple, avec embout sans manchon plastique min. | 0,75 mm2 |
| Chef de section transversale souple, avec embout sans manchon en plastique max. | 2,5 mm2 |
| Chef de section transversale souple, avec embout en plastique avec manche min. | 0,75 mm2 |
| Chef de section transversale souple, avec embout à douille en plastique max. | 2,5 mm2 |
| Matériau de Contact | Alliage de cuivre |
| Contact matériau de support | PA |
| La surface de Contact matériau | Or sur nickel |
| Matériau du boîtier | Zinc moulé sous pression |
Caractéristiques de la tête 1
| Décapage de la longueur du fil | 10 mm |
|---|---|
| Le décapage de la longueur de la gaine | 40 mm |
L'Environnement De La Conformité Des Produits
| REACh SVHC | Plomb 7439-92-1 |
|---|---|
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 4.0272607xxeCl@ss 4.1Vingt sept million deux cent soixante mille sept cent uneCl@ss 5.0Vingt sept million cents quarante trois mille quatre cent vingt quatreeCl@ss 5.1Vingt sept million deux cent soixante mille sept centeCl@ss 6.0Vingt sept million deux cent soixante mille sept centeCl@ss 7.0Vingt sept million quatre cent quarante mille cents uneCl@ss 8.0Vingt sept million quatre cent quarante mille cents uneCl@ss 9.0Vingt sept million quatre cent quarante mille cents un
UNSPSC 6.01Trente million deux cent onze mille neuf cent vingt troisUNSPSC 7.0901Trente neuf million cents vingt et une mille cinq cent vingt deuxUNSPSC 11Trente neuf million cents vingt et une mille cinq cent vingt deuxUNSPSC 12.01Trente neuf million cents vingt et une mille cinq cent vingt deuxUNSPSC 13.2Trente neuf million cents vingt et une mille quatre cent neuf
| Caractéristique | Valeur |
|---|---|
| Largeur (EF000008) | 31 mm |
| Hauteur (EF000040) | 36 mm |
| Profondeur (EF000049) | 67 mm |
| Nombre de pôles (EF001391) | 5 |
| Courant assigné In (EF008250) | 16 A |
| Tension assignée (EF000228) | 24 V |
| Degré de pollution (EF006786) | 3 |
| Finition du raccordement électrique (EF003961) | Autre |
| Matériau du boîtier (EF001596) | Autre |
| Type de verrouillage (EF000208) | Push Pull |
| Avec conducteur de protection (EF007468) | Non |
| Température de fonctionnement (EF002393) | -40 °C |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 68 Mbytes |
|
