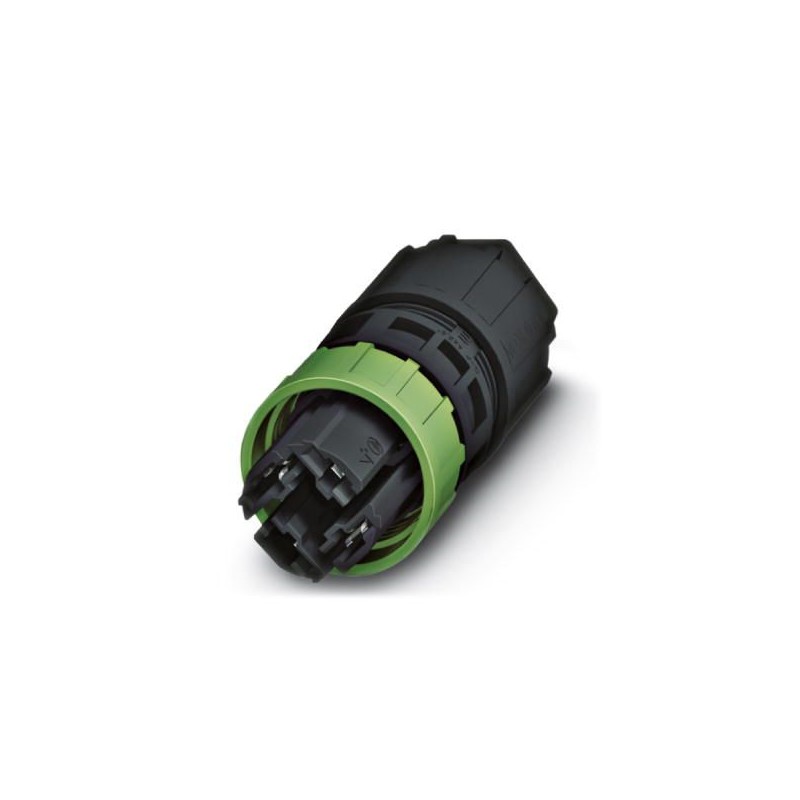

QPD P 3PE2,5 9-14 BK 1582205 PHOENIX CONTACT Connecteur
QPD P 3PE2,5 9-14 BK
1582205
PHOENIX_CONTACT
Connecteur
Connecteur, raccordement QUICKON, nombre de pôles : 3+PE, 1 mm² ... 2,5 mm², 690 V, 20 A, noir, diamètre du câble : 9 mm... 14 millimètre
Installations électriques intérieures enfichables > Prise d'appareil pour installation intérieure enfichable
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1582205 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 467 (C-4-2015) |
| GTIN | 4046356316934 |
| Poids par pièce (hors emballage) | 0,046 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Généralités
| Type | QPD 4x2,5 |
|---|---|
| Coloris | noir |
| Mode de verrouillage | Verrouillage à vis |
| Mode de raccordement | Raccordement QUICKON |
| Type de raccordement | Raccordement IDC |
| Nombre de pôles | 4 |
| Remarque nombre de pôle | 3+PE |
| Ouverture écrou-chapeau | 22 mm |
| Couple de serrage écrou-chapeau | 5 Nm |
| Nombre de connexions | 4 |
| Section de conducteur souple min. | 1 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section de conducteur rigide min. | 1 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section du conducteur AWG min. | 16 |
| Section du conducteur AWG max. | 14 |
Direction
| Structure du cordon selon VDE 0295 / plus petit diamètre de fil | VDE 0295 classe 1 à 6 / min. 0,15 mm |
|---|---|
| Matière de l'isolant des fils | PVC / PE / TPE / caoutchouc |
| Diamètre de fil avec isolation | 2 mm ... 3,8 mm |
| Diamètre extérieur du câble | 9 mm ... 14 mm |
| Repérage des points de connexion | 1, 2, 3, PE |
Conditions d'environnement
| Indice de protection | IP66 |
|---|---|
| IP68 (2 m / 24 h) | |
| IP69K | |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Température lors du raccordement | -5 °C ... 50 °C |
Caractéristiques électriques
| Intensité nominale IN | 20 A |
|---|---|
| Courant de référence | 20 A |
| Tension de référence (III/3) | 690 V |
| Tension assignée (III/2) | 1000 V |
| Tension assignée (II/2) | 1000 V |
| Tension de choc assignée (III/3) | 6 kV |
| Tension de choc assignée (III/2) | 8 kV |
| Tension de choc assignée (II/2) | 8 kV |
Caractéristiques mécaniques
| Fréquence de raccordement du raccordement QUICKON | max. 10 |
|---|---|
| Cycles d'enfichage | 50 |
| Catégorie d'effet de coup | IK07 |
Indications concernant les matériaux
| Matériau de contact | Cu |
|---|---|
| Matériau de surface du contact | plaqué argent |
| Matériau de porte-contacts | PA |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027440605eCl@ss 8.027440605eCl@ss 9.027440602
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1582205-QPD P 3PE2,5 9-14 BK | 184 Kbytes |
|
