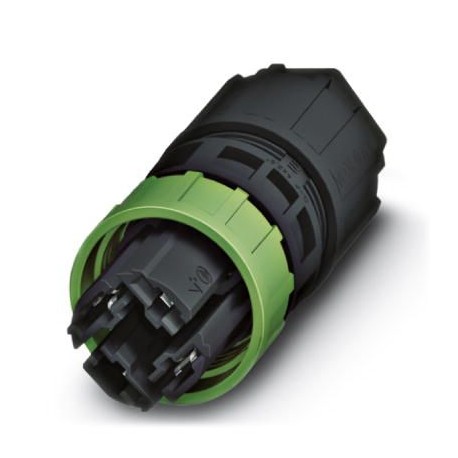

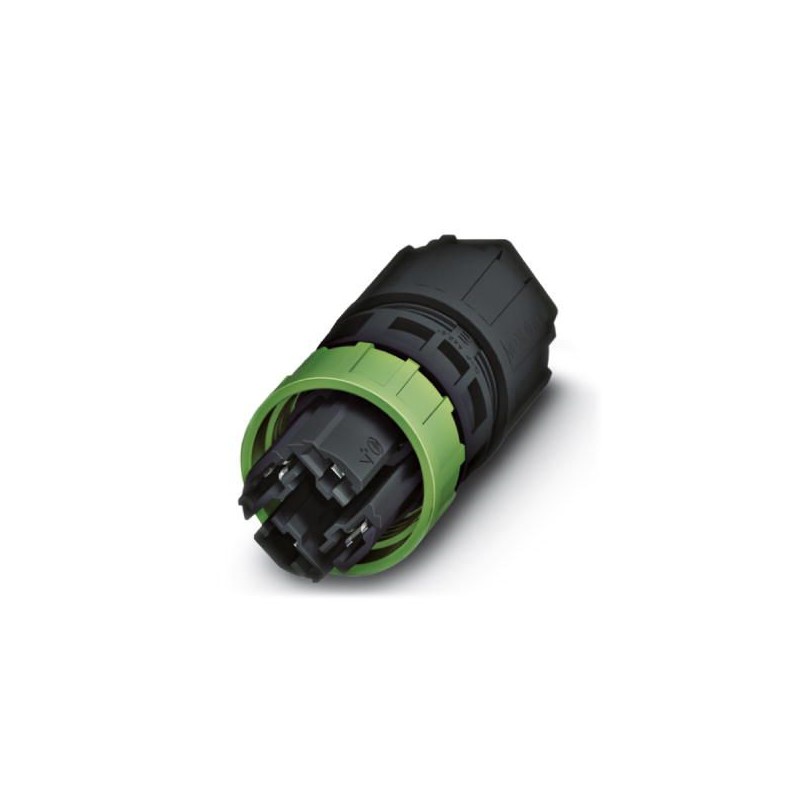

QPD P 3PE2,5 9-14 BK 1582205 PHOENIX CONTACT Conector, Conexión QUICKON, número de polos: 3+PE, 1 mm² ... 2,.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

QPD P 3PE2,5 9-14 BK 1582205 PHOENIX CONTACT Conector, Conexión QUICKON, número de polos: 3+PE, 1 mm² ... 2,..

QPD P 3PE2,5 9-14 BK

1582205

PHOENIX_CONTACT

Conector, Conexión QUICKON, número de polos: 3+PE, 1 mm² ... 2,5 mm², 690 V, 20 A, negro, rango de diámetro de cable: 9 mm ... 14 mm

Más detalles


Sistemas enchufables de instalación de edificios > Conexión de dispositivo para instalación de edificio enchufable

Cables, conectores y cajas QUICKON

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Precio total: $17.98
Precio unitario: $17.98
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).
* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos mercantiles

Clave de pedido1582205
Unidad de embalaje1 pcs
Clave de ventaBF6BBB -
Página del catálogoPágina 467 (C_4_2015)
EAN4046356316934
Peso por unidad (sin incluir el embalaje)46,500 g
Número de tarifa arancelaria85366990
País de origenDE (Alemania)

Generalidades

ConstrucciónQPD 4x2,5
Colornegro
Sistema de bloqueoBloqueo por tornillo
Técnica de conexiónConexión QUICKON
Tipo de conexiónConexión IDC
Número de polos4
Nota sobre número de polos3+PE
Ancho entre caras-Tuerca de unión22 mm
Par de apriete-Tuerca de unión5 Nm
Número de conexiones4
Sección de conductor flexible mín.1 mm²
Sección de conductor flexible máx.2,5 mm²
Sección de conductor rígido mín.1 mm²
Sección de conductor rígido máx.2,5 mm²
Sección de conductor AWG mín.16
Sección de conductor AWG máx.14

Línea

Construcción del conductor según VDE 0295 / diámetro mínimo de hilosVDE 0295 clase 1 hasta 6 / mín. 0,15 mm
Aislamiento de los conductoresPVC / PE / TPE / goma
Diámetro de conductor incl. aislamiento2 mm ... 3,8 mm
Diámetro exterior del cable9 mm ... 14 mm
Identificación de polos1, 2, 3, PE

Condiciones ambientales

Índice de protecciónIP66
IP68 (2 m / 24 h)
IP69K
Temperatura ambiente (servicio)-40 °C ... 100 °C
Temperatura ambiente (almacenamiento / transporte)-40 °C ... 80 °C
Temperatura para conexión de cables-5 °C ... 50 °C

Datos eléctricos

Corriente nominal IN20 A
Corriente asignada20 A
Tensión de dimensionamiento (III/3)690 V
Tensión de dimensionamiento (III/2)1000 V
Tensión de dimensionamiento (II/2)1000 V
Tensión transitoria de dimensionamiento (III/3)6 kV
Tensión transitoria de dimensionamiento (III/2)8 kV
Tensión transitoria de dimensionamiento (II/2)8 kV

Datos mecánicos

Ciclos de conexión de la conexión QUICKONmáx. 10
Ciclos de enchufe50
Categoría de efecto al golpeIK07

Datos del material

Material contactoCu
Material superficie del contactoplateado
Material soporte de contactosPA
AislamientoPA
Clase de combustibilidad según UL 94V0
Categoría de sobretensionesIII
Grado de polución3

Normas y especificaciones

Clase de combustibilidad según UL 94V0

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones


Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf 57 Mbytes
PHOENIX CONTACT-1582205-QPD P 3PE2,5 9-14 BK 184 Kbytes PHOENIX CONTACT-1582205-QPD P 3PE2,5 9-14 BK
