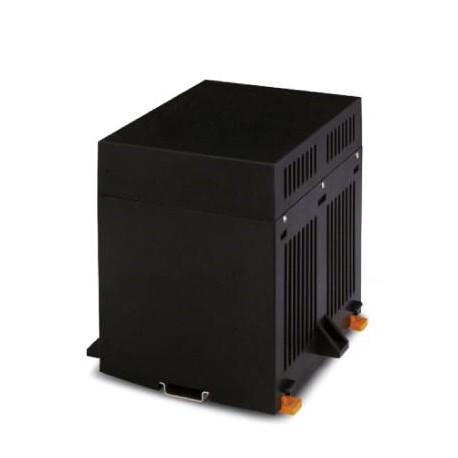

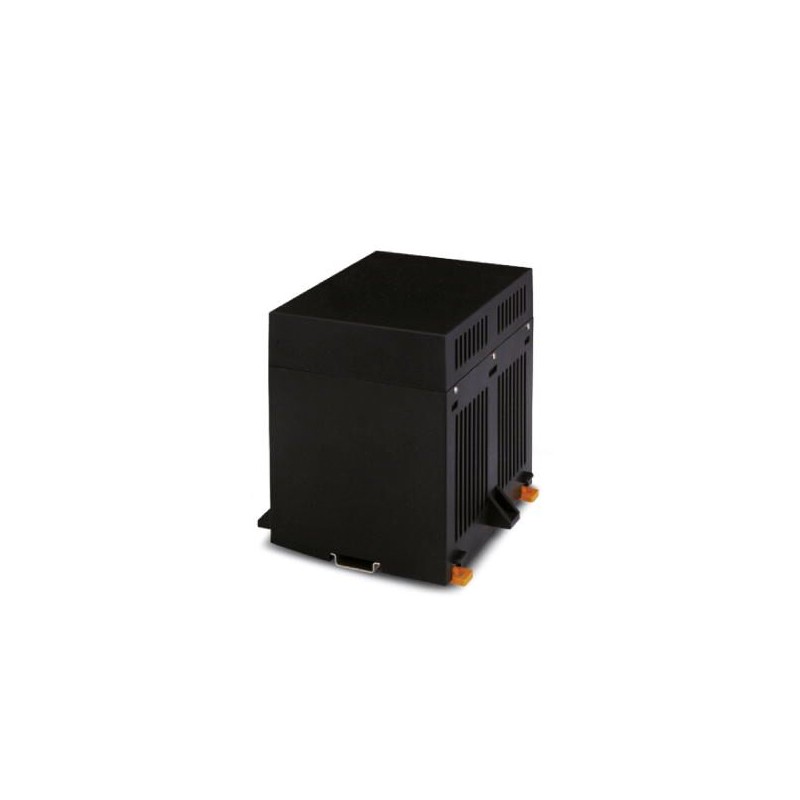

CM175-LG/H 35/BO/DB/GH BK S710 2202004 PHOENIX CONTACT Module pour l'électronique pour insertion de C.I., av.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

CM175-LG/H 35/BO/DB/GH BK S710 2202004 PHOENIX CONTACT Module pour l'électronique pour insertion de C.I., av..

CM175-LG/H 35/BO/DB/GH BK S710

2202004

PHOENIX_CONTACT

10

Module pour l'électronique pour insertion de C.I., avec capot hauteur 35 mm

Boîtier, Boîtier complet, largeur : 175 mm, profondeur : 125 mm, couleur : noir

Plus de détails


Boîtiers

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données commerciales

Code de commande2202004
Unité de conditionnement1
GTIN4046356963848
Numéro du tarif douanier85369010

Schémas

Dessin coté

Dessin coté
Cote A: 155 mm; Cote B: 125 mm; Cote C: 175 mm

Dessin coté

Dessin coté

Dessin coté

Dessin coté
Cote D : 100,0 mm ; E : 80,0 mm ; G : 160,0 mm ; H : 112,0 mm
Entretoises 1 - 4 : Hauteur 25 mm ; ø 4 mm

Dessin coté

Dessin coté
Circuit imprimé 1, 7 : Cote A : 165,5 mm ; B : 131,5 mm ; C : 0 mm
Circuit imprimé 8, 10, 11, 13 : Cote A : 115,5 mm ; B : 139,0 mm ; C : 0 mm

Dessin schématique

Dessin schématique

Haut de la page

Généralités

Type de boîtierBoîtier fermé
Matériau du boîtierPolycarbonate renforcé aux fibres de verre
Coloris (RAL)noir
Haut de la page

Dimensions

Longueur125 mm
Hauteur de montage155 mm
Largeur175 mm
Profondeur125 mm
Haut de la page

Environmental Product Compliance

China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;
Haut de la page

Classifications

eCl@ss

eCl@ss 5.027180500
eCl@ss 5.127180500
eCl@ss 6.027180800
eCl@ss 7.027182702
eCl@ss 8.027182702
eCl@ss 9.027182702
Haut de la page

ETIM

ETIM 4.0EC002498
ETIM 5.0EC001031
ETIM 6.0EC001031
ETIM 7.0EC001031
Haut de la page

UNSPSC

UNSPSC 13.231261501
UNSPSC 18.031261501
UNSPSC 19.031261501
UNSPSC 20.031261501
UNSPSC 21.031261501
Haut de la page

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf 25 Mbytes
