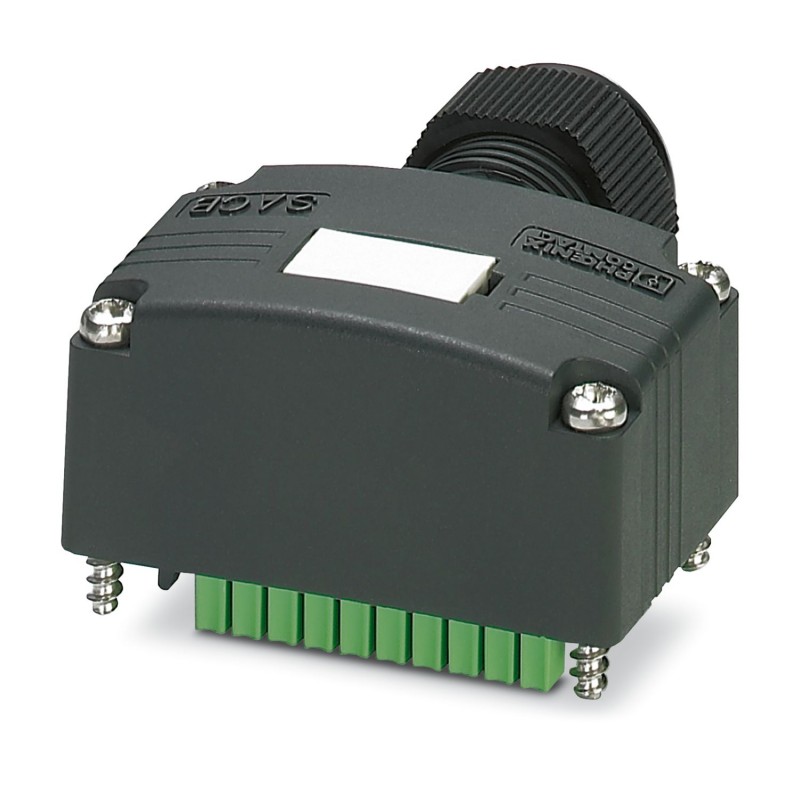

SACB-C-H180 8/16 SCO 1516713 PHOENIX CONTACT Capot de raccordement
SACB-C-H180 8/16 SCO
1516713
PHOENIX_CONTACT
Capot de raccordement
Couvercle de connexion avec connecteur intégré avec connexion à vis, pour boîtiers de capteur/actionneur filetés en métal M12 ou connexion QUICKON et connexion de câble principal enfichable, pour 4, 6 ou 8 emplacements
Capot de raccordement avec connecteur mâle intégré avec raccordement vissé, pour répartiteurs pour capteurs/actionneurs avec filetage métallique M12 ou raccordement QUICKON et raccordement de câble principal vissé enfichable, pour 4, 6 ou 8 emplacements
Détecteurs > Distributeur détecteurs/actionneurs passif
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Remarque sur la documentation | Pour les détails concernant les connecteurs mâles pour C.I. utilisés, voir les Caractéristiques techniques de l'article MC 1,5/10-STF-3,5 - 1847204 |
| Instructions de montage | IMPORTANT :Lors de la pose des câbles, respectez les rayons de courbure admis car une force de courbure excessive représente un risque pour l'indice de protection. Éliminez les contraintes mécaniques existant en amont du connecteur, par ex. en utilisant des colliers serrants. |
| Type de produit | Capot de raccordement |
| Application | Boîte de capteurs/actionneurs |
| Nombre de prises | 8 |
| Détrompage | A |
| LED | non |
| Tension nominale UN | 120 V AC |
| 120 V DC | |
| Courant total de référence | 10 A |
| Intensité max. admissible par circuit | 2 A |
| Intensité max. admissible par prise | 4 A |
| Raccordement du conducteur | |
| Mode de raccordement capteur/acteur | Connecteur femelle M12 SPEEDCONNEC |
| Type de raccordement | Raccordement vissé enfichable |
| Section raccordable Ligne de signaux flexible | 0,14 mm² ... 1,5 mm² |
| Section raccordable Alimentation en tension flexible | 0,14 mm² ... 1,5 mm² |
| Section raccordable AWG Ligne de signaux flexible | 26 ... 16 |
| Section raccordable AWG Alimentation en tension flexible | 26 ... 16 |
| Longueur à dénuder Ligne de signaux | 7 mm |
| Longueur de gaine à dénuder | 50 mm (Câble multiconducteur) |
| Couple de serrage vis de couvercle | 0,35 Nm |
| Brochage | |
| Emplacement/pôle = coloris du fil ou raccordement | 1 / 4 (A) = 1 / 4 = WH |
| 1 / 2 (B) = 1 / 2 = GYPK | |
| 2 / 4 (A) = 2 / 4 = GN | |
| 2 / 2 (B) = 2 / 2 = RDBU | |
| 3 / 4 (A) = 3 / 4 = YE | |
| 3 / 2 (B) = 3 / 2 = WHGN | |
| 4 / 4 (A) = 4 / 4 = GY | |
| 4 / 2 (B) = 4 / 2 = BNGN | |
| 5 / 4 (A) = 5 / 4 = PK | |
| 5 / 2 (B) = 5 / 2 = WHYE | |
| 6 / 4 (A) = 6 / 4 = RD | |
| 6 / 2 (B) = 6 / 2 = YEBN | |
| 7 / 4 (A) = 7 / 4 = BK | |
| 7 / 2 (B) = 7 / 2 = WHGY | |
| 8 / 4 (A) = 8 / 4 = VT | |
| 8 / 2 (B) = 8 / 2 = GYBN | |
| 1-8 / 1 (+ 120 V) = UN= BN | |
| 1-8 / 3 (0 V) = 0 V = BU | |
| 1-8 / 5 (PE) = PE = GNYE | |
| Présence d'un affichage d'état | Non |
| Largeur | 58 mm |
| Hauteur | 21 mm |
| Longueur | 34 mm |
| Matériau Boîtier | PBT |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint | NBR |
| Matériau contact côté câble multiconducteur | Alliage de Cu |
| Matériel porte-contacts côté câble multiconducteurs | PA |
| Matériau surface de contact côté câble multiconducteur | plaqué or |
| Diamètre extérieur du câble | 7 mm ... 12 mm |
| Type de raccordement | Raccordement vissé enfichable |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| IP69K | |
| Température ambiante (fonctionnement) | -30 °C ... 80 °C |
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable (EF008200) | 0.14 mm² |
| Presse-étoupe pour diamètre externe de câble (EF007302) | 7 mm |
| Nombre d'emplacements de capteur/d'actionneur (EF006939) | 8 |
| Nombre de canaux par poste d'enfichage (EF006885) | 2 |
| Finition des dérivations de conduit de capteur/actionneur (EF006972) | M12 |
| Tension de fonctionnement (EF003983) | 120 V |
| Capacité de courant max. par signal E/S (EF004037) | 10 A |
| Courant de somme max. (EF004039) | 10 A |
| Avec affichage LED (EF005950) | Non |
| Avec séparation de potentiel (EF003272) | Non |
| Raccordement pour capteurs NPN (EF006817) | Non |
| Température de fonctionnement (EF002393) | -30 °C |
| Classe de protection (IP) (EF005474) | IP65 |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Autre |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Autre |
| Largeur (EF000008) | 58 mm |
| Hauteur (EF000040) | 21 mm |
