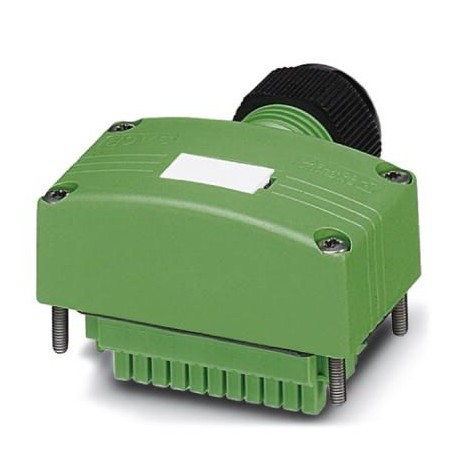

SACB-C-H180 8/16 SCO 1516713 PHOENIX CONTACT Cappuccio di collegamento
SACB-C-H180 8/16 SCO
1516713
PHOENIX_CONTACT
Cappuccio di collegamento
Coperchio di collegamento con connettore integrato con connessione a vite, per scatole sensore/attuatore filettate in metallo M12 o connessione QUICKON e collegamento cavo principale plug-in, per 4, 6 o 8 slot
Coperchio di collegamento con connettore maschio integrato con connessione a vite, per splitter sensore/attuatore con filettatura metallica M12 o collegamento QUICKON e collegamento principale con vite, per 4, 6 o 8 scanali
sensori > Interfaccia sensore-attuatore passivo (senza cavo)
Cavi, connettori e scatole QUICKON
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1516713 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | BF3CCG - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 271 (C_2_2017) |
| GTIN | 4017918967444 |
| Peso per pezzo (confezione esclusa) | 55,800 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Generalità
| Tensione di dimensionamento | 120 V |
|---|---|
| Carico di corrente ammesso per segnale I/O | 2 A |
| Carico di corrente per punto di connessione | 4 A |
| Corrente di dimensionamento totale | 10 A |
| Numero degli slot | 8 |
| Classe di combustibilità a norma UL 94 | V0 |
| Tipo di attacco sensore-attuatore | Connettore femmina M12-SPEEDCON |
| Nota | Per i dettagli sui connettori per circuiti stampati utilizzati vedere i dati tecnici dell'articolo MC 1,5/10-STF-3,5 - 1847204 |
Condizioni ambientali
| Grado di protezione | IP65 |
|---|---|
| IP67 | |
| IP69K | |
| Temperatura ambiente (esercizio) | -30 °C ... 80 °C |
Dati cavo di uscita
| Collegamento | Morsetto a vite estraibile |
|---|---|
| Sezione conduttore min. (segnale) | 0,14 mm² |
| Sezione conduttore max. (segnale) | 1,5 mm² |
| Sezione conduttore AWG min. (segnale) | 26 |
| Sezione conduttore AWG max. (segnale) | 16 |
| Lunghezza del tratto da spelare (segnale) | 7 mm |
| Sezione conduttore min. (energia) | 0,14 mm² |
| Sezione conduttore max. (energia) | 1,5 mm² |
| Sezione conduttore AWG min. (energia) | 26 |
| Sezione conduttore AWG max. (energia) | 16 |
| Diametro esterno conduttore min. | 7 mm |
| Diametro esterno conduttore max. | 12 mm |
| Lunghezza di spelatura | 50 mm (Linea principale) |
| Coppia di serraggio viti coperchio | 0,35 Nm |
| Coppia di serraggio dadi | 2,5 Nm |
Materiale isolante
| Materiale custodia | PBT |
|---|---|
| Materiale contatti lato cavo di uscita | lega Cu |
| Materiale superficie contatti lato cavo di uscita | dorato |
| Materiale inserti portacontatti lato cavo di uscita | PA |
| Materiale guarnizione | NBR |
Piedinatura
| Slot/polo = colore conduttore o connessione | 1 / 4 (A) = 1 / 4 = WH |
|---|---|
| 1 / 2 (B) = 1 / 2 = GY/PK | |
| 2 / 4 (A) = 2 / 4 = GN | |
| 2 / 2 (B) = 2 / 2 = RD/BU | |
| 3 / 4 (A) = 3 / 4 = YE | |
| 3 / 2 (B) = 3 / 2 = WH/GN | |
| 4 / 4 (A) = 4 / 4 = GY | |
| 4 / 2 (B) = 4 / 2 = BN/GN | |
| 5 / 4 (A) = 5 / 4 = PK | |
| 5 / 2 (B) = 5 / 2 = WH/YE | |
| 6 / 4 (A) = 6 / 4 = RD | |
| 6 / 2 (B) = 6 / 2 = YE/BN | |
| 7 / 4 (A) = 7 / 4 = BK | |
| 7 / 2 (B) = 7 / 2 = WH/GY | |
| 8 / 4 (A) = 8 / 4 = VT | |
| 8 / 2 (B) = 8 / 2 = GY/BN | |
| 1-8 / 1 (+ 120 V) = UN= BN | |
| 1-8 / 3 (0 V) = 0 V = BU | |
| 1-8 / 5 (PE) = PE = GN/YE |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127250300eCl@ss 6.027279200eCl@ss 7.027279219eCl@ss 8.027279219eCl@ss 9.027440108
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile (EF008200) | 0.14 mm² |
| diametro esterno del cavo per pressacavi (EF007302) | 7 mm |
| numero di slot per sensori/attuatori (EF006939) | 8 |
| numero di canali per slot (EF006885) | 2 |
| tipo di uscite per i cavi dei sensori/attuatori (EF006972) | M12 |
| tensione d'esercizio (EF003983) | 120 V |
| max. capacità di corrente per ogni segnale I/O (EF004037) | 10 A |
| max. corrente totale (EF004039) | 10 A |
| con indicatore a LED (EF005950) | No |
| con separazione del potenziale (EF003272) | No |
| collegamento per sensori NPN (EF006817) | No |
| temperatura d'esercizio (EF002393) | -30 °C |
| grado di protezione (IP) (EF005474) | IP65 |
| categoria di protezione antideflagrante per gas (EF003997) | altro |
| categoria di protezione antideflagrante per polvere (EF003998) | altro |
| larghezza (EF000008) | 58 mm |
| altezza (EF000040) | 21 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1516713-SACB-C-H180 8/16 SCO | 105 Kbytes |
|
