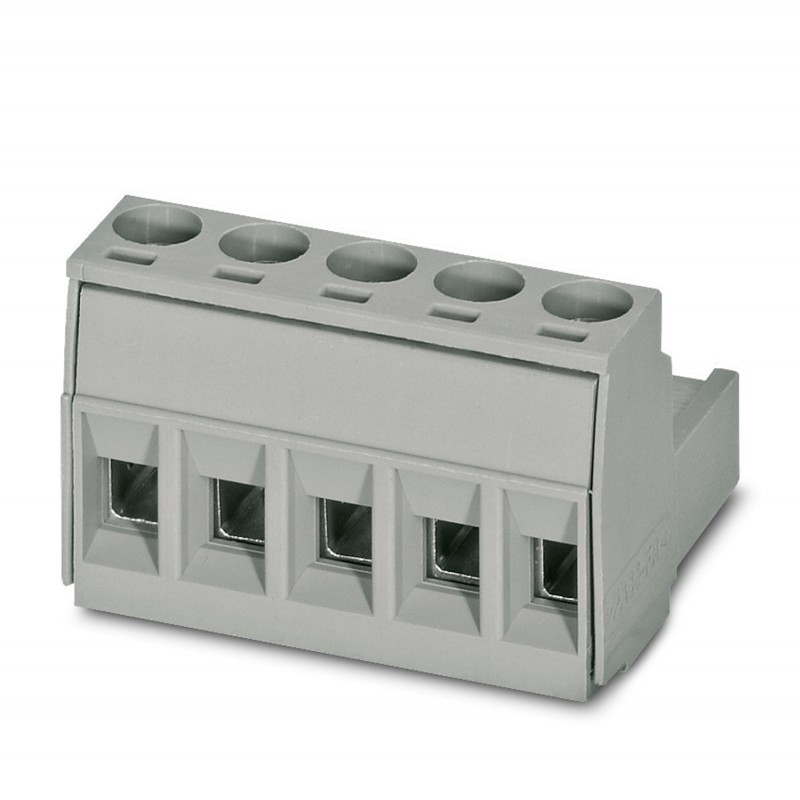

BCP-500- 7 GN BDWH:E3SOVPE250 5453334 PHOENIX CONTACT Connecteur pour C.I.
BCP-500-7 GN BDWH:E3SOVPE250
5453334
PHOENIX_CONTACT
250
Connecteur pour C.I.
Connecteur pour carte de circuit imprimé, section nominale : 2,5 mm², couleur : blanc cassé, courant nominal : 12 A, tension nominale (III/2) : 320 V, surface de contact : étain, type de contact : femelle, nombre de potentiels : 7, nombre de rangées : 1, nombre de pôles : 7, nombre de connexions : 7, famille d’articles : BCP, pas : 5 mm, type de connexion : Connexion à vis avec capsule de traction, forme de serrage de la vis : L Fente longitudinale, sens de connexion du conducteur/circuit imprimé : 0 °, crochet de serrage : - Crochet de serrage, système d’enfichage : BASICLINE 2.5, verrouillage : sans, type de fixation : sans, type d’emballage : emballé dans une boîte
Connecteur mâle pour C.I., intensité nominale: 12 A, tension assignée (III/2): 320 V, section nominale: 2,5 mm², nombre de pôles: 7, pas: 5 mm, type de raccordement: Raccordement vissé avec bague, coloris: blanc vert, surface des contacts: étain
Connecteurs > Connecteur de câble pour connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 5453334 |
|---|---|
| Unité de conditionnement | 250 pcs |
| Quantité minimum de commande | 250 pcs |
| GTIN | 4046356896160 |
| Poids par pièce (hors emballage) | 0,011 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | CN (Chine) |
Dimensions
| Longueur [ l ] | 18,2 mm |
|---|---|
| Largeur [ w ] | 35 mm |
| Hauteur [ h ] | 15 mm |
| Pas | 5 mm |
| Cote a | 30 mm |
Généralités
| Famille d'articles | BCP |
|---|---|
| Nombre de pôles | 7 |
| Type de raccordement | Raccordement vissé avec bague |
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 4 kV |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de choc assignée (II/2) | 4 kV |
| Tension de référence (III/3) | 250 V |
| Tension assignée (III/2) | 320 V |
| Tension assignée (II/2) | 630 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 12 A |
| Section nominale | 2,5 mm² |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
| Couple de serrage min. | 0,4 Nm |
| Couple de serrage max. | 0,5 Nm |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,25 mm² |
| 2,5 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| 2 conducteurs rigides de même section min. | 0,2 mm² |
| 2 conducteurs rigides de même section max. | 1 mm² |
| 2 conducteurs souples de même section min. | 0,2 mm² |
| 2 conducteurs souples de même section max. | 1,5 mm² |
| 2 conducteurs de même section, souples avec embout sans douille en plastique min. | 0,25 mm² |
| 2 conducteurs de même section, souples avec embout sans douille en plastique max. | 1 mm² |
| 2 conducteurs de même section, souples avec embout TWIN avec douille en plastique min. | 0,5 mm² |
| 2 conducteurs de même section, souples avec embout TWIN avec douille en plastique max. | 1,5 mm² |
Normes et spécifications
| Connexion selon la norme | EN-VDE |
|---|---|
| CUL | |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Téléchargements » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss
| eCl@ss 4.0 | 27260700 |
|---|---|
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440309 |
| eCl@ss 8.0 | 27440309 |
| eCl@ss 9.0 | 27440309 |
UNSPSC
| UNSPSC 13.2 | 39121409 |
|---|---|
| UNSPSC 18.0 | 39121409 |
| UNSPSC 19.0 | 39121409 |
| UNSPSC 20.0 | 39121409 |
| UNSPSC 21.0 | 39121409 |
| Caractéristique | Valeur |
|---|---|
| Type de raccordement (EF000064) | Autre |
| Finition des contacts (EF001587) | Jack |
| Nombre de pôles (EF001391) | 7 |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 5 mm |
| Dimension des raccordements (EF006827) | 5 mm |
| Angle contact/raccordement conducteur (EF007546) | Autre |
| Courant assigné In (EF008250) | 12 A |
| Tension assignée (EF000228) | 320 V |
| Tension nominale de tenue aux chocs (EF002993) | 4 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Type de câble connectable (EF006816) | Câble rond |
| Matériau du revêtement de contact (EF004020) | Étain |
| Matériau du contact (EF007544) | Cuivre |
| Matériau du corps isolant (EF007543) | Polyamide |
| Matériau du boîtier (EF001596) | Autre |
| Couleur du boîtier (EF000136) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
