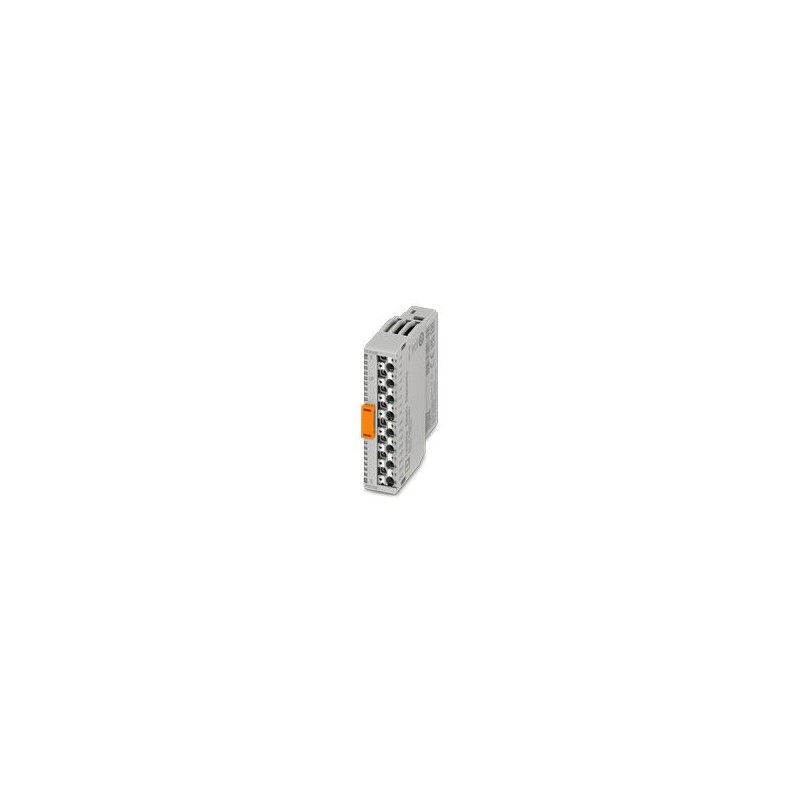

AXL SE PD8/8 24V/GND 1337225 PHOENIX CONTACT Axioline Smart Elements, module de distribution de potentiel, 2..
AXL SE PD8/8 24V/GND
1337225
PHOENIX_CONTACT
Axioline Smart Elements, module de distribution de potentiel, 24 V DC, GND, INDICE DE PROTECTION IP20
Axioline SmartElements, Module de distribution de potentiel, 24VDC, GND, Indice de protection : IP20
Commande industrielle API > Bus de terrain, périphérie déc. - module d'alimentation et de segment
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Fiche technique
taille
| Dessin coté |  |
| Largeur | 14,9 millimètre |
| hauteur | 62,2 millimètre |
| profondeur | 62 mm |
Interfaces
| Interface d’élément intelligent | |
| Nombre d’interfaces | 1 |
| Lien | Connecteurs de bord de carte |
| Vitesse de transmission | Voyez le système sur lequel vous utilisez le Smart Element. |
Caractéristiques du système
| Forme | |
| Code d’identification (hexadécimal) | aucun |
| Canal de données de processus | 0 bit |
| Plage d’adresses d’entrée | 0 octet (tous les systèmes sauf PROFIBUS) |
| 1 octet (PROFIBUS) | |
| Plage d’adresses de sortie | 0 Octets |
| Besoin de données de paramétrage | 1 octet |
| Besoin de données de configuration | 6 octets |
Caractéristiques de l’article
| type | modularité |
| Type de produit | Composants d’E/S |
| Famille de produits | Éléments intelligents Axioline |
| Emplacement d’installation | Voyez le système sur lequel vous utilisez le Smart Element. |
| Caractéristiques d’isolation | |
| Catégorie de surtension | II (CEI 60664-1, EN 60664-1) |
| Degré de pollution | 2 (CEI 60664-1, EN 60664-1) |
Caractéristiques électriques
| Potentiels : Alimentation logique Smart Elements (USI) | |
| Tension d’alimentation | via les connecteurs Card Edge |
| Potentiels : Alimentation électrique périphérique (UP) | |
| Tension d’alimentation | 24 V CC (via les connecteurs Card Edge) |
| Plage de tension d’alimentation | 19,2 V CC ... 30 V CC (y compris toutes les tolérances, y compris l’ondulation) |
| Consommation de courant | max. 4 A |
| Consommation de courant | Min. 9 mA (sans périphériques connectés) |
| Entrée | max. 120 W (dont 1,06 W de pertes internes) |
| Min. 173 mW | |
| Protection Circuit | Prot. contre les surtensions ; Voyez le système sur lequel vous utilisez le Smart Element. |
| Prot. inversion de polarité ; Diode contre polarité inv. | |
| protection contre les courts-circuits/surcharges ; Fusible électronique (pour les points de raccordement 0 ... 7, 4 A) | |
| Isolation galvanique/isolation de champ de tension | |
| Tension de test : Alimentation logique / Alimentation 24V (périphérique) | 500 V CA, 50 Hz, 1 min. |
| Tension de test : Alimentation logique / masse fonctionnelle | 500 V CA, 50 Hz, 1 min. |
| Tension de test : Alimentation 24 V (périphérie) / Masse fonctionnelle | 500 V CA, 50 Hz, 1 min. |
Données de connexion
| Technologie de connexion | |
| Nom des liens | Périphérie |
| Remarque sur le type de connexion | Respectez les informations sur les sections transversales des conducteurs dans le manuel d’utilisation « Axioline Smart Element ». |
| Connexion du conducteur | |
| Lien | Connexion enfichable |
| Section de conducteur rigide | 0,25 mm² ... 1,5 mm² |
| Section flexible du conducteur | 0,25 mm² ... 1,5 mm² |
| Section du conducteur AWG | 24 ... 16 |
| Section de conducteur flexible avec cosse de câble sans collier en plastique | 0,25 mm² ... 1,5 mm² |
| Section de conducteur flexible avec cosse montée et collier en plastique | 0,25 mm² ... 1,5 mm² |
| Longueur de décapage | 8 mm |
| Périphérie | |
| Lien | Connexion enfichable |
| Remarque sur le type de connexion | Respectez les informations sur les sections transversales des conducteurs dans le manuel d’utilisation « Axioline Smart Element ». |
| Section de conducteur rigide | 0,25 mm² ... 1,5 mm² |
| Section flexible du conducteur | 0,25 mm² ... 1,5 mm² |
| Section du conducteur AWG | 24 ... 16 |
| Section de conducteur flexible avec cosse montée et collier en plastique | 0,25 mm² ... 1,5 mm² |
| Section de conducteur flexible avec cosse de câble sans collier en plastique | 0,25 mm² ... 1,5 mm² |
| Longueur de décapage | 8 mm |
Conditions de vie environnementales et électriques
| Conditions environnementales | |
| Température ambiante (en fonctionnement) | -25 °C ... 60 °C |
| Degré de protection | Ip20 |
| Pression de l’air (fonctionnement) | 70 kPa ... 106 kPa (jusqu’à 3000 m d’altitude) |
| Pression atmosphérique (transport et stockage) | 70 kPa ... 106 kPa (jusqu’à 3000 m d’altitude) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité admissible (fonctionnement) | 5 % ... 95 % (sans condensation) |
| Humidité admissible (stockage/transport) | 5 % ... 95 % (sans condensation) |
Règlements et exigences
| Classe de sécurité | III (CEI 61140, EN 61140, VDE 0140-1) |
Montage
| Type de montage | Élément intelligent de fente |
| Emplacement d’installation | Voyez le système sur lequel vous utilisez le Smart Element. |
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CC (EF007534) | 19.2 V |
| Type de tension d'alimentation (EF002991) | CC |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 0 |
| Avec interface optique (EF003028) | Non |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Finition du raccordement électrique (EF003961) | Autre |
| Avec séparation de potentiel (EF003272) | Non |
| Avec module d'alimentation (EF003993) | Non |
| Adapté en tant que module de segment (EF004104) | Oui |
| Module de distance (EF006653) | Non |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Diagnostic de bus possible (EF003989) | Non |
| Montage possible sur barres profilées (EF003972) | Non |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
