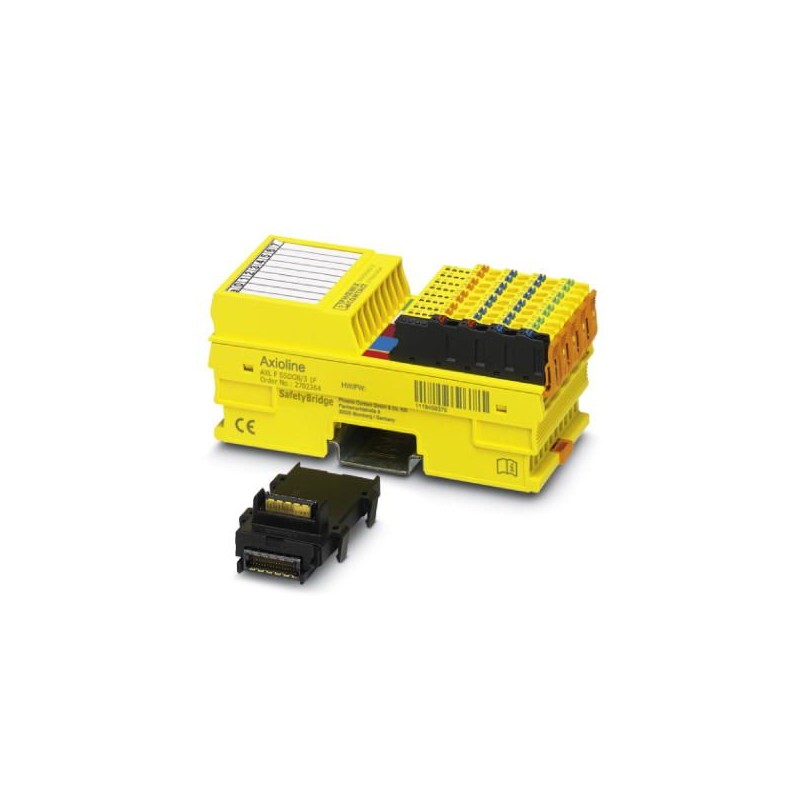

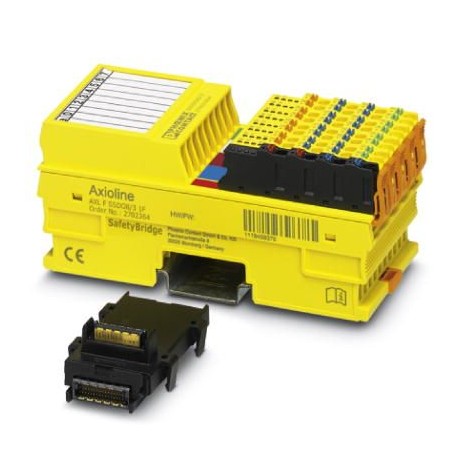

AXL F SSDO8/3 1F 2702264 PHOENIX CONTACT Module de sécurité
AXL F SSDO8/3 1F
2702264
PHOENIX_CONTACT
Module de sécurité
Module de sortie numérique orienté vers la sécurité, degré de protection IP20, pour le système SafetyBridge. Le module dispose de 4 sorties numériques sécurisées avec occupation à deux canaux ou de 8 sorties numériques sécurisées avec occupation à un seul canal
Commande industrielle API > Bus de terrain, périphérie déc. - module d'entrées/sorties numérique
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2702264 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 301 (C-6-2017) |
| GTIN | 4055626066806 |
| Poids par pièce (hors emballage) | 0,222 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Dessin coté | |
|---|---|
| Largeur | 53,6 mm |
| Hauteur | 126,1 mm |
| Profondeur | 54 mm |
| Renseignements sur les mesures | Dimensions du boîtier |
Conditions d'environnement
| Température ambiante (fonctionnement) | -35 °C ... 60 °C (Position de montage: indifférente) |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 75 % (sans condensation) |
| Pression atmosphérique (service) | 70 kPa ... 108 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 66 kPa ... 108 kPa (jusqu'à 3500 m d'altitude) |
| Indice de protection | IP20 |
Interfaces
| Dénomination | Bus local Axioline F |
|---|---|
| Nombre de voies | 1 |
| Type de raccordement | Module d'embase de bus |
Sorties TOR
| Dénomination sortie | Sorties TOR |
|---|---|
| Type de raccordement | Technique raccord. à insert. directe |
| Technique de raccordement | A 2 ou 3 fils |
| Nombre de sorties | 4 (sur deux canaux) |
| 8 | |
| Dénomination de la protection | Protection contre la surcharge, circuit de diode de roue libre pour charges inductives Circuit de décharge pour un déchargement accéléré de charges capacitives |
| Tension de sortie | 24 V DC |
| Courant de sortie | max. 2 A (par voie) |
| max. 1,5 A (par canal conformément à CULUS) | |
| max. 4 A (par groupe) | |
| max. 3 A (par groupe conformément à CULUS) | |
| max. 8 A (Courant cumulé de toutes les sorties ; suivre les consignes du manuel d'utilisation.) | |
| max. 6 A (Courant cumulé de toutes les sorties conformément à CULUS) | |
| Courant de sortie maximal par canal | 2 A |
| Courant de sortie maximal par module / bloc de jonction | 8 A |
Généralités
| Type de montage | Profilé |
|---|---|
| Poids net | 222 g |
| Indication de poids | avec connecteurs et module d'embase de bus |
Potentiels Axioline
| Dénomination | Alimentation du bus local Axioline F (UBus) |
|---|---|
| Tension d'alimentation | 5 V DC (via module d'embase de bus) |
| Courant absorbé | typ. 260 mA (toutes sorties activées ; alimentation via UOde 19,2 V DC à 30,2 V DC) |
| max. 280 mA | |
| Dénomination | Alimentation des modules de sortie TOR (UO) |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30,2 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | typ. 25 mA (toutes sorties activées ; alimentation à partir de UOà 30,2 V DC ; sans alimentation des actionneurs) |
| Dénomination de la protection | Polarisation, circuit de protection CEM, détection de sous-tension |
Caractéristiques de sécurité
| Dénomination | CEI 61508 - Demande élevée |
|---|---|
| Niveau d'intégrité de sécurité (SIL) | max. 3 (à deux canaux ; selon le paramétrage et le raccordement) |
| Dénomination | CEI 61508 - Faible demande |
| Niveau d'intégrité de sécurité (SIL) | max. 3 (à deux canaux ; selon le paramétrage et le raccordement) |
| Dénomination | EN ISO 13849 |
| Performance Level (PL) | max. e (à deux canaux ; selon le paramétrage et le raccordement) |
| Catégorie | max. 4 (à deux canaux ; selon le paramétrage et le raccordement) |
| Dénomination | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | max. 3 (à deux canaux ; selon le paramétrage et le raccordement) |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CC (EF007534) | 19.2 V |
| Type de tension d'alimentation (EF002991) | CC |
| Nombre d'entrées numériques (EF001992) | 0 |
| Nombre de sorties numériques (EF001993) | 4 |
| Entrées numériques configurables (EF008516) | Non |
| Sorties numériques configurables (EF008520) | Non |
| Type de tension d'entrée (EF003033) | CC |
| Type de sortie numérique (EF003601) | Autre |
| Courant de sortie (EF003202) | 2 A |
| Tension admissible à la sortie (EF007553) | 24 V |
| Protection contre les courts-circuits, sorties disponibles (EF003203) | Non |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 1 |
| Avec interface optique (EF003028) | Non |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour TCP/IP (EF003050) | Non |
| Protocole pris en charge pour PROFIBUS (EF003052) | Non |
| Protocole pris en charge pour CAN (EF003053) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Oui |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Non |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Non |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Finition du raccordement électrique (EF003961) | Autre |
| Temps de retard en cas de changement de signal (EF002382) | 0 ms |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Oui |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 53.6 mm |
| Hauteur (EF000040) | 125.894343 mm |
| Profondeur (EF000049) | 52.59 mm |
