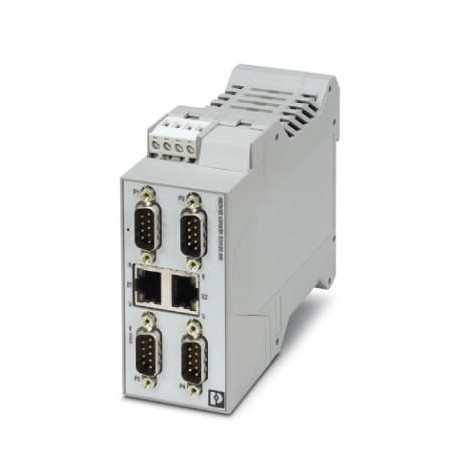

GW EIP/ASCII 2E/4DB9 2702776 PHOENIX CONTACT Convertisseur d'interface
GW EIP/ASCII 2E/4DB9
2702776
PHOENIX_CONTACT
Convertisseur d'interface
Sécurité et communications
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2702776 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 343 (C-6-2017) |
| GTIN | 4055626339436 |
| Poids par pièce (hors emballage) | 0,247 KGM |
| Numéro du tarif douanier | 85176200 |
| Pays d'origine | US (Etats-Unis) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 5 % ... 95 % (pas de condensation) |
| Altitude | < 2000 m |
| Indice de protection | IP20 |
| Immunité | EN 61000-6-2:2005 |
Généralités
| Isolation galvanique | CEI UL 61010-1 (VCC // Ethernet) |
|---|---|
| Tension d'essai Interface de données/Interface de données | 1,5 kVeff(50 Hz, 1 min) |
| Tension d'essai interface de données/alimentation | 1,5 kVeff |
| 1,5 kVeff(50 Hz, 1 min) | |
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Emission | EN 61000-6-4 |
| Poids net | 247,2 g |
| Matériau du boîtier | PA 6.6 |
| Coloris | gris |
| MTBF | 63,5 Années (Norme Telcordia, température : 25 °C, charge : 50 %, facteur d'environnement = 1,0) |
| 42,3 Années (Norme Telcordia, température : 40 °C, charge : 50 %, facteur d'environnement = 1,5) | |
| Conformité | Conformité CE |
| UL, USA | UL 61010-1 |
| UL, USA/Canada | Class I, Div. 2, Groups A, B, C, D T4A |
Alimentation
| Plage de tension d'alimentation | 10,8 V DC ... 30 V DC (via bloc de jonction à vis enfichable MINICONNEC) |
|---|---|
| Courant max. absorbé | 120 mA (24 V DC) |
| Courant absorbé typique | 110 mA (24 V DC) |
| Section de conducteur souple max. | 2,50 mm² |
| Section de conducteur souple min. | 0,20 mm² |
| Section du conducteur AWG max. | 12 |
| Section du conducteur AWG min. | 24 |
Interface série
| Interface 1 | EtherNet/IP™ |
|---|---|
| Interface | Ethernet |
| Nombre de ports | 2 |
| Type de raccordement | Connecteur femelle RJ45, blindé |
| Distance de transmission | ≤ 100 m (paire torsadée blindée) |
| Protocoles supportés | EtherNet/IP, ASCII |
| Protocoles auxiliaires | ARP, DHCP (client), PING |
| Débit série | 10 / 100 Mbits/s, avec auto-négociation |
| Interface | RS-232 |
| Nombre de connexions | 4 |
| Type de raccordement | Connecteur mâle D-SUB 9 |
| Format de données/détrompage | 5/6/7/8 bits de données, 1/2 bit d'arrêt, parité Aucune/Paire/Impaire/Marquée/Vide |
| Distance de transmission | 15 m |
| Brochage | |
| Contrôle du flux de données / protocoles | Handshake logiciel Xon/Xoff ou Handshake matériel RTS/CTS |
| Débit série | 0,3 ; 0,6 ; 1,2 ; 2,4 ; 4,8 ; 9,6 ; 19,2 ; 38,4 ; 57,6 ; 115,2 ; 230,4 kBit/s |
| Interface | RS-422 |
| Nombre de connexions | 4 |
| Type de raccordement | Connecteur mâle D-SUB 9 |
| Format de données/détrompage | 5/6/7/8 bits de données, 1/2 bit d'arrêt, parité Aucune/Paire/Impaire/Marquée/Vide |
| Distance de transmission | ≤ 1200 m |
| Résistance terminale | |
| 120 Ω (configurables) | |
| Brochage | |
| Débit série | 0,3 ; 0,6 ; 1,2 ; 2,4 ; 4,8 ; 9,6 ; 19,2 ; 38,4 ; 57,6 ; 115,2 ; 230,4 kBit/s |
| Interface | RS-485 |
| Nombre de connexions | 4 |
| Type de raccordement | Connecteur mâle D-SUB 9 |
| Format de données/détrompage | 5/6/7/8 bits de données, 1/2 bit d'arrêt, parité Aucune/Paire/Impaire/Marquée/Vide |
| Résistance terminale | 120 Ω (configurables) |
| Brochage | |
| Débit série | 0,3 ; 0,6 ; 1,2 ; 2,4 ; 4,8 ; 9,6 ; 19,2 ; 38,4 ; 57,6 ; 115,2 ; 230,4 kBit/s |
Fonction
| Web-based Management (gestion basée sur le web) | oui |
|---|---|
| Management | Gestion basée sur le web |
| Indicateurs d'état et de diagnostic |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Type de contrôle | Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 |
| Chocs selon EN 60068-2-27/CEI 60068-2-27 | |
| Emission | EN 61000-6-4 |
| Immunité | EN 61000-6-2:2005 |
| Normes/Prescriptions | EN 55022, EN 55024 |
| Conformité | Conformité CE |
| UL, USA | UL 61010-1 |
| UL, USA/Canada | Class I, Div. 2, Groups A, B, C, D T4A |
| Test aux gaz nocifs | ISA-S71.04-1985 G3 Harsh Group A |
| ATEX | DEMKO 18ATEX 2026X: II 3 G Ex ec IIC T4 Gc |
| IECEx | IECEx UL 18.0023X Ex ec IIC T4 Gc |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 10.0.119179290eCl@ss 4.027250504eCl@ss 4.127250504eCl@ss 5.027250504eCl@ss 5.127250504eCl@ss 6.019179200eCl@ss 7.019179290eCl@ss 9.019179290
