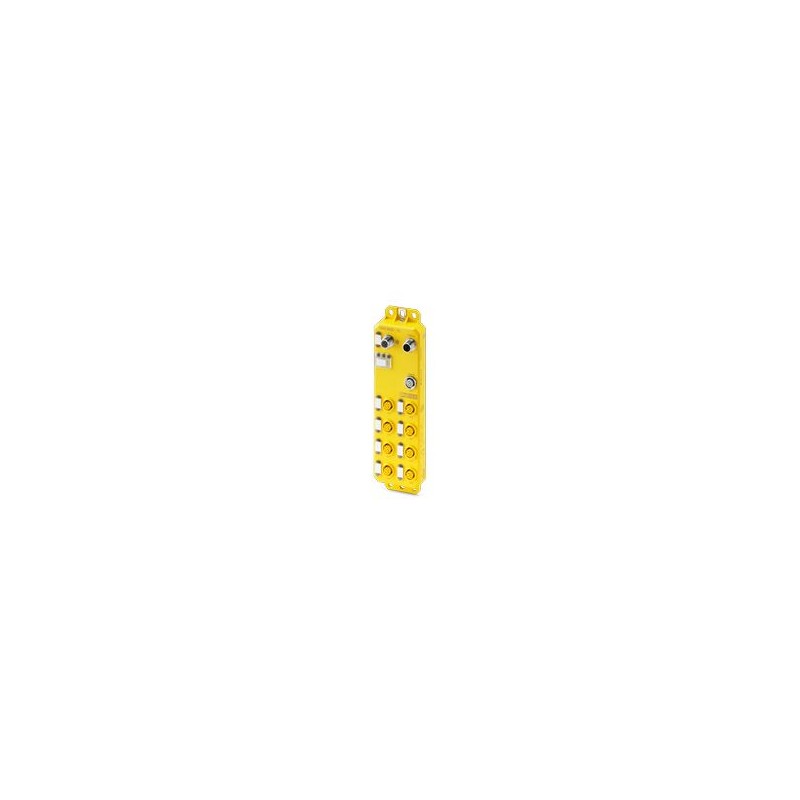

AXL E IOL SDI8 SDO4 2A M12 L 1185380 PHOENIX CONTACT Module de sécurité Axioline E, 4 entrées numériques séc..
AXL E IOL SDI8 SDO4 2A M12 L
1185380
PHOENIX_CONTACT
Module de sécurité Axioline E, 4 entrées numériques sécurisées avec occupation à 2 canaux, 8 entrées numériques sûres à occupation monocanal, 4 sorties numériques sûres avec commutation +/- et interface IO-Link, classement IP65/IP67, pour les systèmes PROFIsafe
Module de sécurité Axioline E, 4 entrées numériques sécurisées avec occupation à 2 canaux, 8 entrées numériques sécurisées avec occupation à un canal, 4 sorties numériques sécurisées avec commutation +/-, interface IO-Link, degré de protection IP65/IP67, pour systèmes PROFIsafe
Module de sécurité Axioline E, 4 entrées TOR sécurisées avec affectation de 2 canaux, 8 entrées TOR sécurisées avec affectation d'un canal, 4 sorties TOR sécurisées +/- de commutation, interface IO-Link, indices de protection IP65/IP67, pour les systèmes PROFIsafe
Commande industrielle API > Bus de terrain, périphérie déc. - module d'entrées/sorties numérique
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Dimensions
| Dessin coté |  |
| Largeur | 59,8 mm |
| Hauteur | 214 mm |
| Profondeur | 30 mm |
| Renseignements sur les mesures | Indications, y compris les languettes de fixation et les connecteurs mâles |
Indications sur les matériaux
| Matériau du boîtier | Plastique POCAN B4239 GF30 YE 1018 |
Données d'entrée
| Numérique | |
| Dénomination entrée | Entrées TOR sécurisées |
| Description de l'entrée | CEI 61131-2 type 3 |
| Nombre d'entrées | 4 (avec affectation de deux canaux) |
| 8 (avec affectation d'un canal) | |
| Longueur du câble | max. 200 m |
| Type de raccordement | Connecteur M12 (détrompage A) |
| Technologie de raccordement | 3 fils |
| Plage de tension d'entrée signal « 0 » | -30 V DC ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 11 V DC ... 30,2 V DC |
| Tension d'entrée nominale UIN | 24 V DC |
| Courant d'entrée nominal pour UIN | typ. 3,7 mA (pour 24 V DC) |
| max. 4,3 mA (pour 30,2 V DC) | |
| Temps de filtre d'entrée | 1,5 ms |
| 3 ms (Par défaut) | |
| 5 ms | |
| 15 ms | |
| Circuit de protection | Protection contre les surcharges et les courts-circuits de l'alimentation des capteurs |
| IO-Link | |
| Nombre de ports | 1 |
| Type de raccordement | Connecteur M12, détrompage A |
| Technologie de raccordement | 3 fils |
| Type de port | Classe A |
| Spécification | V1.1.2 |
| Protection contre l'inversion de polarité | oui |
| Taux de transmission | 230,4 kbit/s (COM3) |
| Temps de cycle | ≥ 4 ms |
| Mise à jour des données de processus | ≥ 4 ms |
| Nombre de données de process | 64 Bit (Les données d'entrée et de sortie) |
Données de sortie
| Numérique | |
| Dénomination sortie | Sorties TOR sécurisées |
| Type de raccordement | Connecteur M12 (détrompage A) |
| Technologie de raccordement | 2 fils |
| Nombre de sorties | 4 (avec affectation de deux canaux, commutation +/-) |
| 4 (avec affectation d'un canal, commutation +) | |
| Circuit de protection | Protection des sorties contre les surcharges et les courts-circuits |
| Tension de sortie | UA- 1,4 V |
| Courant de sortie | max. 2 A (par voie) |
| max. 2 A (par sortie) | |
| max. 6 A (Courant cumulé de toutes les sorties ; suivre les consignes du manuel d'utilisation.) | |
| Courant de sortie maximal par canal | 2 A |
| Tension de sortie nominale | 24 V DC (à partir de la tension UA) |
| Charge min. | 2,4 kΩ (10 mA à 24 V DC) |
| Tension de sortie à l'état hors circuit | < 5 V ((en état Low)) |
| Courant de sortie à l'état hors circuit | 2 mA (Courant de fuite en état Low) |
| Temporisation | max. 128 s (paramétrable) |
| Longueur de câble autorisée | max. 50 m |
| Fréquence de commutation | max. 1 Hz |
| Résistance de la tension en retour aux impulsions courtes | non |
Propriétés du produit
| Type | Stand-Alone |
| Type de produit | Composants E/S |
| Gamme de produits | Axioline E |
| Emplacement pour le montage | indifférent |
| Application | Sécurité fonctionnelle |
| Mode de fonctionnement | Fonctionnement avec 4 mots de données de process |
| Propriétés d'isolation | |
| Degré de pollution | 4 |
Propriétés électriques
| Alimentation: IO-Link | |
| Dénomination | Alimentation du port IO-Link (L+) |
| Tension nominale de l'alimentation périphérique | 24 V DC (Fourni par l'interface IO-Link du maître IO-Link.) |
| Plage de tension d'alimentation | 19,2 V DC ... 30,2 V DC (incl. toutes les tolérances, incl. ondulation) |
| Intensité nominale par appareil | env. 15 mA |
| Longueur de câble autorisée | max. 20 m |
| Circuit de protection | Protection contre inversions de polarité |
| Alimentation: Bloc électronique et bloc de capteurs | |
| Dénomination | Alimentation de l'électronique de module et des capteurs (US) |
| Type de raccordement | Connecteur M12 (détrompage L) |
| Nombre de pôles | 2 |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30,2 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | 67 mA (sans capteurs) |
| Fusibles | max. 8 A (temporisé) |
| Alimentation: Bloc d'actionneurs | |
| Dénomination | Alimentation des actionneurs (UA) |
| Type de raccordement | Connecteur M12 (détrompage L) |
| Nombre de pôles | 2 |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30,2 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | 52 A (Sans actionneurs) |
| Fusibles | max. 8 A (temporisé) |
Caractéristiques de raccordement
| Type de raccordement | Connecteur M12 |
| Remarque concernant la connectique | suivant la norme CEI 61076-2-101, technologie de raccordement M12 |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -25 °C ... 60 °C (Position de montage: indifférente) |
| Indice de protection | IP65/IP67 (selon les normes DIN EN 60529:1989 + A1:1999 + A2:2013) |
| Remarque | Résistant au gaz dangereux pour le fonctionnement (dioxyde de soufre (SO2), hydrogène sulfuré (H2S)) |
| Pression atmosphérique (service) | 70 kPa ... 108 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 66 kPa ... 108 kPa (jusqu'à 3500 m d'altitude) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (stockage/transport) | 75 % (pas de condensation) |
Normes et spécifications
| Classe de protection | III (CEI 61140, EN 61140, VDE 0140-1) |
| Distances dans l'air et lignes de fuite | |
| Lignes de fuite et distances dans l’air | selon CEI 60664-1 |
Montage
| Emplacement pour le montage | indifférent |
| Caractéristique | Valeur |
|---|---|
| Type de tension d'alimentation (EF002991) | CC |
| Nombre d'entrées numériques (EF001992) | 4 |
| Nombre de sorties numériques (EF001993) | 4 |
| Entrées numériques configurables (EF008516) | Non |
| Sorties numériques configurables (EF008520) | Non |
| Courant d'entrée au signal 1 (EF001428) | 0.0037 mA |
| Tension admissible à l'entrée (EF007554) | -30 V |
| Type de tension d'entrée (EF003033) | CC |
| Type de sortie numérique (EF003601) | Sans |
| Courant de sortie (EF003202) | 2 A |
| Protection contre les courts-circuits, sorties disponibles (EF003203) | Oui |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 1 |
| Avec interface optique (EF003028) | Non |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour TCP/IP (EF003050) | Non |
| Protocole pris en charge pour PROFIBUS (EF003052) | Non |
| Protocole pris en charge pour CAN (EF003053) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Non |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Non |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Oui |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Non |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| Maître IO-Link (EF007298) | Oui |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP65/IP67 |
| Temps de retard en cas de changement de signal (EF002382) | 0 ms |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Montage possible sur barres profilées (EF003972) | Non |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Oui |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
