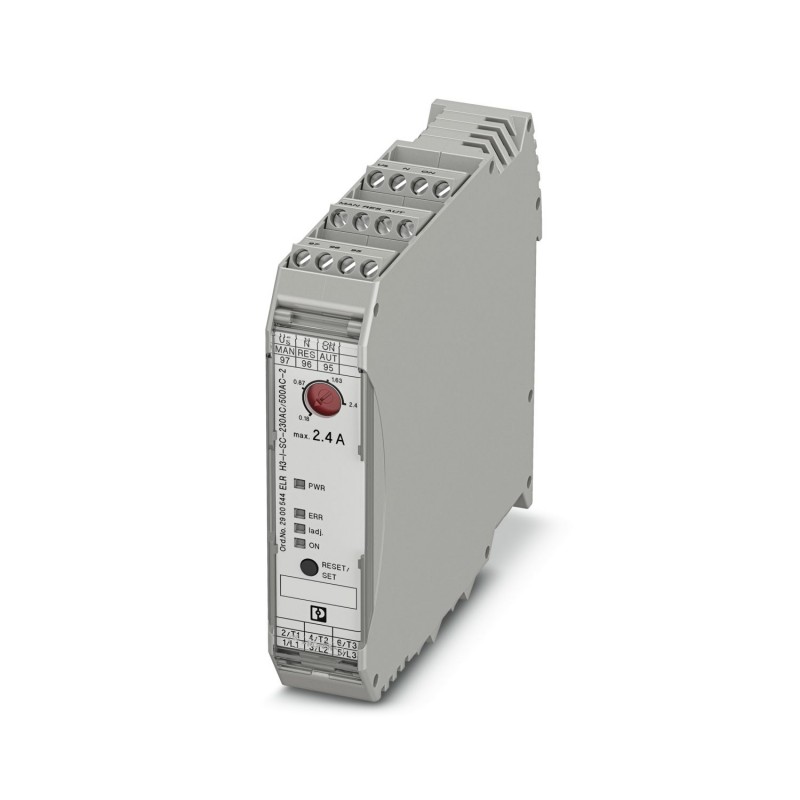

ELR H3-I-SC-230AC/500AC-2 2900544 PHOENIX CONTACT Contacteur moteur hybride
ELR H3-I-SC-230AC/500AC-2
2900544
PHOENIX_CONTACT
Contacteur moteur hybride
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2900544 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 31 (C-5-2017) |
| GTIN | 4046356527699 |
| Poids par pièce (hors emballage) | 0,204 KGM |
| Numéro du tarif douanier | 85371098 |
| Pays d'origine | DE (Allemagne) |
Umgebungsbedingungen
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (tenir compte du derating) |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Indice de protection | IP20 |
Alimentation des modules
| Tension d'alimentation assignée du circuit de commande US | 230 V AC |
|---|---|
| Plage de tension de commande | 85 V AC ... 253 V AC |
| Courant d'alimentation de commande assigné IS | 4 mA |
| Fréquence du réseau | 50/60 Hz |
| Dénomination de la protection | Protection antisurtension |
Données d'entrée
| Dénomination entrée | Entrée de commande |
|---|---|
| Tension de commande assignée UC | 230 V AC |
| Plage de tension de commande | 85 V AC ... 253 V AC |
| Courant de commande assigné IC | 7 mA (Type d'entrée 1) |
| Fréquence du réseau | 50/60 Hz |
| Seuil d'enclenchement | 44 V AC (Signal « 0 ») |
| 85 V AC (Signal « 1 ») | |
| Temps de coupure typique | < 70 ms |
Données de sortie Sortie de charge
| Dénomination sortie | Sortie AC |
|---|---|
| Tension de service assignée Ue | 500 V AC |
| Plage de tension de service | 42 V AC ... 550 V AC |
| Courant de service assigné Ie | 2,4 A (AC-51) |
| 2,4 A (AC-53a) | |
| Fréquence du réseau | 50/60 Hz |
| Plage de courant de charge | 180 mA ... 2,4 A (voir derating) |
| Courbe de déclenchement selon CEI 60947-4-2 | Classe 10A |
| Temps de refroidissement | 20 min. (pour RAZ automatique) |
| Courant de fuite | 0 mA |
| Dénomination de la protection | Protection antisurtension |
Données de sortie Sortie de report d'information
| Dénomination sortie | Sortie de report d'information |
|---|---|
| Remarque | Accusé de réception : contact inverseur indépendant du potentiel, contact de signalisation |
| Type de contact | 1 inverseur |
| Pouvoir de coupure selon CEI 60947-5-1 | 3 A (230 V, AC15) |
| 2 A (24 V, DC13) |
Généralités
| Fréquence de commutation | ≤ 2 Hz (indépendamment de la charge) |
|---|---|
| Emplacement pour le montage | vertical (profilé horizontal, sortie moteur en bas) |
| Type de montage | Montage sur profilé |
| Conseils pour le montage | Juxtaposé (distance, voir courbe de derating) |
| Mode de fonctionnement | 100 % ED |
| Puissance dissipée maximale | 4,7 W |
| Puissance dissipée minimale | 2,6 W |
| Témoin de présence de la tension de service | LED verte |
| Affichage d'état | LED jaune |
| Affichage des défauts | LED rouge |
Anschlussdaten 1
| Dénomination connexion | Circuit de commande |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 14 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
Anschlussdaten 2
| Dénomination connexion | Circuit de puissance |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 14 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
Données UL
| SCCR | 100 kA (500 V AC (fusible 30 A de type CC / 30 A de type J (défaut élevé))) |
|---|---|
| 5 kA (500 V AC (fusible 20 A RK5 (défaut standard))) | |
| FLA | 2,4 A (500 V AC) |
| Group installation | 20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded) |
| 30 A (class CC or J, SCCR 100kA, #24 - 14 AWG max, solid and stranded) | |
| Category code | NLDX / NRNT |
Propriétés d'isolation
| Tension d'isolement assignée | 500 V |
|---|---|
| Tension de choc assignée | 4 kV |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Dénomination | Propriétés d'isolation entre la tension d'entrée de commande et la tension d'alimentation de commande et le circuit de courant auxiliaire vers le circuit principal |
| Isolant | Débranchement sûr (IEC 60947-1) pour une tension de service ≤ 300 V AC |
| Débranchement sûr (EN 50178) pour une tension de service ≤ 300 V AC | |
| Isolation de base (IEC 60947-1) pour une tension de service 300 ... 500 V AC | |
| Débranchement sûr (EN 50178) pour une tension de service 300 ... 500 V AC | |
| Dénomination | Propriétés d'isolation entre la tension d'entrée de commande et la tension d'alimentation de commande vers le circuit de courant auxiliaire |
| Isolant | Débranchement sûr (IEC 60947-1) vers circuit auxiliaire ≤ 300 V AC |
| Débranchement sûr (EN 50178) vers circuit auxiliaire ≤ 300 V AC |
Normes et spécifications
| Dénomination | Normes / Spécifications |
|---|---|
| Normes/Prescriptions | CEI 60947-1 |
| CEI 60947-4-2 | |
| CEI 61508 | |
| ISO 13849 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 5.027024002eCl@ss 5.127024002eCl@ss 6.027024002eCl@ss 7.027024002eCl@ss 8.027024002eCl@ss 9.027370905
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2900544-ELR H3-I-SC-230AC/500AC-2 | 145 Kbytes |
|
