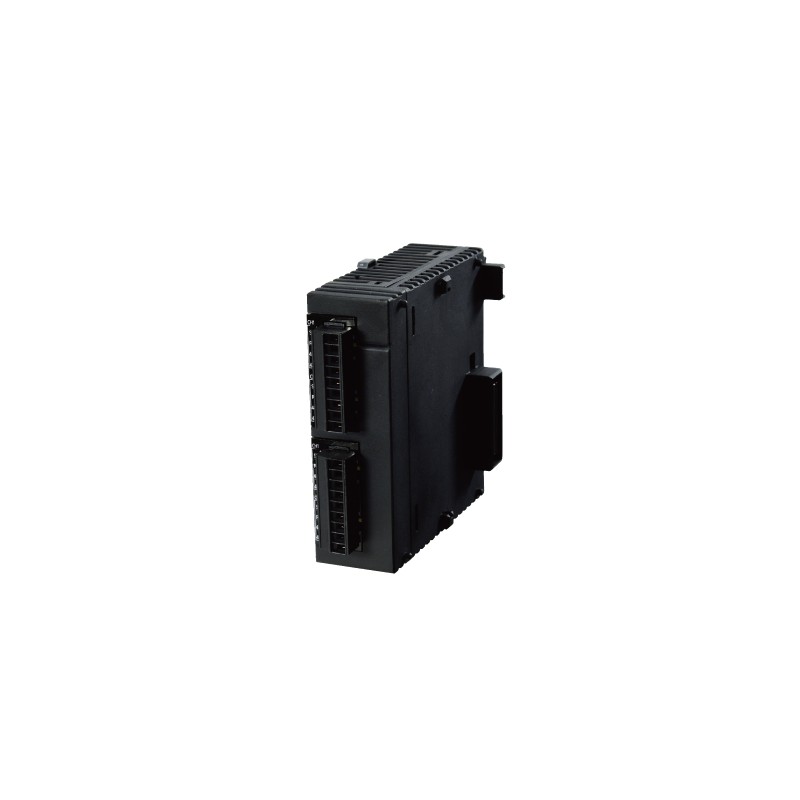

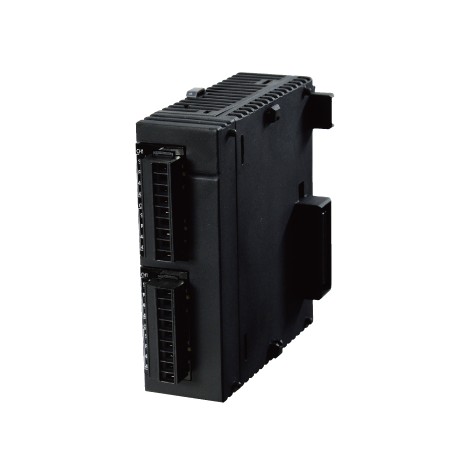

AFP7HSC2T PANASONIC Le 7e pc Haute Vitesse Compteur Modul, 2 x 2 phase haute vitesse compteur (16MHz/4), 4 t..
AFP7HSC2T
PANASONIC
Le 7e pc Haute Vitesse Compteur Modul, 2 x 2 phase haute vitesse compteur (16MHz/4), 4 transistor NPN sorties, 40 broches connecteur MIL
Expansion du 7e PC. Module de comptage haute vitesse, 2 canaux biphasés, 4 entrées d’interruption, 4 NPN SD configurables (NPN)
AFP7HSC2T_FP7 Compteur à grande vitesse Units_FP7 Compteur à grande vitesse
FP7 Programmable controllers
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PANASONIC
Les plus vendus
▲En savoir plus
▲| Numéro De Produit | AFP7HSC2T |
| Numéro De Pièce | AFP7HSC2T |
| Produit | Le 7e pc Compteur à grande vitesse Unités |
| Nom du produit | Le 7e pc Compteur à grande vitesse |
| Article | Spécifications |
|---|---|
| Numéro De Produit | AFP7HSC2T |
| Numéro De Pièce | AFP7HSC2T |
| Entrée:Isolation méthode | Photocoupler isolation |
| Entrée:tension d'entrée évaluée | De 12 à 24 V DC / 3,5 à 5 V DC |
| Entrée:impédance d'Entrée:24 V DC | 3.0 kOhm env. |
| Entrée:impédance d'Entrée:5 V DC | 390 Ohm (5 V CC) poids approx. |
| Entrée:l'Utilisation de la plage de tension:24 V DC | 10.8 à 26,4 V DC |
| Entrée:l'Utilisation de la plage de tension:5 V DC | 3,5 à 5,25 V DC |
| Entrée:Min. SUR la tension / Min. SUR courant:24 V DC | 10 V CC / 4 mA |
| Entrée:Min. SUR la tension / Min. SUR actuelle:5 V DC | 3.0 V DC / 4 mA |
| Entrée:Min. HORS tension / Min. Courant:24 V DC | 2.0 V DC / 2 mA |
| Entrée:Min. HORS tension / Min. Courant:5 V DC | 1.0 V DC / 0,5 mA |
| Entrée:Entrée constante de temps de réglage | Aucun, 0,1 micro s, 0,2 micro s, 0,5 micro s, 1.0 micro s, 2.0 micro s et 10,0 micro s |
| Fonction Count:Non. de compteurs | 2ch |
| Fonction Count:type de Compteur | Linéaire compteur / compteur en Anneau |
| Fonction Count:Comptage de gamme | Signé de 32 bits (-2 147 483 648 à +de 2 147 483 647) |
| Fonction Count:Max. fréquence d'entrée | 4 MHz et 8 MHz pour chaque entrée (phases A et B) (rapport cyclique de 50 à plus ou moins 10 %), 4 MHz et 8 MHz pour la direction de la discrimination à l'entrée (rapport cyclique de 50 à plus ou moins 10 %), 4 MHz et 8 MHz et 16 MHz pour les 2-phase d'entrée (rapport cyclique de 50 à plus ou moins 10 %, de décalage de Phase en dessous de 5 %) |
| Fonction Count:signal d'Entrée | Les Phases A, B et Z |
| Fonction Count:I/O Externe | Signal de contrôle d'entrée: 4 points (2 points/ch), sortie Externe: 4 points (2 points/ch) |
| Fonction Count:entrée de Compteur type | Entrée individuelle (Phases A et B): 1 multiples, 2-plusieurs La Direction de la discrimination à l'entrée: 1 multiples, 2-plusieurs 2-la phase d'entrée: 1 multiples, 2-multiples, 4-plusieurs |
| Fonction de mesure:mesure de la Fréquence de la fonction | Les mesures les intervalles entre les variations des valeurs de nombre de, et calcule la fréquence. |
| Fonction de comparaison:valeur Cible match de la fonction | Selon le décompte de la direction, définit ou redéfinit la sortie lorsque la valeur du compteur atteint la valeur cible. |
| Sortie externe:résultat de la Comparaison de sortie de la fonction | Le résultat de la fonction de comparaison. |
| Autres fonctions:la fonction de Capture d' | Acquiert le compte courant de la valeur à partir des bords de signaux d'entrée, et la stocke dans la capture 0 enregistrer ou capturer 1 registre. La valeur de la capture spécifiée registre sera remplacée par une nouvelle valeur et l'ancienne valeur sera ignorée à chaque fois une valeur de compteur est capturé. |
| Autres fonctions:entrée d'Interruption de la fonction | Disponible (2 points/ch, Max. 8 points/unité) (Remarque) L'entrée d'interruption de la fonction peut être utilisée pour les 8 points par unité et pour un maximum de 8 unités (max. 64 points) dans l'ensemble du système. Cependant, le scan complet temps ralentit plus interrompre les programmes sont utilisés. Minimiser l'utilisation de l'interruption des programmes. (Remarque) L'ordre de priorité pour l'interruption des entrées est comme suit; Dans une unité, de la plus petite interruption bits. Dans l'ensemble du système, à partir du plus petit nombre d'unités. |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG PANASONIC PROGRAMMABLE LOGIC CONTROLLERS EN.pdf | 6 Mbytes |
|
| PDF CATALOGUE PANASONIC FR .pdf | 15 Mbytes |
|
