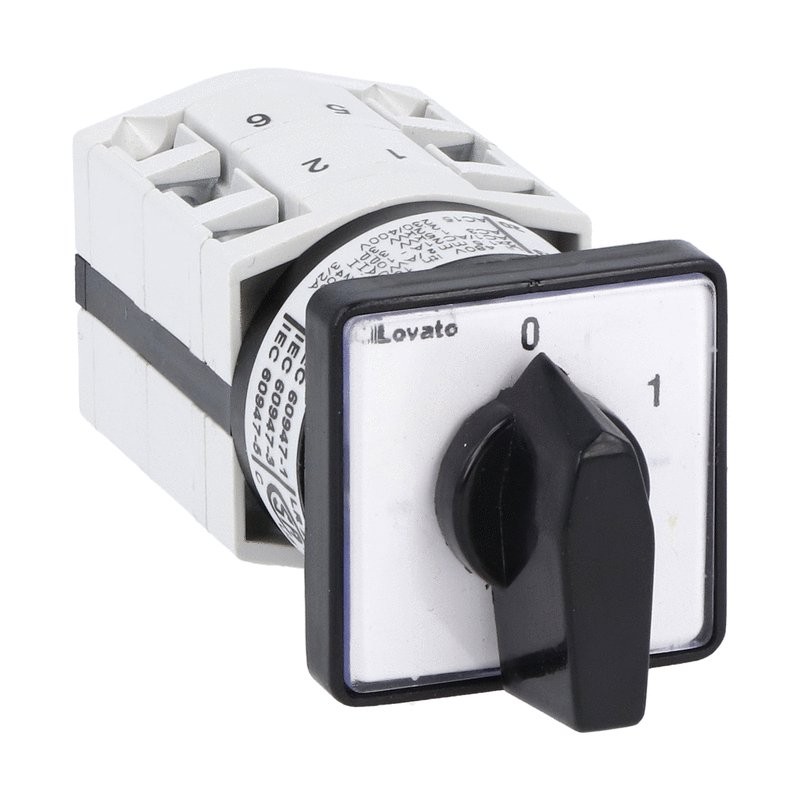

GF1090U LOVATO INTERRUPTEUR MARCHE-ARRÊT 1P 10A MONTAGE AVANT 30X30
GF1090U
LOVATO ELECTRIC
INTERRUPTEUR MARCHE-ARRÊT 1P 10A MONTAGE AVANT 30X30
COMMUTATEUR À CAMES ROTATIF SÉRIE GF, INTERRUPTEUR MARCHE-ARRÊT 1 PÔLE 10A, POUR MONTAGE AVANT AVEC POIGNÉE NOIRE, PLAQUE AVANT 30X30MM
Commutateurs à cames - LOVATO ELECTRIC
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par LOVATO ELECTRIC
Les plus vendus
▲En savoir plus
▲| Code de commande | GF1090U |
| Poids [g] | |
| Qté. par colis | |
| Plusieurs qté. de packs par commande | 1 |
| Dimensions de l’emballage [mm] | 033X033X074 |
| Volume [cm³] | 81 |
| Code à barres [EAN13] | 3850144002746 |
| Code SH | 85365080 |
cULus
CAE
CEI/EN/BS 60947-1
CEI/EN/BS 60947-3
CEI/FR/BS 60947-5-1
UL60947-4-1
CSA C22.2 n° 14
| Désignation du produit | Commutateurs à cames rotatives | |||
| Désignation du type de produit | GF10 | |||
| Caractéristiques générales | ||||
| Schéma de commutation | 90 - Interrupteur ON/OFF 1 pôle | |||
| N° d’éléments | 1 | |||
| Formulaire de montage | Montage avant avec poignée noire (U) | |||
| Caractéristiques du contact | ||||
| Tension d’isolation nominale Ui | ||||
| CEI/EN | v | 480 | ||
| UL/CSA | v | 240 | ||
| Tension de résistance d’impulsion nominale Uimp | Kv | 4 | ||
| Courant thermique à air libre conventionnel Ith | ||||
| CEI/EN | un | 10 | ||
| UL/CSA | un | 10 | ||
| Tension de fonctionnement nominale | v | 480 | ||
| Tension d’impulsion de fonctionnement nominale | Kv | 4 | ||
| Taille maximale du fusible pour la protection contre les courts-circuits In (gG) | ||||
| 10kA | un | 16 | ||
| Courant de courte durée nominale Icw | ||||
| 1s | un | 250 | ||
| Conductivité | 10/5 mA/V | |||
| Courant opérationnel Ie IEC/EN | ||||
| AC1/AC21A | ||||
| un | 10 | |||
| AC15 | ||||
| 110V | un | 5 | ||
| 220/230V | un | 3 | ||
| 380/400V | un | 2 | ||
| Puissance opérationnelle nominale en courant alternatif | ||||
| AC3 triphasé | ||||
| 220/230V | Kw | 1.5 | ||
| 380/440V | Kw | 2.2 | ||
| AC3 monophasé | ||||
| 110V | Kw | 0.3 | ||
| 220/230V | Kw | 0.55 | ||
| 380/440V | Kw | 0.75 | ||
| AC23A triphasé | ||||
| 220/230V | Kw | 1.8 | ||
| 380/440V | Kw | 3 | ||
| AC23A monophasé | ||||
| 110V | Kw | 0.7 | ||
| 220/230V | Kw | 0.75 | ||
| 380/440V | Kw | 1.1 | ||
| Courant opérationnel nominal en courant continu | ||||
| DC21A | ||||
| 785 | un | 10 | ||
| 505 | un | 7 | ||
| 110V | un | 2 | ||
| 220V | un | 0.7 | ||
| 440V | un | 0.2 | ||
| DC13 | ||||
| 145 | un | 3 | ||
| 785 | un | 3 | ||
| 505 | un | 2 | ||
| 110V | un | 1 | ||
| 220V | un | 0.3 | ||
| 440V | un | 0.1 | ||
| Dissipation de puissance | W | 0.4 | ||
| Caractéristiques mécaniques | ||||
| Vis à bornes | 2,5 M | |||
| Couple de serrage pour bornes max | Nm | 0.4 | ||
| Taille du conducteur | ||||
| AWG - Câble rigide | ||||
| Min | AWG | 20 | ||
| Max | AWG | 14 | ||
| AWG - Câble flexible | ||||
| Min | AWG | 20 | ||
| Max | AWG | 14 | ||
| Taille du conducteur (IEC) - Câble flexible | ||||
| Min | mm² | 0.5 | ||
| Max | mm² | 1.5 | ||
| Taille du conducteur (IEC) - Câble rigide | ||||
| Min | mm² | 0.5 | ||
| Max | mm² | 1.5 | ||
| Durée de vie mécanique | Cycles | 1x10⁶ | ||
| Données techniques UL | ||||
| Puissance du moteur pour un contrôle direct en ligne | ||||
| pour moteur triphasé | ||||
| 240V | CV | 2 | ||
| pour moteur monophasé | ||||
| 240V | CV | 0.75 | ||
| Conditions ambiantes | ||||
| température | ||||
| Température de fonctionnement | ||||
| Min | °C | -25 | ||
| max | °C | +55 | ||
| Température de stockage | ||||
| Min | °C | -40 | ||
| max | °C | +70 | ||
| Résistance et protection | ||||
| Degré IP frontal | IP40 | |||
| Terminals degré IP | IP20 (en) | |||
| Classification ETIM | ||||
| ETIM 8.0 | EC001029 - Sélecteur, complet | |||
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE LOVATO FR.pdf | 131 Mbytes |
|
