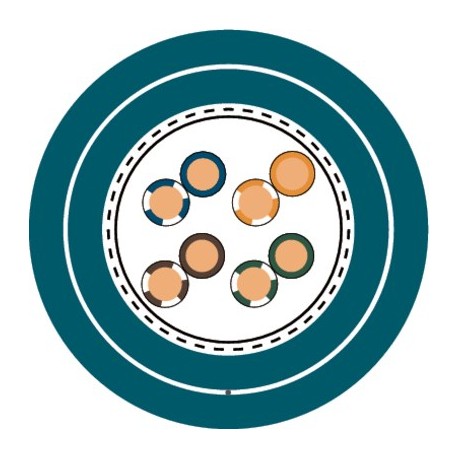

2170297 ETHERLINE P CAT.5e 4X2XAWG24/1 LAPP Câble Ethernet catégorie 5e, classe D pour pose fixe testé jusqu..

Avantages

• Communication parfaite entre le niveau capteur/actionneur et Internet
• Blindé contre les interférences
• Utilisable dans des locaux secs ou humides
• Peut être utilisé dans un réseau Ethernet industriel dans des environnements industriels difficiles
• Câbles avec gaine PUR: 1000 V UL - classe pour les installations proches des câbles de puissance

Applications

• 2 paires : 10/100 Mbit/s pour Ethernet industriel
• 4 paires : 10/100/1 000 Mbit/s pour Ethernet industriel
• convient aux applications EtherCAT et EtherNet/IP
• Utilisation industrielle
• Pose fixe

Particularités

• Un blindage double de qualité procure une excellente sécurité de transmission dans les environnements à sollicitation électromagnétique importante
• Gaine extérieure PUR hautement résistante aux huiles minérales et à l'abrasion
• Gaine extérieure sans halogène

Homologations / références de la norme

• Versions PUR : UL AWM Style 21576
• Non-propagateur de la flamme selon IEC 60332-1-2
• Sans halogène selon IEC 60754-1
  (quantité de gaz acides halogénés)
  Corrosivité des fumées selon IEC 60754-2
  (degré d'acidité)

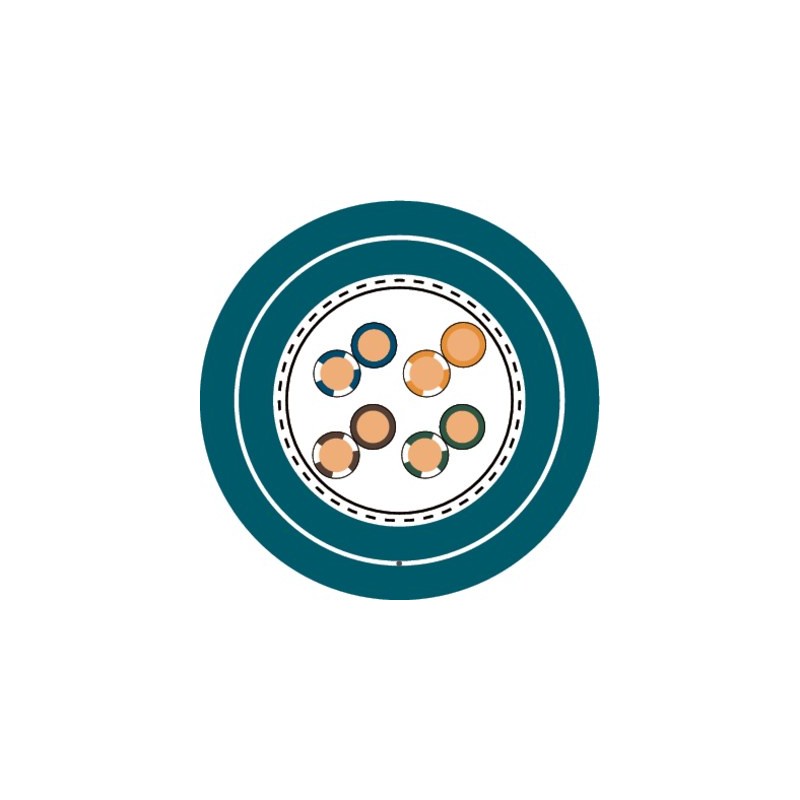

Constitution du produit

• Âme: massive
• Isolation du conducteur en mousse
• Version à 2 ou 4 paires
• SF/UTP : tresse de brins de cuivre étamé et de feuillard d'aluminium laminé en plastique comme blindage général
• Gaine : PVC / LSZH
• Couleur : bleu d'eau (RAL 5021)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM Classe 5.0 - Description : Câble de données

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000830
• ETIM 6.0 Classe-Description : Câbles de données

Tension de service

• (pas pour des applications à courant fort)
  125 V

Rayon de courbure minimum

• Pose fixe : 7.5 x diamètre câble
• En pose fixe : 8 x diamètre extérieur (câbles à 4 paires)

Tension d'essai

• Conducteur/Conducteur : 1000 V
• Conducteur/blindage : 500 V

Impédance caractéristique

• 100 Ω ± 15%

Plage de température

• câble avec gaine PUR
  Installation fixe : VDE -30 °C à +80 °C; UL/CSA -30 °C à +80 °C
  flexible : VDE -5 °C à +50 °C ; UL/CSA -5 °C à +80 °C
• Câble avec gaine extérieure sans halogène pose fixe : -30 °C à +80 °C Mobile : -5 °C à +60 °C
