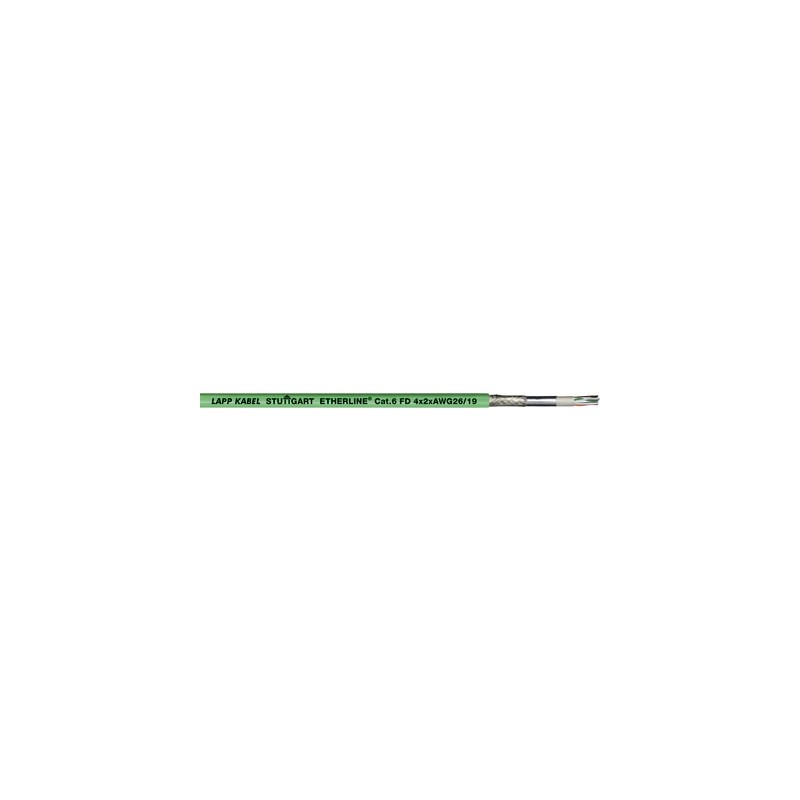

2170488 ETHERLINE FD P CAT.6 4X2XAWG26 LAPP Câble Ethernet catégorie 6, classe E pour l’utilisation en chaîn..

Avantages

• Câble de transmission de données très souple à gaine extérieure PUR. Longue durée de vie même dans des conditions climatiques difficiles.
• Blindage haute qualité contre les interférences électromagnétiques

Applications

• Pour une utilisation en chaînes porte-câbles ou sur les parties mobiles de machines en locaux secs ou humides
• Seulement pour applications en cordons patch (60 m max.)
• convient aux applications EtherCAT et EtherNet/IP
• Construction industrielle et d'appareils
• 4 paires : 10/100/1 000 Mbit/s pour Ethernet industriel

Particularités

• Non-propagateur de la flamme selon IEC 60332-1-2
• La gaine extérieure PUR résiste à la plupart des huiles et des fluides hydrauliques
• CAT.6 pour chaînes porte-câbles !
• Au moins 1 million de cycles de flexion en chaîne porte-câbles

Homologations / références de la norme

• UL/CSA type CMX (UL 444)

Constitution du produit

• Conducteur multibrins, cuivre étamé
• AWG26 (19 brins)
• Isolant conducteur : PE
• Gaine intérieure : copolymère thermoplastique (FRNC)
• SF/UTP : tresse de brins de cuivre étamé et de feuillard d'aluminium laminé en plastique comme blindage général
• Gaine extérieure PUR sans halogène
• Couleur : vert (RAL 6018)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM Classe 5.0 - Description : Câble de données

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000830
• ETIM 6.0 Classe-Description : Câbles de données

Tension de service

• 100 V max. (pas pour de applications à courant fort)

Rayon de courbure minimum

• En pose fixe : 4 x diamètre extérieur
• En utilisation mobile : 7,5 x diamètre extérieur

Tension d'essai

• 700 V

Impédance caractéristique

• nom. 100 Ω selon IEC 61156-6

Plage de température

• Installation fixe : -40 °C à +80 °C
• En utilisation mobile : -30°C à +70°C
