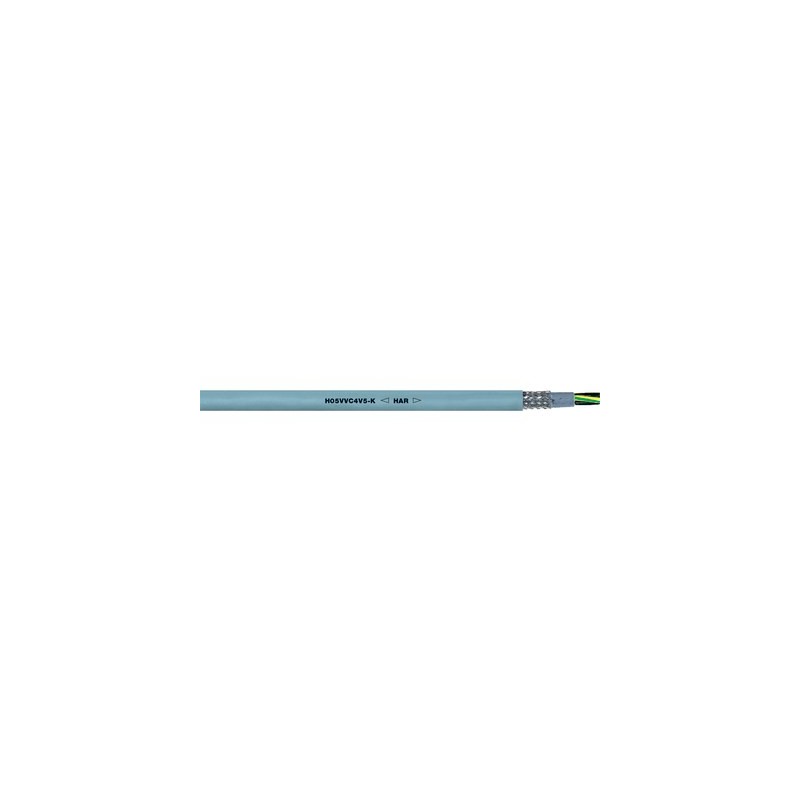

0035722 ÖLFLEX 140 CY H05VVC4V5-K 5G1 LAPP Câble de commande en PVC harmonisé (EN 50525-2-51)

Avantages

• Taux d'acceptation élevé en Europe en raison de l'harmonisation

Applications

• Ingénierie industrielle
  Ingénierie mécanique
  Chauffage et climatisation
• Machine-outils
• En locaux secs et humides (mélanges eau-huile inclus), mais ne convient pas à un usage en extérieur
• Pour pose fixe en présence de sollicitations mécaniques moyennes ou une utilisation partiellement mobile sans guidage et non soumise à la traction
• En milieu CEM critique
  (compatibilité électromagnétique)

Particularités

• Non-propagateur de la flamme selon IEC 60332-1-2
• Résistant aux huiles selon EN 50363-4-1 : TM5
• Blindage à fort taux de recouvrement
  Faible impédance de transfert
  (max. 250 Ω/km à 30 MHz)

Homologations / références de la norme

• EN 50525-2-51

Constitution du produit

• Âme à brins fins en cuivre nu
• Isolant en PVC
• Assemblage en couches
• Gaine intérieure : PVC, grise
• Tresse de blindage en cuivre étamé
• Gaine : PVC, à résistance accrue à l’huile, gris (similaire à RAL 7001)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM Classe 5.0 - Description : Câble de commande

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000104
• ETIM 6.0 Classe-Description : Câble de commande

Code d'identification du conducteur

• Noir numéroté blanc selon VDE 0293-1

Constitution de l'âme

• Brins fins selon VDE 0295,
  Classe 5 / IEC 60228 classe 5

Rayon de courbure minimum

• Occasionnellement mobile : 20 x diamètre extérieur
• En pose fixe : 6 x diamètre extérieur

Tension nominale

• U₀/U: 300/500 V

Tension d'essai

• 2000 V

Conducteur de protection

• G = avec conducteur de protection V/J
• X = sans conducteur de protection

Plage de température

• Occasionnellement mobile : -5°C à +70°C
• En pose fixe : -40°C à +70°C
