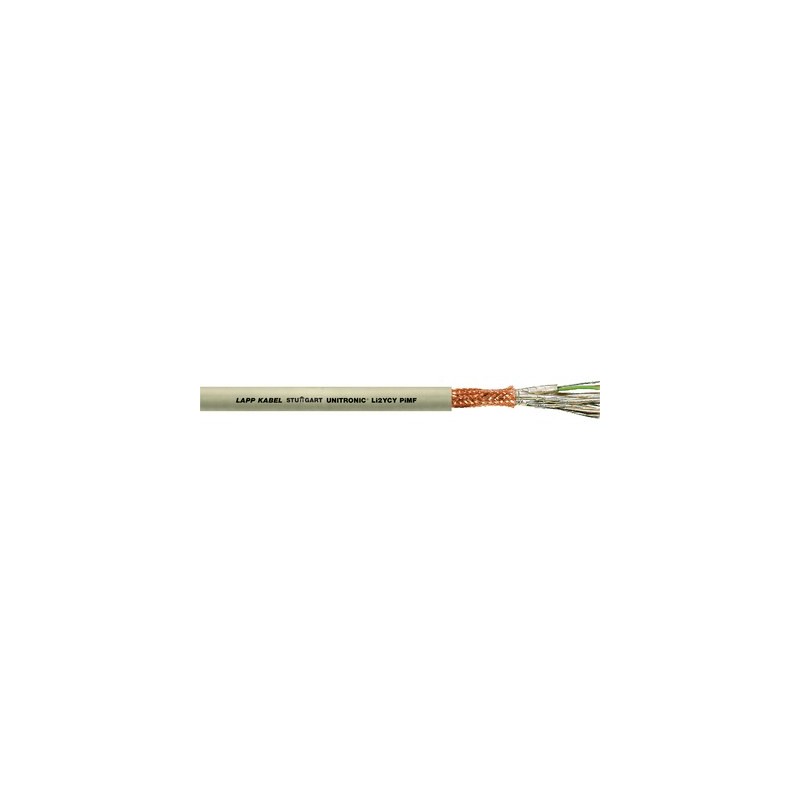

0034060 UNITRONIC Li2YCY PiMF 2x2x0,5 LAPP Câble de transmission de données blindé avec isolation PE des con..

Avantages

• Câble de transmission de données faiblement capacitif avec paires blindées et tresse de blindage générale
• Particulièrement adapté au câblage des systèmes de données et aux commandes dans les usines industrielles de grande taille
• Les paires blindées individuellement et la tresse de blindage générale minimisent les interférences électriques
• Découplage des circuits grâce à l'assemblage par paires torsadées (TP) (effets de diaphonie)

Applications

• Pour le renforcement des exigences de l'atténuation de la diaphonie à l'extrémité éloignée et des fortes interférences électriques dans les circuits
• Convient à la transmission de signaux à fréquence et tension variables et des signaux sensibles.
• Utilisable de manière polyvalente dans l'électronique des matériels informatiques, les équipements électroniques de commande, les matériels bureautiques, les balances, etc.
• Pour la transmission de données de mesure pour les interfaces de série à 2 brins
• Dédié aux applications à flexibilité limitée et pour des installations fixes en intérieur sec ou humide

Particularités

• Non-propagateur de la flamme selon IEC 60332-1-2

Constitution du produit

• Âme à 7 brins ou à brins fins (à partir de 1 mm²) composée de brins de cuivre nu
• Isolation du conducteur en polyéthylène (PE)
• Conducteurs assemblés en paires torsadées
• Ruban plastique, feuillard aluminium statique sur film plastique et brin de bourrage en cuivre pour chaque paire
• Tresse de blindage en fils de cuivre nu
• Gaine extérieure en PVC
  Couleur de la gaine extérieure : gris silex (RAL 7032)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM Classe 5.0 - Description : Câble de commande

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000104
• ETIM 6.0 Classe-Description : Câble de commande

Code d'identification du conducteur

• 0.22 mm²-0.5 mm² :
  selon DIN 47100, cf. le tableau T9
• 1.0 mm² :
  conducteur a : blanc, conducteur b : noir

Capacité mutuelle

• À 800 Hz :
  0,22 mm² : max. 70 nF/km
  0,34 mm² max. 70 nF/km
  0,5 mm² max. 75 nF/km
  1,0 mm² max. 85 nF/km

Inductivité

• 0,4 mH/km environ

Constitution de l'âme

• Conducteur à brins toronnés, basée sur VDE 0881, 7 brins

Rayon de courbure minimum

• Occasionnellement mobile : 20 x diamètre extérieur
• En pose fixe : 10 x diamètre extérieur

Tension d'essai

• Conducteur/Conducteur : 2000 V
• Conducteur/Blindage : 1000 V

Impédance caractéristique

• 85 Ohm environ (> 1 MHz)

Plage de température

• Occasionnellement mobile : -5°C à +70°C
• Pose fixe : -40°C à +80°C
