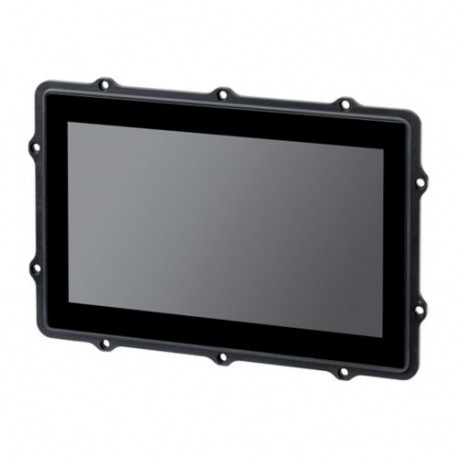

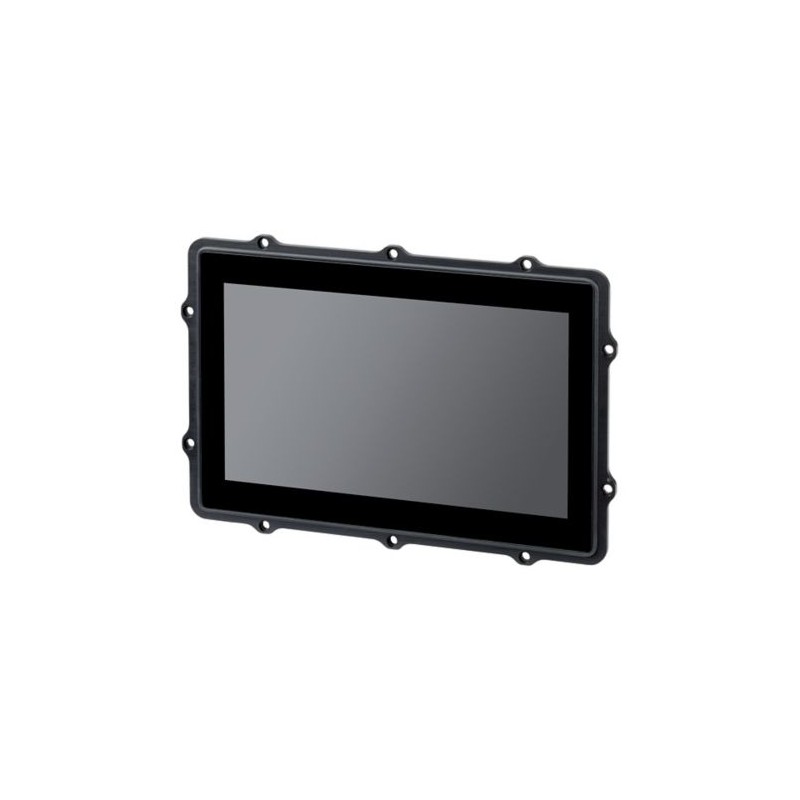

XV-313-10-B00-A11-1C 197898 Y7-197898 EATON ELECTRIC terminal Tactil 10" Capacitif multi-touch 1024 x 600 Et..
XV-313-10-B00-A11-1C
197898
Y7-197898
EATON-MOELLER
terminal Tactil; 10"; Capacitif multi-touch; 1024 x 600; Ethernet; RS232; RS485; LA CAN; Licence PLC incluse; Runtime Galileo
Eaton XV-313 Rear mounting control panel; 24VDC;10 Inches PCT-Displ.;1024x600;2xEthernet;1xRS232;1xRS485;1xCAN;1xSD slot;PLC function can be fitted by user XV-313-10-B00-A11-1C
Écran Multi-Touch avec SPS, XV-313, gamme de produits : XV300 10.1z, fonction : HMI-PLC (PLC intégré), panneau de commande avec SPS pour l’installation arrière, même caractéristique que la série : interface Ethernet, CAN, périphérique USB, hôte USB, RS232, RS485, emplacement pour carte SD, système d’exploitation Windows Embedded Compact 7 pro, licence d’exécution du logiciel de visualisation intégré, type d’affichage : écran couleur, TFT, anti-éblouissement, technologie tactile : Capacitif multi-touch (PCT), nombre de couleurs : 16777216 (saturation des couleurs 24 bits), résolution : WSVGA, 1024 x 600 pixels, projection verticale : oui, diagonale de l’écran : 10,1, écran large pouces, boîtier en plastique et façade en verre dans un cadre en aluminium, système d’exploitation : Windows Embedded Compact 7 Pro, licence API : licence API incluse, certificats de licence pour les interfaces embarquées : non requises, interfaces intégrées : 1 x Ethernet 10/100 Mbps, 1 x RS232, 1 x RS485, 1 x USB-Host 2.0, 1 x périphérique USB, 1 x CANopen®/easyNet, version avant : trempé, verre anti-éblouissement sans cadre, utilisation : pour montage arrière, prises : pour carte SD : 1 carte mémoire d’automatisation : en option avec cartes SC -> Réf. 181638, module de communication enfichable (en option) : non, capteur tactile, écran tactile multi-doigts, perte de puissance 18 W, classe de sécurité (IEC/EN 60529, EN50178, VBG 4) : IP65 (à l’avant selon EN 60529-1), IP20 (à l’arrière selon EN 60529-1), NEMA 4X NEMA12 (selon NEMA 250-2003)
Commande industrielle API > Panneau à écran graphique
Terminaux tactiles IHM
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Related products
▲Les plus vendus
▲En savoir plus
▲Spécifications générales
Product Name
Eaton XV-313 Touch panel
Catalog Number
197898
Model Code
XV-313-10-B00-A11-1C
EAN
7640130099456
Product Length/Depth
282 mm
Product Height
55.7 mm
Product Width
190 mm
Product Weight
1.21 kg
Certifications
Certified by UL for use in Canada
EN 50178
DNV GL
UL 61010-2-201
UL File No.: E205091
IEC/EN 61131-2
CE
EMC according to 2014/30/EU
UL Listed
CUL
EN 50178
DNV GL
UL 61010-2-201
UL File No.: E205091
IEC/EN 61131-2
CE
EMC according to 2014/30/EU
UL Listed
CUL
Features & Functions
Enclosure material
Insulated material
Features
Portrait format
Operating System Windows Embedded Compact 7 pro
Integrated Runtime visualization software license
RS485
Fanless CPU and system cooling, natural convection-based passive cooling
RS232
Target and web visualization
USB Host
USB device
Slot for SD card
CAN
Ethernet interface
Operating System Windows Embedded Compact 7 pro
Integrated Runtime visualization software license
RS485
Fanless CPU and system cooling, natural convection-based passive cooling
RS232
Target and web visualization
USB Host
USB device
Slot for SD card
CAN
Ethernet interface
Fitted with:
Recipes
Printer output
1 x RS232 (built-in interface)
1 x RS485 (built-in interface)
Message system (incl. buffer and confirmation)
SW interfaces
Message indication
Color display
1 x CANopen®/easyNet (built-in interfaces)
1 x USB host 2.0 (built-in interface)
1 x USB device (built-in interface)
1 x Ethernet 10/100 Mbps (built-in interfaces)
Printer output
1 x RS232 (built-in interface)
1 x RS485 (built-in interface)
Message system (incl. buffer and confirmation)
SW interfaces
Message indication
Color display
1 x CANopen®/easyNet (built-in interfaces)
1 x USB host 2.0 (built-in interface)
1 x USB device (built-in interface)
1 x Ethernet 10/100 Mbps (built-in interfaces)
Functions
Additional software components, loadable
Process value representation (output) possible
Process default value (input) possible
Process value representation (output) possible
Process default value (input) possible
General
Battery runtime
Back-up of real-time clock: BR 2330, non-replaceable (soldered)
Degree of protection
NEMA 4X
NEMA 12
IP65
IP20, rear (according to EN 60529-1)
NEMA 12
IP65
IP20, rear (according to EN 60529-1)
Degree of protection (front side)
NEMA 12
IP65
IP65
Fuse type
Built-in fuse (not accessible)
Lifespan
50,000 h (Service life of back-lighting)
Model
Plastic enclosure and glass panel in aluminum mounting frame
Mounting method
Flush mounting - Inclination from vertical: ±45° (if using natural convection)
Flush mounting - Clearance: Width x Height x Depth ≥ 30 mm (1.18")
Flush mounting - Clearance: Width x Height x Depth ≥ 30 mm (1.18")
Potential isolation
Power supply: no
Protection against polarity reversal
Yes
Product category
XV-300
RoHs conformity
Yes
Software
GALILEO, Visualization software, Engineering
XSOFT-CODESYS-2, PLC-Programming software, Engineering
XSOFT-CODESYS, Visualization software, Engineering
XSOFT-CODESYS-3, PLC-Programming software, Engineering
XSOFT-CODESYS-2, PLC-Programming software, Engineering
XSOFT-CODESYS, Visualization software, Engineering
XSOFT-CODESYS-3, PLC-Programming software, Engineering
Type
Voltage type
DC
Ambient conditions, mechanical
Shock resistance
15 g, 11 ms, Mechanical
Vibration resistance
9 - 60 Hz, ± 0.15 mm
5 - 9 Hz, ± 3.5 mm
5 - 9 Hz, ± 3.5 mm
Climatic environmental conditions
Air pressure
795 - 1080 hPa (operation)
Ambient operating temperature - min
0 °C
Ambient operating temperature - max
50 °C
Ambient storage temperature - min
-20 °C
Ambient storage temperature - max
60 °C
Climatic proofing
Cold to EN 60068-2-1
Damp heat, constant, to IEC 60068-2-3
Dry heat to IEC 60068-2-2
Damp heat, constant, to IEC 60068-2-3
Dry heat to IEC 60068-2-2
Environmental conditions
Condensation: Non-condensing
Operating temperature - min
0 °C
Operating temperature - max
50 °C
Relative humidity
10 - 95 % (non-condensing)
Electro magnetic compatibility
Emitted interference
According to IEC/EN 61000-6-4
Interference immunity
According to EN 61000-6-2
Voltage dips
≤ 10 ms from rated voltage (24 V DC)
5 ms from undervoltage (19.2 V DC)
5 ms from undervoltage (19.2 V DC)
Electrical rating
Permissible voltage
35 V DC (for a duration of < 100 ms)
18.0 - 31.2 V DC, absolute with ripple
18 - 31.2 V DC, battery powered (rated operating voltage -25 %/+30 %)
19.2 - 30 V DC, effective (rated operating voltage -20 %/+25 %)
18.0 - 31.2 V DC, absolute with ripple
18 - 31.2 V DC, battery powered (rated operating voltage -25 %/+30 %)
19.2 - 30 V DC, effective (rated operating voltage -20 %/+25 %)
Power consumption
Max. 18 W
18 W typ.
15.5 W
18 W typ.
15.5 W
Rated operational voltage
24 V DC (power-supply - safety extra low voltage)
Supply voltage at AC, 50 Hz - min
0 VAC
Supply voltage at AC, 50 Hz - max
0 VAC
Supply voltage at DC - min
19.2 VDC
Supply voltage at DC - max
30 VDC
Communication
Interfaces
USB 2.0 host (not galvanically isolated)
RS232 (not galvanically isolated, 9-pin SUB-D plug, UNC)
10/100 Mbps Ethernet connection
RS485 (not galvanically isolated, 9-pin SUB-D plug, UNC)
CAN (not galvanically isolated, 9-pin SUB-D plug, UNC)
USB 2.0 device (not galvanically isolated)
RS232 (not galvanically isolated, 9-pin SUB-D plug, UNC)
10/100 Mbps Ethernet connection
RS485 (not galvanically isolated, 9-pin SUB-D plug, UNC)
CAN (not galvanically isolated, 9-pin SUB-D plug, UNC)
USB 2.0 device (not galvanically isolated)
Number of slots
1 (for SD-Card)
Protocol
MODBUS
EtherNet/IP
TCP/IP
CAN
EtherCAT
EtherNet/IP
TCP/IP
CAN
EtherCAT
Display
Display contrast ratio
500:1
Display lighting
LED
Dimmable via software
Dimmable via software
Display size
222.72 x 125.28 mm
16:9
16:9
Display type
Color display, TFT, anti-glare
Anti-glare tempered glass without bezel
TFT
Anti-glare tempered glass without bezel
TFT
Luminance intensity
400 cd/m²
Number of colors of the display
16777216
Resolution
- 1024 x 600
- WSVGA
Screen size (diagonal)
10.1 in
Touch technology
Capacitive multitouch
Multi-touch touch panel touch sensor
Projected Capacitive Touch (PCT)
Multi-touch touch panel touch sensor
Projected Capacitive Touch (PCT)
System
Backup time
10 years, typ. (time at zero voltage)
Memory
DRAM: 512 MByte RAM
SD card, Type: SDSC, SDHC (external memory)
Flash: 1 GByte SLC
NVRAM: 128kByte Retain
SD card, Type: SDSC, SDHC (external memory)
Flash: 1 GByte SLC
NVRAM: 128kByte Retain
Memory capacity
512,000 kByte
Operating system
Windows Embedded Compact 7 Pro
Processor
ARM Cortex-A9 800 MHz
Design verification
Equipment heat dissipation, current-dependent Pvid
18 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
18 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CA 50 Hz (EF007532) | 0 V |
| Tension d'alimentation CA 60 Hz (EF007533) | 0 V |
| Tension d'alimentation CC (EF007534) | 19.2 V |
| Type de tension d'alimentation (EF002991) | CC |
| Puissance absorbée (EF000346) | 18 W |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 1 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 1 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 1 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 2 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 1 |
| Avec interfaces logicielles (EF003121) | Oui |
| supporte le protocole pour EtherCAT (EF017564) | Oui |
| Protocole pris en charge pour TCP/IP (EF003050) | Oui |
| Protocole pris en charge pour PROFIBUS (EF003052) | Non |
| Protocole pris en charge pour CAN (EF003053) | Oui |
| Protocole pris en charge pour INTERBUS (EF003054) | Non |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Oui |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Oui |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Non |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| Maître IO-Link (EF007298) | Non |
| Finition de l'écran (EF008244) | TFT |
| Avec écran couleur (EF003097) | Oui |
| Nombre de couleurs de l'écran (EF003098) | 16777216 |
| Nombre d'échelles de gris/de bleu de l'écran (EF008515) | 0 |
| Diagonale de l'écran (EF002032) | 10.1 inch |
| Nombre de pixels, horizontal (EF003099) | 1024 |
| Nombre de pixels, vertical (EF003100) | 600 |
| Mémoire projet/mémoire utilisateur utiles (EF003108) | 512000 kByte |
| Avec clavier numérique (EF003105) | Non |
| Avec clavier alphabétique (EF003106) | Non |
| Nombre de touches de fonction, programmable (EF003103) | 0 |
| Nombre de touches à LED (EF009259) | 0 |
| Nombre de touches système (EF009260) | 1 |
| Technologie tactile (EF010884) | Multicontact capacitif |
| Avec affichage de messages (EF003109) | Oui |
| Avec système de message (tampon et acquittement inclus) (EF003110) | Oui |
| Représentation des valeurs de processus (sortie) possible (EF003111) | Oui |
| Valeur de processus par défaut (entrée) possible (EF003112) | Oui |
| Avec recettes (EF003113) | Oui |
| Nombre de niveaux de protection par mot de passe (EF003114) | 200 |
| Sortie d'impression disponible (EF003115) | Oui |
| Nombre de langues en ligne (EF003116) | 100 |
| Composants logiciels supplémentaires, chargeables (EF003117) | Oui |
| Classe de protection (IP), face avant (EF003118) | IP65 |
| Type de protection NEMA, frontale (EF011961) | 12 |
| certifié pour zone à risque UL classe I (EF017622) | Non |
| certifié pour zone à risque UL classe II (EF017625) | Non |
| certifié pour zone à risque UL classe III (EF017627) | Non |
| certifié pour zone à risque UL division 1 (EF017628) | Non |
| certifié pour zone à risque UL division 2 (EF017629) | Non |
| certifié pour zone à risque UL groupe A (acétylène) (EF017632) | Non |
| certifié pour zone à risque UL groupe B (hydrogène) (EF017633) | Non |
| certifié pour zone à risque UL groupe C (éthylène) (EF017635) | Non |
| certifié pour zone à risque UL groupe D (propane) (EF017636) | Non |
| certifié pour zone à risque UL groupe E (poussière de métal) (EF017637) | Non |
| certifié pour zone à risque UL groupe F (poussière carbonée) (EF017638) | Non |
| certifié pour zone à risque UL groupe G (poussière non conductrice) (EF017639) | Non |
| Température de fonctionnement (EF002393) | 0 °C |
| Montage possible sur barres profilées (EF003972) | Non |
| Montage mural/direct possible (EF007020) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Largeur de l'avant (EF003651) | 254.4 mm |
| Hauteur de l'avant (EF003652) | 164.5 mm |
| Profondeur d'encastrement (EF000218) | 57.1 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XV-313-10-B00-A11-1C Y7-197898 197898 ES_179671.pdf | 2 Mbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
