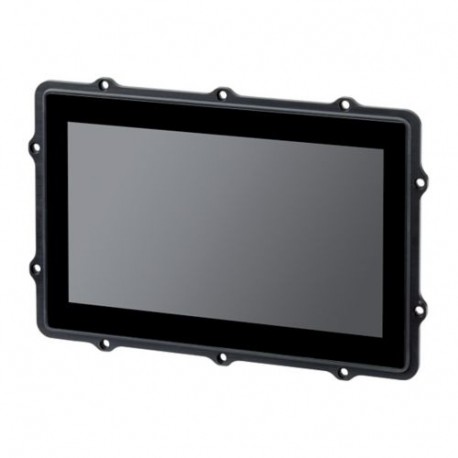

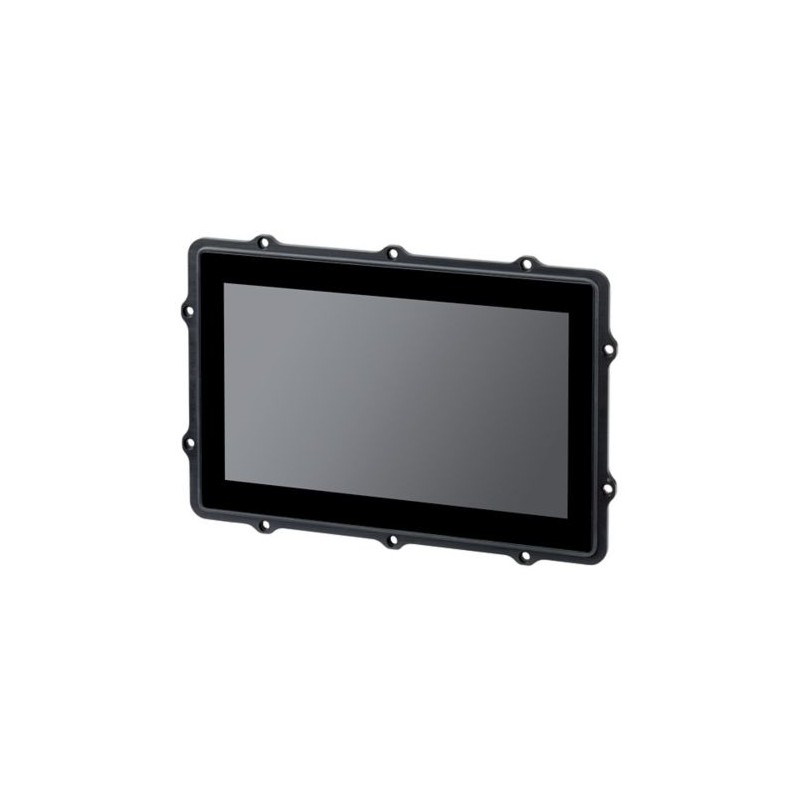

XV-313-10-B00-A11-1C 197898 Y7-197898 EATON ELECTRIC Terminale tattile 10" Capacitivo multi-touch 1024 x 600..
XV-313-10-B00-A11-1C
197898
Y7-197898
EATON-MOELLER
Terminale tattile; 10"; Capacitivo multi-touch; 1024 x 600; Ethernet; RS232; RS485; La commissione per i la politica dell' Licenza PLC inclusa; Runtime Galileo
Eaton XV-313 Rear mounting control panel; 24VDC;10 Inches PCT-Displ.;1024x600;2xEthernet;1xRS232;1xRS485;1xCAN;1xSD slot;PLC function can be fitted by user XV-313-10-B00-A11-1C
Schermo multi-touch con SPS, XV-313, linea di prodotti: XV300 10.1z, funzione: HMI-PLC (PLC integrato), pannello di controllo con SPS per l'installazione posteriore, stessa caratteristica della serie: interfaccia Ethernet, CAN, dispositivo USB, host USB, RS232, RS485, slot per schede SD, sistema operativo Windows Embedded Compact 7 pro, licenza runtime del software di visualizzazione integrato, Tipo di schermo: Schermo a colori, TFT, antiriflesso, tecnologia touch: multi-touch capacitivo (PCT), numero di colori: 16777216 (saturazione del colore a 24 bit), risoluzione: WSVGA, 1024 x 600 pixel, proiezione verticale: sì, diagonale dello schermo: 10,1, pollici panoramici, alloggiamento in plastica e frontale in vetro con telaio in alluminio, sistema operativo: Windows Embedded Compact 7 Pro, Licenza PLC: Licenza PLC inclusa, certificati di licenza per interfacce integrate: non richiesto, Interfacce integrate: 1 x Ethernet 10/100 Mbps, 1 x RS232, 1 x RS485, 1 x USB-Host 2.0, 1 x dispositivo USB, 1 x CANopen®/easyNet, versione frontale: Vetro antiriflesso temperato senza cornice, utilizzo: per montaggio posteriore, spine: per scheda SD: 1 scheda di memoria per l'automazione: opzionale con schede SC-> Art. n. 181638, modulo di comunicazione plug-in (opzionale): no, sensore tattile Touch screen multidito, perdita di potenza 18 W, classe di sicurezza (IEC/EN 60529, EN50178, VBG 4): IP65 (sul lato anteriore secondo EN 60529-1), IP20 (sul retro secondo EN 60529-1), NEMA 4X NEMA12 (secondo NEMA 250-2003)
sistemi di controllo industriali (PLC) > pannello grafico
Terminali Touch HMI
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Pannello touch Eaton XV-313
Sigla catalogo
197898
EAN
7640130099456
Lunghezza/profondità del prodotto
282 mm
Altezza prodotto
55.7 mm
Larghezza prodotto
190 mm
Peso prodotto
1.21 kg
Certificazione/i
Certified by UL for use in Canada
EN 50178
DNV GL
UL 61010-2-201
UL File No.: E205091
IEC/EN 61131-2
CE
EMC according to 2014/30/EU
UL Listed
CUL
EN 50178
DNV GL
UL 61010-2-201
UL File No.: E205091
IEC/EN 61131-2
CE
EMC according to 2014/30/EU
UL Listed
CUL
Codice modello
XV-313-10-B00-A11-1C
Features & Functions
Materiale custodia
Materiale isolante
Caratteristiche
Formato verticale
Sistema operativo Windows Embedded Compact 7 pro
Licenza software di visualizzazione runtime integrata
RS485
CPU senza ventola e raffreddamento del sistema, raffreddamento passivo basato su convezione naturale
RS232
Visualizzazione target e web
Host USB
Dispositivo USB
Slot per scheda SD
CAN
interfaccia Ethernet
Sistema operativo Windows Embedded Compact 7 pro
Licenza software di visualizzazione runtime integrata
RS485
CPU senza ventola e raffreddamento del sistema, raffreddamento passivo basato su convezione naturale
RS232
Visualizzazione target e web
Host USB
Dispositivo USB
Slot per scheda SD
CAN
interfaccia Ethernet
Dotato di:
Ricette
Uscita stampante
1 x RS232 (interfaccia integrata)
1 x RS485 (interfaccia integrata)
Sistema di segnalazione (inclusi buffer e conferma)
Interfacce SW
Indicatore di segnalazione
Display a colori
1 x CANopen®/easyNet (interfacce integrate)
1 x host USB 2.0 (interfaccia integrata)
1 x dispositivo USB (interfaccia integrata)
1 x Ethernet 10/100 Mbps (interfacce integrate)
Uscita stampante
1 x RS232 (interfaccia integrata)
1 x RS485 (interfaccia integrata)
Sistema di segnalazione (inclusi buffer e conferma)
Interfacce SW
Indicatore di segnalazione
Display a colori
1 x CANopen®/easyNet (interfacce integrate)
1 x host USB 2.0 (interfaccia integrata)
1 x dispositivo USB (interfaccia integrata)
1 x Ethernet 10/100 Mbps (interfacce integrate)
Funzioni
Componenti software aggiuntivi, caricabili
rappresentazione dei valori del processo (output) possibile
inserimento dei valori del processo (input) possibile
rappresentazione dei valori del processo (output) possibile
inserimento dei valori del processo (input) possibile
General
Durata operativa della batteria
Back-up dell'orologio in tempo reale: BR 2330, non sostituibile (saldato)
Grado di protezione
NEMA 4X
NEMA 12
IP65
IP20, posteriore (in conformità a EN 60529-1)
NEMA 12
IP65
IP20, posteriore (in conformità a EN 60529-1)
Grado di protezione (lato anteriore)
NEMA 12
IP65
IP65
Tipo di fusibile
Fusibile integrato (non accessibile)
Durata
50000 ore (durata retroilluminazione)
Modello
Corpo in plastica e pannello in vetro con telaio portante in alluminio
Metodo di montaggio
Montaggio a incasso - inclinazione dalla verticale: ±45° (se si utilizza la convezione naturale)
Montaggio a incasso - Spazio: Larghezza x Altezza x Profondità ≥ 30 mm (1,18")
Montaggio a incasso - Spazio: Larghezza x Altezza x Profondità ≥ 30 mm (1,18")
Separazione galvanica
Alimentazione: no
Protezione contro inversioni di polarità
Sì
Categoria prodotto
XV-300
Conformità RoHs
Sì
Software
GALILEO, Software di visualizzazione, Ingegneria
XSOFT-CODESYS-2, Software di programmazione PLC, Ingegnerizzazione
XSOFT-CODESYS, Software di visualizzazione, Ingegneria
XSOFT-CODESYS-3, Software di programmazione PLC, Ingegnerizzazione
XSOFT-CODESYS-2, Software di programmazione PLC, Ingegnerizzazione
XSOFT-CODESYS, Software di visualizzazione, Ingegneria
XSOFT-CODESYS-3, Software di programmazione PLC, Ingegnerizzazione
Tipo
Tipo di tensione
DC
Ambient conditions, mechanical
Resistenza agli urti
15 g, 11 ms, meccanico
Resistenza alle vibrazioni
9 - 60 Hz, ± 0,15 mm
5 - 9 Hz, ± 3,5 mm
5 - 9 Hz, ± 3,5 mm
Climatic environmental conditions
Pressione dell’aria
795 - 1080 hPa (funzionamento)
Temperatura ambiente di esercizio - min
0 °C
Temperatura ambiente di esercizio - max
50 °C
Temperatura ambiente di stoccaggio - min
-20 °C
Temperatura ambiente di stoccaggio - max
60 °C
Idoneità climatica
Freddo conforme a EN 60068-2-1
Caldo umido, costante, a IEC 60068-2-3
Calore secco conforme a IEC 60068-2-2
Caldo umido, costante, a IEC 60068-2-3
Calore secco conforme a IEC 60068-2-2
Condizioni ambientali
Condensazione: Senza condensa
Temperatura di esercizio - min
0 °C
Temperatura di esercizio - max
50 °C
Umidità relativa
10 - 95% (senza condensa)
Electro magnetic compatibility
Disturbi emessi
secondo IEC/EN 61000-6-4
Immunità
Secondo EN 61000-6-2
Buchi di tensione
≤ 10 ms dalla tensione nominale (24 V DC)
5 ms da sottotensione (19,2 V DC)
5 ms da sottotensione (19,2 V DC)
Electrical rating
Tensione consentita
35 V DC (per durata < 100 ms)
18,0 - 31,2 V DC, assoluta con ondulazione
18 - 31,2 V DC, alimentazione batteria (tensione esercizio nominale -25%/+30%)
19,2 - 30 V DC, efficace (tensione d'esercizio nominale: -20%/+25%)
18,0 - 31,2 V DC, assoluta con ondulazione
18 - 31,2 V DC, alimentazione batteria (tensione esercizio nominale -25%/+30%)
19,2 - 30 V DC, efficace (tensione d'esercizio nominale: -20%/+25%)
Consumo energetico
Max 18 W
18 W tip.
15,5 W
18 W tip.
15,5 W
Tensione nominale di esercizio
24 V DC (alimentazione - tensione extra bassa di sicurezza)
Tensione di alimentazione a 50 Hz AC - min
0 VAC
Tensione di alimentazione a 50 Hz AC - max
0 VAC
Tensione di alimentazione a DC - min
19.2 VDC
Tensione di alimentazione in DC - max
30 VDC
Communication
Interfacce
Host USB 2.0 (non isolato galvanicamente)
RS232 (senza isolamento galvanico, Connettore maschio SUB-D a 9 pin, UNC)
Connessione Ethernet 10/100 Mbps
RS485 (senza isolamento galvanico, Connettore maschio SUB-D a 9 pin, UNC)
CAN (senza isolamento galvanico, Connettore maschio SUB-D a 9 pin, UNC)
Dispositivo USB 2.0 (non isolato galvanicamente)
RS232 (senza isolamento galvanico, Connettore maschio SUB-D a 9 pin, UNC)
Connessione Ethernet 10/100 Mbps
RS485 (senza isolamento galvanico, Connettore maschio SUB-D a 9 pin, UNC)
CAN (senza isolamento galvanico, Connettore maschio SUB-D a 9 pin, UNC)
Dispositivo USB 2.0 (non isolato galvanicamente)
Numero di slot
1 (per scheda SD)
Protocollo
MODBUS
EtherNet/IP
TCP/IP
CAN
EtherCAT
EtherNet/IP
TCP/IP
CAN
EtherCAT
Display
Rapporto di contrasto display
500:1
Illuminazione display
LED
Intensità regolabile tramite software
Intensità regolabile tramite software
Dimensioni di visualizzazione
222,72 x 125,28 mm
16:9
16:9
Tipo display
Display a colori, TFT, antiriflesso
Vetro temperato antiriflesso senza cornice
TFT
Vetro temperato antiriflesso senza cornice
TFT
Intensità luminanza
400 cd/m²
Numero di colori del display
16777216
Risoluzione
- 1024 x 600
- WSVGA
Dimensione schermo (diagonale)
10.1 in
Tecnologia “touch”
multitouch capacitivo
Sensore touch del pannello a sfioramento multi-touch
Touchscreen capacitivo proiettato (PCT)
Sensore touch del pannello a sfioramento multi-touch
Touchscreen capacitivo proiettato (PCT)
System
Tempo di autonomia
10 anni, tip. (tempo a tensione zero)
Memoria
DRAM: 512 MByte di RAM
scheda SD, Tipo: SDSC, SDHC (memoria esterna)
Flash: SLC da 1 GByte
NVRAM: 128 kByte - ritenzione
scheda SD, Tipo: SDSC, SDHC (memoria esterna)
Flash: SLC da 1 GByte
NVRAM: 128 kByte - ritenzione
Capacità di memoria
512.000 kByte
Sistema operativo
Windows Embedded Compact 7 Pro
Processore
ARM Cortex-A9 800 MHz
Design verification
Dissipazione apparecchiature, dipendente da corrente Pvid
18 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
18 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
I requisiti della norma di prodotto sono soddisfatti.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione AC 50 Hz (EF007532) | 0 V |
| tensione di alimentazione AC 60 Hz (EF007533) | 0 V |
| tensione di alimentazione DC (EF007534) | 19.2 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| assorbimento di potenza (EF000346) | 18 W |
| numero di interfacce HW Industrial Ethernet (EF003020) | 1 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 1 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 1 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW USB (EF003025) | 2 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW altre (EF003027) | 1 |
| con interfacce SW (EF003121) | Sì |
| supporta il protocollo per EtherCAT (EF017564) | Sì |
| supporta il protocollo per TCP/IP (EF003050) | Sì |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | Sì |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | Sì |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | Sì |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | No |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio GSM (EF008524) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| tipo di display (EF008244) | TFT |
| con display a colori (EF003097) | Sì |
| numero di colori del display (EF003098) | 16777216 |
| numero di livelli di grigio/blu del display (EF008515) | 0 |
| diagonale schermo (EF002032) | 10.1 inch |
| numero di pixel orizzontali (EF003099) | 1024 |
| numero di pixel verticali (EF003100) | 600 |
| memoria di progettazione utilizzabile/memoria utente (EF003108) | 512000 kByte |
| con tastiera numerica (EF003105) | No |
| con tastiera alfanumerica (EF003106) | No |
| numero di tasti funzione programmabili (EF003103) | 0 |
| numero dei tasti con LED (EF009259) | 0 |
| numero dei tasti di sistema (EF009260) | 1 |
| tecnologia tattile (touch) (EF010884) | multitouch capacitivo |
| con indicatore di segnalazione (EF003109) | Sì |
| con sistema di segnalazione (inclusi buffer e conferma) (EF003110) | Sì |
| rappresentazione dei valori del processo (output) possibile (EF003111) | Sì |
| inserimento dei valori del processo (input) possibile (EF003112) | Sì |
| con ricette (EF003113) | Sì |
| numero di livelli, protezione con password (EF003114) | 200 |
| output di stampa presente (EF003115) | Sì |
| numero di lingue online (EF003116) | 100 |
| componenti software aggiuntivi caricabili (EF003117) | Sì |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA), lato frontale (EF011961) | 12 |
| certificato per area pericolosa UL classe I (EF017622) | No |
| certificato per area pericolosa UL classe II (EF017625) | No |
| certificato per area pericolosa UL classe III (EF017627) | No |
| certificato per area pericolosa UL divisione 1 (EF017628) | No |
| certificato per area pericolosa UL divisione 2 (EF017629) | No |
| certificato per area pericolosa UL gruppo A (acetilene) (EF017632) | No |
| certificato per area pericolosa UL gruppo B (idrogeno) (EF017633) | No |
| certificato per area pericolosa UL gruppo C (etilene) (EF017635) | No |
| certificato per area pericolosa UL gruppo D (propano) (EF017636) | No |
| certificato per area pericolosa UL gruppo E (polvere metallica) (EF017637) | No |
| certificato per area pericolosa UL gruppo F (polvere carboniosa) (EF017638) | No |
| certificato per area pericolosa UL gruppo G (polvere non conduttiva) (EF017639) | No |
| temperatura d'esercizio (EF002393) | 0 °C |
| montaggio su guida portante possibile (EF003972) | No |
| montaggio a parete/diretto possibile (EF007020) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| larghezza del fronte (EF003651) | 254.4 mm |
| altezza del fronte (EF003652) | 164.5 mm |
| profondità di montaggio (EF000218) | 57.1 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XV-313-10-B00-A11-1C Y7-197898 197898 ES_179671.pdf | 2 Mbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
