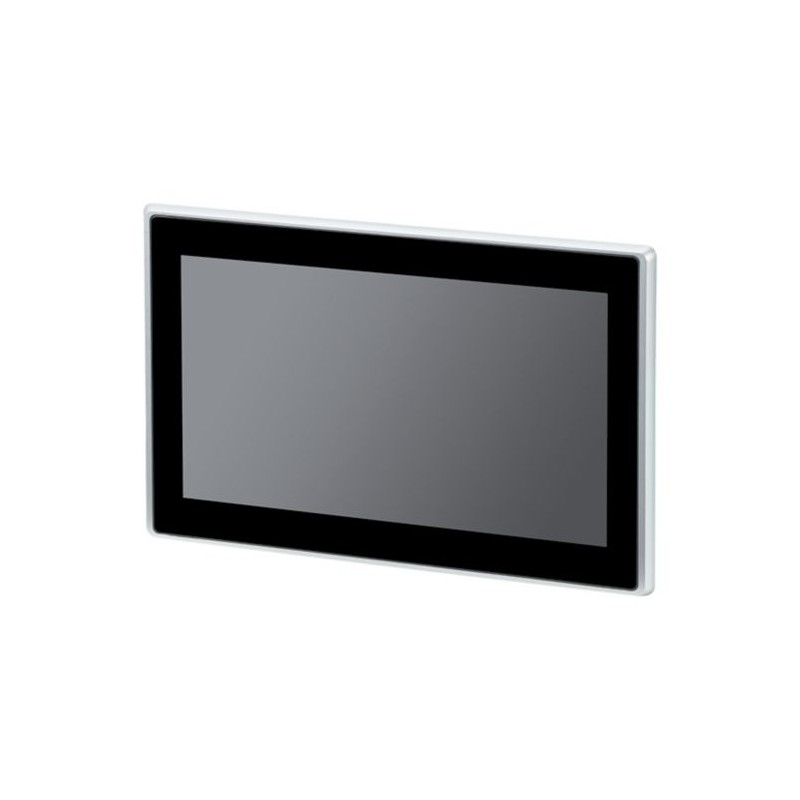

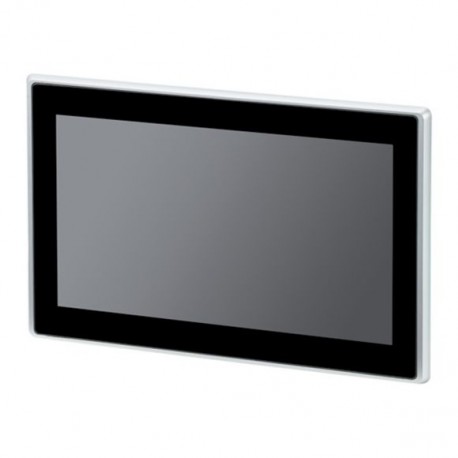

XH-303-10-A10-A00-2B 199883 Y7-199883 EATON ELECTRIC Panneau Web 10 » 1280x800 IP65
XH-303-10-A10-A00-2B
199883
Y7-199883
EATON-MOELLER
Panneau Web 10 » 1280x800 IP65
Eaton XH300 web panel, 10" display, Ethernet, USB, Linux
HMI Webpanel XH-303, capacitif multi-touch, écran large 10.1z, 1280 x 800 pixels, 1 x Ethernet 1000Base-T/100Base-TX/10Base-T, 1 x hôte USB 2.0
Commande industrielle API > Panneau à écran graphique
Terminaux tactiles IHM
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲Spécifications générales
| Product Name | Eaton XH web panel |
| Catalog Number | 199883 |
| Model Code | XH-303-10-A10-A00-2B |
| EAN | 7640130099807 |
| Product Length/Depth | 269 mm |
| Product Height | 58 mm |
| Product Width | 174 mm |
| Product Weight | 1.165 kg |
| Certifications | CE EMC EN 61000-6-2 EN 61000-6-3 RoHS |
| Catalog Notes | Heat dissipation with power consumption for 24 V, all ports and interfaces connected |
Features & Functions
| Enclosure material | Insulated material |
| Features | USB Host Ethernet interface Fanless CPU and system cooling, natural convection-based passive cooling Portrait format |
| Fitted with: | Color display 1 x USB host (built-in interface) |
General information
| Degree of protection | IP20, rear (according to EN 60529-1) |
| Degree of protection (front side) | NEMA 4X IP65 |
| Fuse type | Built-in fuse (not accessible) |
| Lifespan | 50,000 h (Service life of back-lighting) |
| Model | Plastic enclosure and glass panel in plastic frame |
| Mounting method | Flush mounting - Clearance: Width x Height x Depth ≥ 30 mm (1.18") Flush mounting - Inclination from vertical: ±45° (if using natural convection) |
| Protection against polarity reversal | Yes |
| Product category | XH-300 HMI Webpanel |
| Voltage type | DC |
Ambient conditions, mechanical
| Shock resistance | 15 g, Mechanical, according to IEC/EN 60068-2-27, Half-sinusoidal shock 11 ms, 18 Impacts |
| Vibration resistance | According to IEC/EN 60068-2-6 |
Climatic environmental conditions
| Air pressure | 795 - 1080 hPa (operation) |
| Ambient operating temperature - min | 0 °C |
| Ambient operating temperature - max | 50 °C |
| Ambient storage temperature - min | -20 °C |
| Ambient storage temperature - max | 60 °C |
| Environmental conditions | Condensation: prevent with appropriate measures |
| Relative humidity | 10 - 95 % (non-condensing) |
Electro magnetic compatibility
| Voltage dips | 5 ms from undervoltage (19.2 V DC) ≤ 10 ms from rated voltage (24 V DC) |
Electrical rating
| Permissible voltage | 18.0 - 31.2 V DC, absolute with ripple 35 V DC (for a duration of < 100 ms) 18 - 31.2 V DC, battery powered (rated operating voltage -25 %/+30 %) 19.2 - 30 V DC, effective (rated operating voltage -20 %/+25 %) |
| Power consumption | 11.5 W typ. Max. 15.4 W 2.5 W (USB Slave to USB Host) 12.5 W |
| Rated control supply voltage | 24 V DC (UAUX, -20 %/+25 %) |
| Rated operational current (Ie) | 0.64 A |
| Rated operational voltage | 24 V DC (power-supply - safety extra low voltage) |
| Supply voltage at DC - min | 19.2 V |
| Supply voltage at DC - max | 30 V |
Communication
| Interfaces | USB 2.0 host (not galvanically isolated) Ethernet (100Base-TX/10Base-T) |
Display
| Display lighting | LED Dimmable via software |
| Display type | TFT Color display, TFT |
| Luminance intensity | 800 cd/m² |
| Number of colors of the display | 65536 |
| Screen size (diagonal) | 10.1 in |
| Touch technology | Capacitive multitouch Multi-touch touch panel touch sensor |
System
| Memory | DDR4-RAM: 2 GByte eMMC: 8 GByte |
| Memory capacity | 2,000,000 kByte |
| Operating system | Linux |
| Processor | ARM Cortex-A53, Quad-Core, 1.8 GHz |
Design verification
| Equipment heat dissipation, current-dependent Pvid | 11.5 W |
| Heat dissipation capacity Pdiss | 0 W |
| Heat dissipation per pole, current-dependent Pvid | 0 W |
| Static heat dissipation, non-current-dependent Pvs | 11.5 W |
| 10.2.2 Corrosion resistance | Please enquire |
| 10.2.3.1 Verification of thermal stability of enclosures | Please enquire |
| 10.2.3.2 Verification of resistance of insulating materials to normal heat | Please enquire |
| 10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects | Please enquire |
| 10.2.4 Resistance to ultra-violet (UV) radiation | Please enquire |
| 10.2.5 Lifting | Does not apply, since the entire switchgear needs to be evaluated. |
| 10.2.6 Mechanical impact | Does not apply, since the entire switchgear needs to be evaluated. |
| 10.2.7 Inscriptions | Please enquire |
| 10.3 Degree of protection of assemblies | Please enquire |
| 10.4 Clearances and creepage distances | Please enquire |
| 10.5 Protection against electric shock | Does not apply, since the entire switchgear needs to be evaluated. |
| 10.6 Incorporation of switching devices and components | Does not apply, since the entire switchgear needs to be evaluated. |
| 10.7 Internal electrical circuits and connections | Is the panel builder's responsibility. |
| 10.8 Connections for external conductors | Is the panel builder's responsibility. |
| 10.9.2 Power-frequency electric strength | Is the panel builder's responsibility. |
| 10.9.3 Impulse withstand voltage | Is the panel builder's responsibility. |
| 10.9.4 Testing of enclosures made of insulating material | Is the panel builder's responsibility. |
| 10.10 Temperature rise | The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices. |
| 10.11 Short-circuit rating | Is the panel builder's responsibility. The specifications for the switchgear must be observed. |
| 10.12 Electromagnetic compatibility | Is the panel builder's responsibility. The specifications for the switchgear must be observed. |
| 10.13 Mechanical function | The device meets the requirements, provided the information in the instruction leaflet (IL) is observed. |
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CA 50 Hz (EF007532) | 0 V |
| Tension d'alimentation CA 60 Hz (EF007533) | 0 V |
| Tension d'alimentation CC (EF007534) | 19.2 V |
| Type de tension d'alimentation (EF002991) | CC |
| Puissance absorbée (EF000346) | 11.5 W |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 1 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 1 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 0 |
| Avec interfaces logicielles (EF003121) | Non |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour TCP/IP (EF003050) | Non |
| Protocole pris en charge pour PROFIBUS (EF003052) | Non |
| Protocole pris en charge pour CAN (EF003053) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Non |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Non |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Non |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| Maître IO-Link (EF007298) | Non |
| Finition de l'écran (EF008244) | TFT |
| Avec écran couleur (EF003097) | Oui |
| Nombre de couleurs de l'écran (EF003098) | 65536 |
| Nombre d'échelles de gris/de bleu de l'écran (EF008515) | 0 |
| Diagonale de l'écran (EF002032) | 10.1 inch |
| Nombre de pixels, horizontal (EF003099) | 800 |
| Nombre de pixels, vertical (EF003100) | 1280 |
| Mémoire projet/mémoire utilisateur utiles (EF003108) | 2000000 kByte |
| Avec clavier numérique (EF003105) | Non |
| Avec clavier alphabétique (EF003106) | Non |
| Nombre de touches de fonction, programmable (EF003103) | 0 |
| Nombre de touches à LED (EF009259) | 0 |
| Nombre de touches système (EF009260) | 1 |
| Technologie tactile (EF010884) | Multicontact capacitif |
| Avec affichage de messages (EF003109) | Non |
| Avec système de message (tampon et acquittement inclus) (EF003110) | Non |
| Représentation des valeurs de processus (sortie) possible (EF003111) | Non |
| Valeur de processus par défaut (entrée) possible (EF003112) | Non |
| Avec recettes (EF003113) | Non |
| Nombre de niveaux de protection par mot de passe (EF003114) | 1 |
| Sortie d'impression disponible (EF003115) | Non |
| Nombre de langues en ligne (EF003116) | 2 |
| Composants logiciels supplémentaires, chargeables (EF003117) | Non |
| Classe de protection (IP), face avant (EF003118) | IP65 |
| Type de protection NEMA, frontale (EF011961) | 4X |
| certifié pour zone à risque UL classe I (EF017622) | Non |
| certifié pour zone à risque UL classe II (EF017625) | Non |
| certifié pour zone à risque UL classe III (EF017627) | Non |
| certifié pour zone à risque UL division 1 (EF017628) | Non |
| certifié pour zone à risque UL division 2 (EF017629) | Non |
| certifié pour zone à risque UL groupe A (acétylène) (EF017632) | Non |
| certifié pour zone à risque UL groupe B (hydrogène) (EF017633) | Non |
| certifié pour zone à risque UL groupe C (éthylène) (EF017635) | Non |
| certifié pour zone à risque UL groupe D (propane) (EF017636) | Non |
| certifié pour zone à risque UL groupe E (poussière de métal) (EF017637) | Non |
| certifié pour zone à risque UL groupe F (poussière carbonée) (EF017638) | Non |
| certifié pour zone à risque UL groupe G (poussière non conductrice) (EF017639) | Non |
| Température de fonctionnement (EF002393) | 0 °C |
| Montage possible sur barres profilées (EF003972) | Non |
| Montage mural/direct possible (EF007020) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Largeur de l'avant (EF003651) | 269 mm |
| Hauteur de l'avant (EF003652) | 174 mm |
| Profondeur d'encastrement (EF000218) | 50.1 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XH-303-10-A10-A00-2B Y7-199883 199883 ES_199882.pdf | 2 Mbytes |
|
