> EATON - MOELLER>Moyens de contrôle et de signalisation >L-G 208690 Y7-208690 ELECTRIC Voyant lumineux, vert
ANUNCIAR

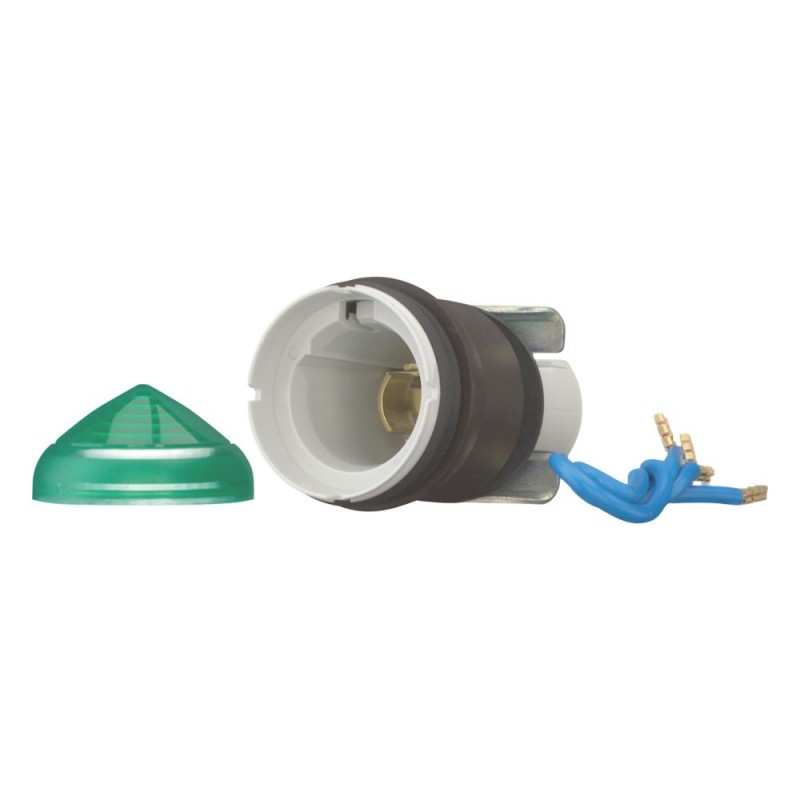

L-G 208690 Y7-208690 EATON ELECTRIC Voyant lumineux, vert Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

L-G 208690 Y7-208690 EATON ELECTRIC Voyant lumineux, vert

L-G

208690

Y7-208690

EATON-MOELLER

Voyant lumineux, vert

L-G

Eaton Moeller® series M22 Indicator light, green

Clignotant, Gamme de produits : Accessoires, Design : conique, Description : peut être monté en M20/M25 défonçable dans la base, Degré de protection : IP66, IP67, IP69K, Lunette : titane, Connexion au SmartWire-DT : non

Plus de détails


Appareillage industriel basse tension > Tête d'avertisseur lumineux

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $17.30
Prix unitaire: $17.30
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series M22 Indicator light
Catalog Number
208690
Model Code
L-G
EAN
4015082086909
Product Length/Depth
30 mm
Product Height
30 mm
Product Width
60 mm
Product Weight
0.035 kg
Certifications
Request filed for UL and CSA

Features & Functions

Bezel color
Other
Bezel material
Plastic
Design
Conical
Fitted with:
Front ring
Lens color
Green

General

Degree of protection
NEMA 4X, 13
Degree of protection (front side)
IP67/IP69K
Opening diameter
22.5 mm

Ambient conditions, mechanical

Shock resistance
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms, 3 Impacts

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C

Communication

Connection to SmartWire-DT
No

Design verification

Heat dissipation capacity Pdiss
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 208690 Appareillage industriel basse tension (EC000223)
Caractéristique Valeur
Nombre de voyants lumineux encastrables (EF006669) 1
Couleur de la lentille (EF000207) Vert
Type de lentille (EF006253) Rond
Diamètre de trou (EF000079) 22.5 mm
Largeur de l'ouverture (EF004565) 0 mm
Hauteur de l'ouverture (EF004778) 22.5 mm
Avec bague frontale (EF006014) Oui
Matériau de la bague frontale (EF005972) Plastique
Couleur de bague frontale (EF002429) Autre
Finition de la lentille (EF008343) Haut
Classe de protection (IP), face avant (EF003118) IP67/IP69K
Classe de protection (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
L-G Y7-208690 208690 ES_229753.pdf 922 Kbytes L-G Y7-208690 208690 ES_229753.pdf
