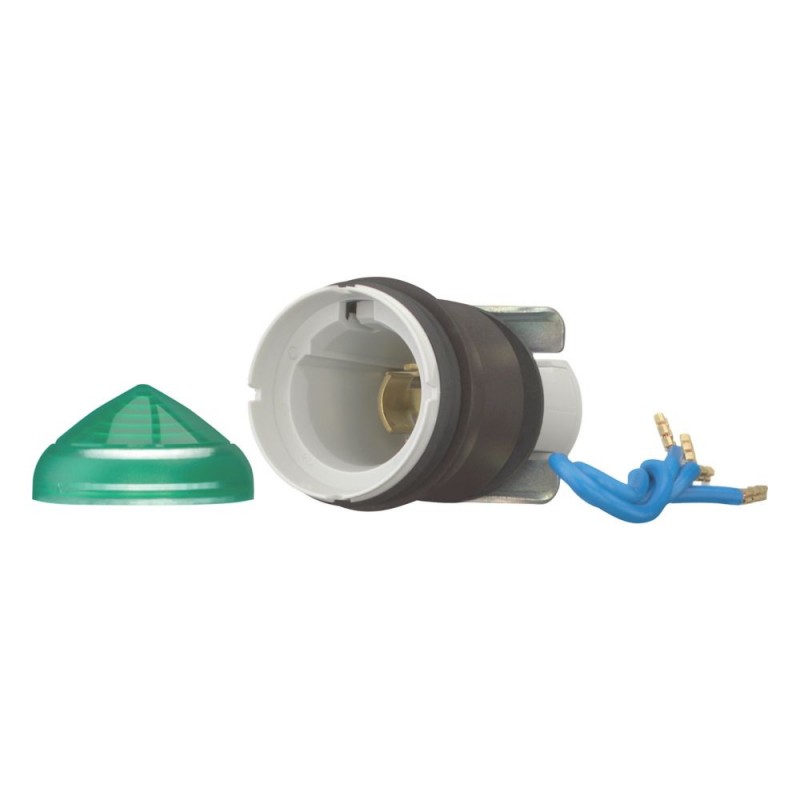

L-G 208690 Y7-208690 EATON ELECTRIC Indicador luminoso 22 mm Verde Para M20, M25 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

L-G 208690 Y7-208690 EATON ELECTRIC Indicador luminoso 22 mm Verde Para M20, M25

L-G

208690

Y7-208690

EATON-MOELLER

Indicador luminoso, 22 mm, Verde, Para M20, M25

Eaton Moeller® series M22 Indicator light, green

Luz indicadora, Gama de productos: Accesorios, Diseño: cónico, Descripción: se puede montar en M20/M25 knockout en la base, Grado de protección: IP66, IP67, IP69K, Bisel: titanio, Conexión a SmartWire-DT: no

Más detalles


Componentes industriales de baja tensión > Elemento frontal para luz indicadora

Auxiliares de mando y señalización

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $17.42
Precio unitario: $17.42
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series M22 Indicator light
Catalog Number
208690
EAN
4015082086909
Product Length/Depth
30 mm
Product Height
30 mm
Product Width
60 mm
Product Weight
0.035 kg
Certifications
Request filed for UL and CSA
Model Code
L-G

Features & Functions

Bezel color
Other
Bezel material
Plastic
Design
Conical
Fitted with:
Front ring
Lens color
Green

General

Degree of protection
NEMA 4X, 13
Degree of protection (front side)
IP67/IP69K
Opening diameter
22.5 mm
Product category
Accessories

Ambient conditions, mechanical

Shock resistance
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms, 3 Impacts

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C

Communication

Connection to SmartWire-DT
No

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 208690 Interruptores de baja tensión (EC000223)
Característica Valor
Número de luces indicadoras instalables (EF006669) 1
Color de la lente (EF000207) Verde
Diseño de la lente (EF006253) Redondo
Diámetro del orificio (EF000079) 22.5 mm
Anchura de apertura (EF004565) 0 mm
Altura de la abertura (EF004778) 22.5 mm
Con anillo central (EF006014) Sí
Material del anillo frontal (EF005972) Plástico
Anillo frontal de color (EF002429) Otros
Ejecución de la lente (EF008343) Alto
Grado de protección (IP), frontal (EF003118) IP67/IP69K
Grado de protección (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
L-G Y7-208690 208690 ES_229753.pdf 922 Kbytes L-G Y7-208690 208690 ES_229753.pdf
