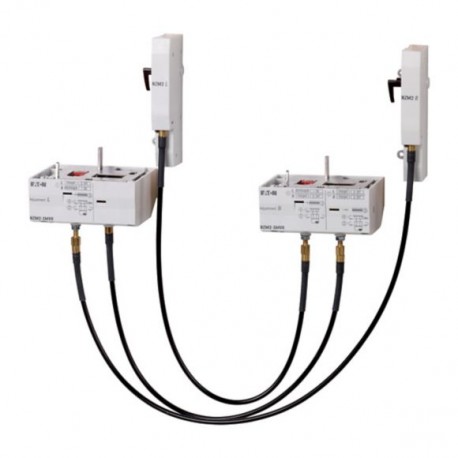

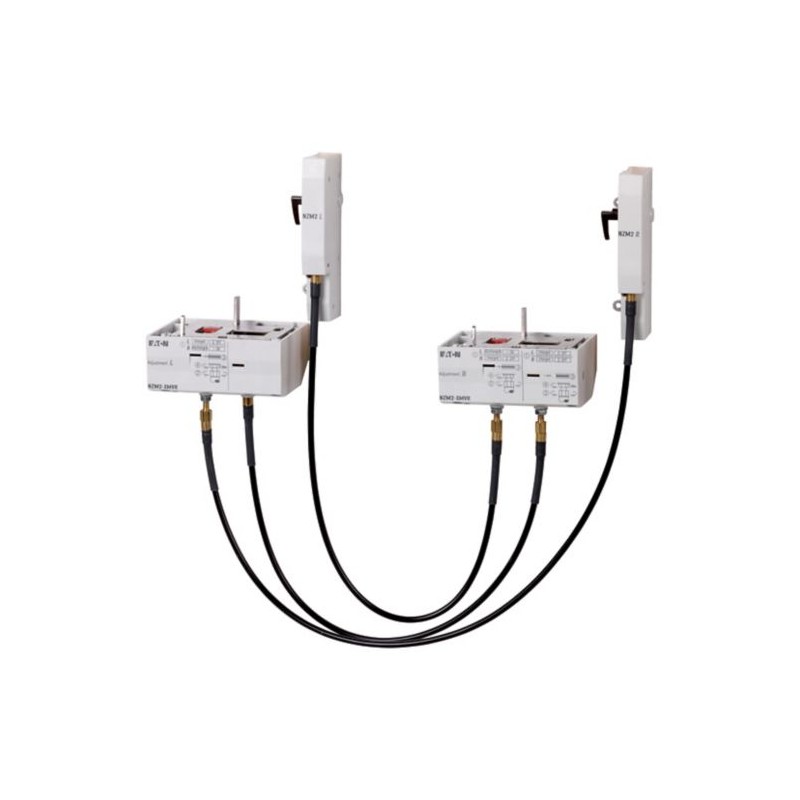

NZM3-XMVR 104545 EATON ELECTRIC Verrouillage, mécanique, pour télécommande
NZM3-XMVR
104545
EATON-MOELLER
Verrouillage, mécanique, pour télécommande
Appareillage industriel basse tension > Verrouillage mécanique d'interrupteur
Accessoires NZM
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
En savoir plus
▲Verrouillage, mécanique, pour télécommande
Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : permet un grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : Pour 2 disjoncteurs de taille identique ou voisine montés côte à côte. Montage juxtaposé. La référence comporte les pièces pour 2 appareils. Télécommandes requises en plus. Non compatible avec poignées rotatives, des poignées rotatives à commande rompue sur porte, des contacts auxiliaires à action avancée ni avec la télécommande à commutation directe NZM2-XRD. Utilisation pour : NZM3(-4), N(S)3(-4), +NZM3(-4), N(S)3(-4)
Gamme de livraison
Gamme
Equipements complémentaires
Equipements complémentaires
Télécommande
Equipements complémentaires
Verrouillage mécanique
norme / homologation
IEC
Taille
NZM3
Description
pour 2 disjoncteurs de taille identique ou de tailles voisines, montés côte à côte
Montage juxtaposé
Montage juxtaposé
Utilisation avec
NZM3(-4), N(S)3(-4)
+ NZM3(-4), N(S)3(-4)
+ NZM3(-4), N(S)3(-4)
Remarques
La référence contient les éléments nécessaires pour 2 appareils.
Télécommandes additionelles nécessaires
Distance maximale entre appareils ￫ Etude
Non combinable avec des poignées rotatives, des poignées à commande rompue sur porte, des contacts auxiliaires à action avancée ni avec la télécommande à action directe NZM2-XRD.
Vérification de la conception selon IEC/EN 61439
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 7.0
Commutateurs basse tension (EG000017) / Verrouillage mécanique d'interrupteur (EC001044)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Composant pour technologie de coupure basse tension / Interverrouillage mécanique pour interrupteur ([email protected] [AKN341013])
contacts auxiliaires à ajouter
non
nombre de contacts en tant que contacts à ouverture
0
nombre de contacts en tant que contacts à fermeture
0
