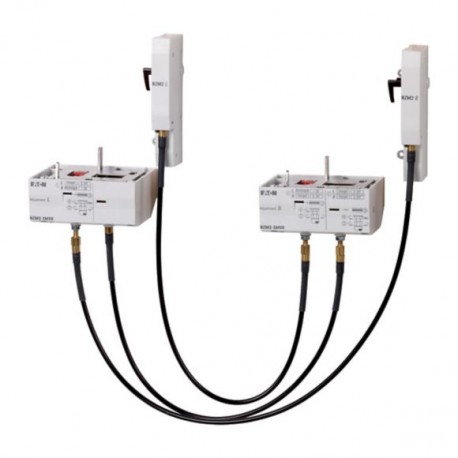

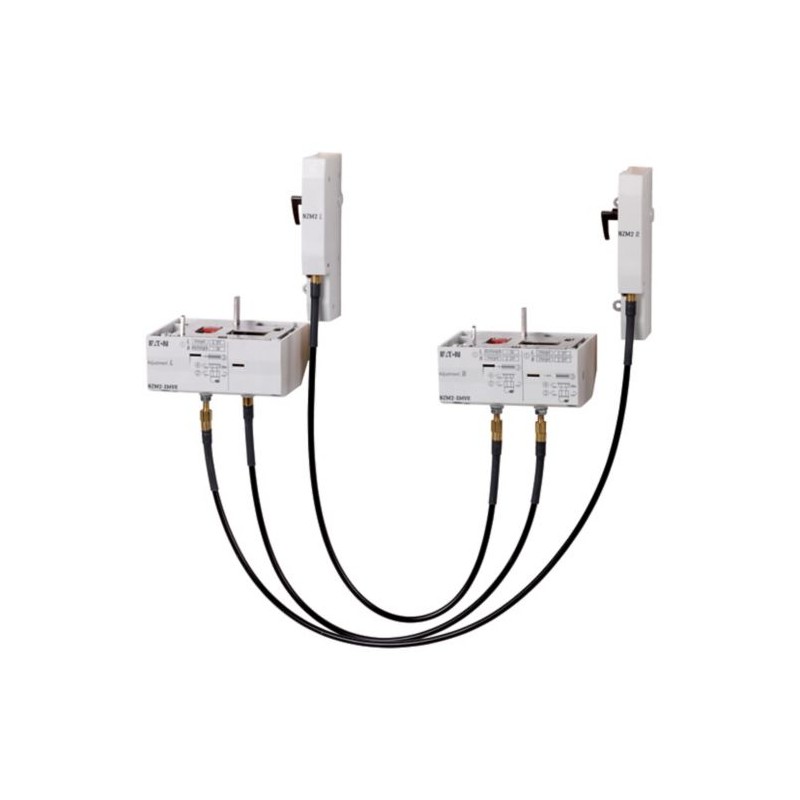

NZM3-XMVR 104545 Y7-104545 EATON ELECTRIC Interblocco, meccanico, per comando a distanza Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM3-XMVR 104545 Y7-104545 EATON ELECTRIC Interblocco, meccanico, per comando a distanza

NZM3-XMVR

104545

Y7-104545

EATON-MOELLER

Interblocco, meccanico, per comando a distanza

Blocco motore meccanico

Eaton Moeller series NZM - Molded Case Circuit Breaker. Interlock, mechanical, for remote operator, frame 3

Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Note: per 2 interruttori dello stesso tipo o di tipo diverso con funzionamento opposto. Montaggio adiacente. Il tipo contiene parti per 2 interruttori. È inoltre necessario un operatore remoto. Non può essere combinato con maniglie girevoli, maniglie girevoli per l'accoppiamento delle porte e contatti ausiliari di prima produzione, nonché con l'operatore remoto a commutazione diretta NZM2-XRD. Può essere utilizzato per: NZM3 (-4), N (N/A) 3 (-4), +NZM3 (-4), N (N/A) 3 (-4)

Maggiori dettagli


Apparecchi elettrici a bassa tensione > blocco meccanico per commutatore

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $448.53
Prezzo unitario: $448.53
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller series NZM - Molded case circuit breaker
Catalog Number
104545
EAN
4015081043637
Product Length/Depth
260 mm
Product Height
100 mm
Product Width
220 mm
Product Weight
0.8 kg
Compliances
IEC
RoHS conform
Model Code
NZM3-XMVR

Specifiche del prodotto

Used with
Accessory
NZM3(-4)
N(S)3(-4)
Mechanical interlock
N3
N3-4
NS3
NZM3
NZM3-4
NZM3-NA
Type
Special features
  • For 2 switches of the same or next frame size with each other
  • Mounting beside one another
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Frame
NZM3
Accessory/spare part type
Remote operator
Number of contacts (normally closed contacts)
0
Number of contacts (normally open contacts)
0

ETIM for 104545 Apparecchi elettrici a bassa tensione (EC001044)
Caratteristica Valore
contatti ausiliari per aggiunta (EF001450) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM3-XMVR Y7-104545 104545 EN_104545.pdf 5 Mbytes NZM3-XMVR Y7-104545 104545 EN_104545.pdf
