Agrandir l'image

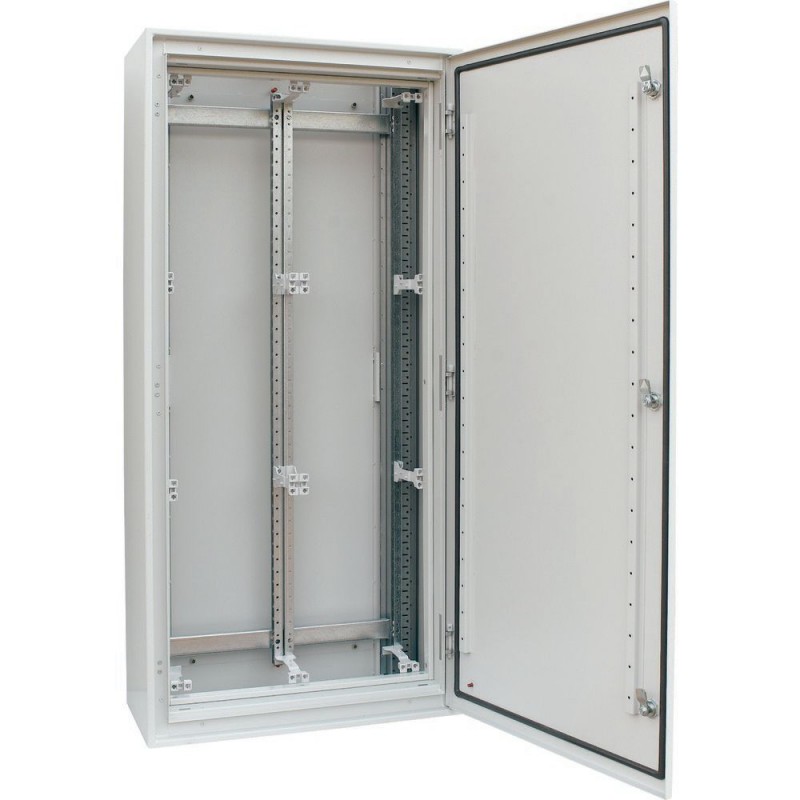

BPM-O-830/12-IVS 111370 EATON ELECTRIC Tableau de distribution d'installation, H x l x P 1 260 x 830 x 262..
BPM-O-830/12-IVS
111370
EATON-MOELLER
Tableau de distribution d'installation, H x l x P = 1 260 x 830 x 262 mm, IP54
Les tableaux de distribution de service IVS sont utilisés à des fins de distribution et de mesure de l’énergie dans les systèmes électriques domestiques et dans les systèmes comparatifs tels que les bâtiments résidentiels, les écoles, les centres administratifs, les bureaux et les bâtiments similaires.
Armoires, coffrets, boites, baies, pupitres et accessoires > Boîte / Coffret / armoire de distribution (vide)
Home > EATON - MOELLER
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲Tableau de distribution d'installation, H x l x P = 1 260 x 830 x 262 mm, IP54
Les tableaux modulaires IVS sont destinés à la distribution et à la mesure d'énergie pour les installations électriques du secteur résidentiel et pour les installations telles qu'immeubles d'habitation, écoles, immeubles administratifs, bureaux et autres bâtiments similaires.
Gamme de livraison
Gamme
Montage encastré en tableau modulaire IVS
Fonction de base
Tableaux muraux
Appareil individuel/Appareil complet
Coffret complet
Degré de protection
IP55
Description
Coffret de base Profi Plus
Coffret monobloc avec porte et serrure à panneton double
Possibilité de tourner le coffret de 180° pour permettre le passage des câbles par le bas
Coffret monobloc avec porte et serrure à panneton double
Possibilité de tourner le coffret de 180° pour permettre le passage des câbles par le bas
Matériaux
Tôle d'acier
Propriété de surface
Revêtement par poudre en polyester
phosphaté
RAL 7035, gris clair
phosphaté
RAL 7035, gris clair
Couleur
gris clair (RAL 7035)
Information sur les éléments compris dans la fourniture
châssis-support destiné à recevoir les modules de montage IVS compris
Avec cadres d'étanchéité et supports en matière isolantes montés en saillie
Avec passage de câbles ouverte en haut , prémontage pour flasque F3A, fermé au fond
Avec cadres d'étanchéité et supports en matière isolantes montés en saillie
Avec passage de câbles ouverte en haut , prémontage pour flasque F3A, fermé au fond
Largeur
830 mm
Hauteur
1260 mm
Profondeur
270 mm
Caractéristiques techniques
Généralités
Conformité aux normes
EN 60439-1/3
IEC 62208
IEC 62208
Classe de protection
1
Degré de protection
IP55
Puissance dissipéePuissance dissipée max. admissible, température de l'air ambiant +35 °C
244 W
Poids
49.5 kg
Matériaux
Matériaux
Tôle d'acier
Traitement de surface
Vernissage, phosphaté et revêtement par poudre en polyester
Propriété de surface
Revêtement par poudre en polyester
phosphaté
RAL 7035, gris clair
phosphaté
RAL 7035, gris clair
Couleur
gris clair (RAL 7035)
MatériauxVersion porte
Portes avec charnières intérieures
déposables au-delà de 90°
déposables au-delà de 90°
MatériauxAngle d'ouverture de la porte
100° (montage séparé)
MatériauxVerrouillage de la porte
Poignée sur charnière avec fermeture par levier pivotant
Serrure-cylindre
Serrure à panneton double
Serrure-cylindre
Serrure à panneton double
Caractéristiques des matériaux
Caractéristiques mécaniquesTenue aux chocs
IK07
Caractéristiques mécaniquesPassage de câble
Passage de câble ouverte, prévue pour flasque F3A
Caractéristiques électriquesTension assignée d'emploi [Ue]
690 V
Caractéristiques électriquesFréquence assignée [f]
50 Hz
Caractéristiques électriquesCourant assigné d'emploi [Ie]
630 A
Caractéristiques électriquesPuissance dissipée max. admissible, température de l'air ambiant +35 °C
244 W
Caractéristiques électriquesMises à la terre
Boulon à souder M6 (châssis de base)
Vis autotaraudeuse M5 (face latérale, plaque de toit/de fond)
Boulon à souder M6 (porte)
Vis autotaraudeuse M5 (face latérale, plaque de toit/de fond)
Boulon à souder M6 (porte)
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Puissance dissipée, à une température ambiante de 35 °C, delta T : 20 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret individuel pour montage mural [PV]
125 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 20 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret initial pour montage mural [PV]
122 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 20 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret central pour montage mural [PV]
108 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 35 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret individuel pour montage mural [PV]
251 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 35 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret initial pour montage mural [PV]
245 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 35 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret central pour montage mural [PV]
216 W
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Ne concerne pas une installation à l'intérieur.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Ne concerne pas les coffrets sans dispositif de levage.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
IK10
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
IP55
10.4 Distances d'isolement et lignes de fuite
Sous la responsabilité du tableautier.
10.5 Protection contre les chocs électriques
< 0,1 Ω - les exigences de la norme produit sont respectées.
10.6 Montage de matériel
Sous la responsabilité du tableautier.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Ui= 440 V AC
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
4 kV
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Ne concerne pas les coffrets en métal.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Les exigences de la norme produit sont respectées.
| Caractéristique | Valeur |
|---|---|
| Largeur (EF000008) | 830 mm |
| Hauteur (EF000040) | 1290 mm |
| Profondeur (EF000049) | 300 mm |
| Matériau (EF002169) | Acier |
| Finition de la surface (EF006569) | Revêtu par poudre |
| Couleur (EF000007) | Gris |
| Numéro RAL (EF000116) | 7035 |
| Indépendant (EF020363) | Non |
| Modèle mural avec prise au sol (EF015208) | Non |
| Montage mural (EF000664) | Oui |
| Modèle angulaire (EF020814) | Non |
| Encastrement intermédiaire (EF022994) | Non |
| À coupler (EF001229) | Non |
| Avec plaque de montage (EF000118) | Non |
| Plaque de montage réglable en profondeur (EF006054) | Non |
| Encastrement mural (EF007536) | Non |
| Fixation sur mât (EF009582) | Non |
| Avec porte (EF009169) | Non |
| Nombre de portes (EF000122) | 1 |
| Avec porte à hublot (EF001089) | Non |
| Avec porte de ventilation (EF006279) | Non |
| Avec porte arrière (EF007381) | Non |
| Nombre de serrures (EF000123) | 0 |
| Avec partie supérieure (EF007965) | Non |
| Couvercle transparent (EF011401) | Non |
| Adapté à un montage métrique (EF005823) | Oui |
| Toit incliné (EF009278) | Non |
| Estampages (EF001039) | Non |
| Finition CEM (EF001062) | Non |
| Résistance aux chocs (EF004293) | IK07 |
| Classe de protection (IP) (EF005474) | IP55 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| BPM-O-830/12-IVS 111370 111370.pdf | 167 Kbytes |
|
