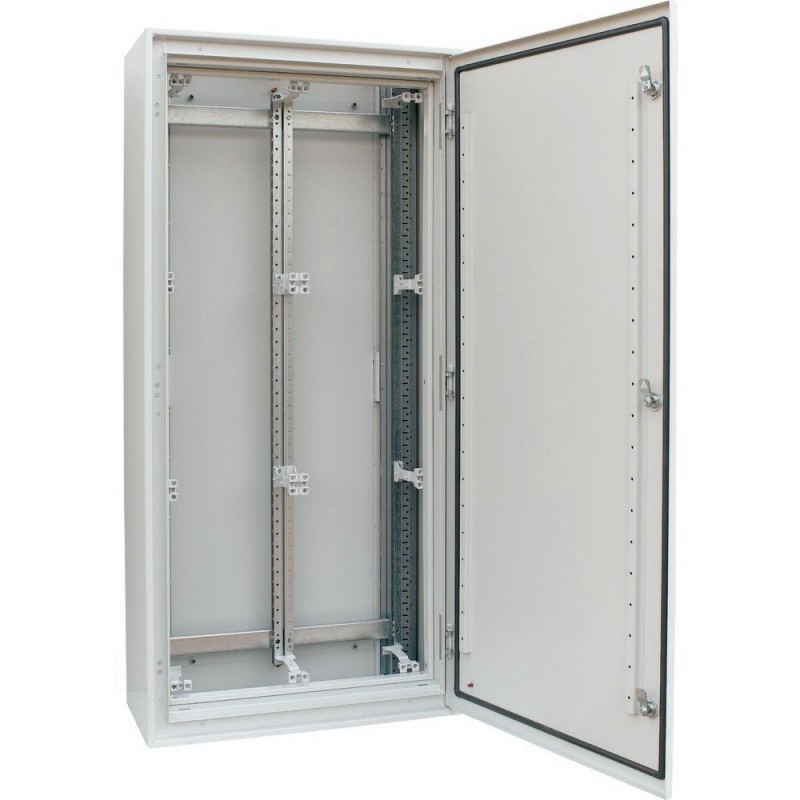

BPM-O-600/4.5-IVS 111366 EATON ELECTRIC Tableau modulaire en saillie
BPM-O-600/4.5-IVS
111366
EATON-MOELLER
Tableau modulaire en saillie
Les tableaux de distribution de service IVS sont utilisés à des fins de distribution et de mesure de l’énergie dans les systèmes électriques domestiques et dans les systèmes comparatifs tels que les bâtiments résidentiels, les écoles, les centres administratifs, les bureaux et les bâtiments similaires.
Armoires, coffrets, boites, baies, pupitres et accessoires > Boîte / Coffret / armoire de distribution (vide)
Home > EATON - MOELLER
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲Delivery programme
Product range | Service distribution board IVS | ||
Basic function | Wall-mounting distribution system | ||
Single unit/Complete unit | Complete housing | ||
Degree of Protection | IP54 | ||
Description | Profi Plus basic enclosures Monoblock enclosure with door and double ward key lock The enclosure can be turned through 180° for cable entry from below. | ||
Material | Sheet steel | ||
Surface finish | Polyester powder coating Phosphated RAL 7035, light grey | ||
Colour | RAL 7035, light grey | ||
Information about equipment supplied | Including mounting system for the IVS mounting units including insulating surround and mounted insulated support bracket including open cable entry at top, prepared for F3A flanges, closed at bottom | ||
Width | mm | 600 | |
Height | mm | 510 | |
Depth | mm | 270 |
Technical data
| General | |||
Standards | EN 60439-1/3 IEC 62208 | ||
Protection class | 1 | ||
Degree of Protection | IP54 | ||
Power loss | |||
Max. admissible heat dissipation, ambient air temperature +35 °C | W | 108 | |
Weight | kg | 22.7 | |
| Material characteristics | |||
Material | Sheet steel | ||
Surface treatment | Painting, phosphated and polyester powder coating | ||
Surface finish | Polyester powder coating Phosphated RAL 7035, light grey | ||
Colour | RAL 7035, light grey | ||
Material characteristics | |||
Type Door | Doors with covered hinges Can be removed from 90° | ||
door opening angle | 100° (single mounting) | ||
Door interlock | Hinge handle with roller lever lock Cylinder lock Double-ward lock | ||
| Material properties | |||
Mechanical | |||
Impact resistance | IK07 | ||
Cable entry | Open cable entry, prepared for F3A flanges | ||
Electrical | |||
Rated operational voltage | Ue | V | 690 |
Rated frequency | f | Hz | 50 |
Rated operational current | Ie | CSA | 630 |
Max. admissible heat dissipation, ambient air temperature +35 °C | W | 108 | |
Earthings | M6 weld stud (base frame) M5 self-tapping screw (enclosure side plate, top/bottom panel) M6 weld stud (door) | ||
Design verification as per IEC/EN 61439(Show features)(Hide features)
Technical data for design verification | |||
Heat dissipation, at an ambient temperature of 35°C, delta T: 20 degrees, calculated as per IEC 60890 | |||
Individual enclosure for wall mounting | PV | CO | 57 |
Starting enclosure for wall mounting | PV | CO | 54 |
Middle enclosure for wall mounting | PV | CO | 51 |
Heat dissipation, at an ambient temperature of 35°C, delta T: 35 degrees, calculated as per IEC 60890 | |||
Individual enclosure for wall mounting | PV | CO | 114 |
Starting enclosure for wall mounting | PV | CO | 108 |
Middle enclosure for wall mounting | PV | CO | 101 |
IEC/EN 61439 design verification | |||
10.2 Strength of materials and parts | |||
10.2.2 Corrosion resistance | Meets the product standard's requirements. | ||
10.2.3.1 Verification of thermal stability of enclosures | Meets the product standard's requirements. | ||
10.2.3.2 Verification of resistance of insulating materials to normal heat | Meets the product standard's requirements. | ||
10.2.3.3 Verification of resistance of insulating materials to abnormal heat and fire due to internal electric effects | Meets the product standard's requirements. | ||
10.2.4 Resistance to ultra-violet (UV) radiation | Not relevant to indoor installations. | ||
10.2.5 Lifting | Does not apply to enclosures without lifting aids. | ||
10.2.6 Mechanical impact | IK07 | ||
10.2.7 Inscriptions | Meets the product standard's requirements. | ||
10.3 Degree of protection of ASSEMBLIES | IP54 | ||
10.4 Clearances and creepage distances | Is the panel builder's responsibility. | ||
10.5 Protection against electric shock | < 0.1 Ω; meets the product standard's requirements. | ||
10.6 Incorporation of switching devices and components | Is the panel builder's responsibility. | ||
10.7 Internal electrical circuits and connections | Is the panel builder's responsibility. | ||
10.8 Connections for external conductors | Is the panel builder's responsibility. | ||
10.9 Insulation properties | |||
10.9.2 Power-frequency electric strength | Ui= 440 V AC | ||
10.9.3 Impulse withstand voltage | 4 kV | ||
10.9.4 Testing of enclosures made of insulating material | Does not apply to metal enclosures. | ||
10.10 Temperature rise | The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices. | ||
10.11 Short-circuit rating | Is the panel builder's responsibility. | ||
10.12 Electromagnetic compatibility | Is the panel builder's responsibility. | ||
10.13 Mechanical function | Meets the product standard's requirements. |
Gamme de livraison
Gamme | Montage encastré en tableau modulaire IVS | ||
Fonction de base | Tableaux muraux | ||
Appareil individuel/Appareil complet | Coffret complet | ||
Degré de protection | IP54 | ||
Description | Coffret de base Profi Plus Coffret monobloc avec porte et serrure à panneton double Possibilité de tourner le coffret de 180° pour permettre le passage des câbles par le bas | ||
Matériaux | Tôle d'acier | ||
Propriété de surface | Revêtement par poudre en polyester phosphaté RAL 7035, gris clair | ||
Couleur | RAL 7035, gris clair | ||
Information sur les éléments compris dans la fourniture | châssis-support destiné à recevoir les modules de montage IVS compris Avec cadres d'étanchéité et supports en matière isolantes montés en saillie Avec passage de câbles ouverte en haut , prémontage pour flasque F3A, fermé au fond | ||
Largeur | mm | 600 | |
Hauteur | mm | 510 | |
Profondeur | mm | 270 |
Caractéristiques techniques
| Généralités | |||
Conformité aux normes | EN 60439-1/3 IEC 62208 | ||
Classe de protection | 1 | ||
Degré de protection | IP54 | ||
Puissance dissipée | |||
Puissance dissipée max. admissible, température de l'air ambiant +35 °C | W | 108 | |
Poids | kg | 22.7 | |
| Matériaux | |||
Matériaux | Tôle d'acier | ||
Traitement de surface | Vernissage, phosphaté et revêtement par poudre en polyester | ||
Propriété de surface | Revêtement par poudre en polyester phosphaté RAL 7035, gris clair | ||
Couleur | RAL 7035, gris clair | ||
Matériaux | |||
Version porte | Portes avec charnières intérieures déposables au-delà de 90° | ||
Angle d'ouverture de la porte | 100° (montage séparé) | ||
Verrouillage de la porte | Poignée sur charnière avec fermeture par levier pivotant Serrure-cylindre Serrure à panneton double | ||
| Caractéristiques des matériaux | |||
Caractéristiques mécaniques | |||
Tenue aux chocs | IK07 | ||
Passage de câble | Passage de câble ouverte, prévue pour flasque F3A | ||
Caractéristiques électriques | |||
Tension assignée d'emploi | Ue | V | 690 |
Fréquence assignée | f | Hz | 50 |
Courant assigné d'emploi | Ie | A | 630 |
Puissance dissipée max. admissible, température de l'air ambiant +35 °C | W | 108 | |
Mises à la terre | Boulon à souder M6 (châssis de base) Vis autotaraudeuse M5 (face latérale, plaque de toit/de fond) Boulon à souder M6 (porte) | ||
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception | |||
Puissance dissipée à température ambiante de 35°C, Delta T 20°, calculée selon IEC60890 | |||
Coffret individuel pour montage mural | PV | W | 57 |
Coffret initial pour montage mural | PV | W | 54 |
Coffret central pour montage mural | PV | W | 51 |
Puissance dissipée à température ambiante de 35°C, Delta T 35°, calculée selon IEC60890 | |||
Coffret individuel pour montage mural | PV | W | 114 |
Coffret initial pour montage mural | PV | W | 108 |
Coffret central pour montage mural | PV | W | 101 |
Certificat d'homologation IEC/EN 61439 | |||
10.2 Résistance des matériaux et des pièces | |||
10.2.2 Résistance à la corrosion | Les exigences de la norme produit sont respectées. | ||
10.2.3.1 Résistance à la chaleur de l'enveloppe | Les exigences de la norme produit sont respectées. | ||
10.2.3.2 Résistance Matières isolantes Chaleur normale | Les exigences de la norme produit sont respectées. | ||
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle | Les exigences de la norme produit sont respectées. | ||
10.2.4 Résistance aux UV | Ne concerne pas une installation à l'intérieur. | ||
10.2.5 Elevation | Ne concerne pas les coffrets sans dispositif de levage. | ||
10.2.6 Essai de choc | IK07 | ||
10.2.7 Inscriptions | Les exigences de la norme produit sont respectées. | ||
10.3 Degré de protection des enveloppes | IP54 | ||
10.4 Distances d'isolement et lignes de fuite | Sous la responsabilité du tableautier. | ||
10.5 Protection contre les chocs électriques | < 0,1 Ω - les exigences de la norme produit sont respectées. | ||
10.6 Montage de matériel | Sous la responsabilité du tableautier. | ||
10.7 Circuits électriques et raccordements internes | Sous la responsabilité du tableautier. | ||
10.8 Raccordements pour conducteurs passés de l'extérieur | Sous la responsabilité du tableautier. | ||
10.9 Propriétés d'isolement | |||
10.9.2 Tension de tenue à fréquence industrielle | Ui= 440 V AC | ||
10.9.3 Tension de tenue aux chocs | 4 kV | ||
10.9.4 Test d'enveloppes en matière isolante | Ne concerne pas les coffrets en métal. | ||
10.10 Echauffement | Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils. | ||
10.11 Tenue aux courts-circuits | Sous la responsabilité du tableautier. | ||
10.12 Compatibilité électromagnétique | Sous la responsabilité du tableautier. | ||
10.13 Fonctionnement mécanique | Les exigences de la norme produit sont respectées. |
| Caractéristique | Valeur |
|---|---|
| Largeur (EF000008) | 630 mm |
| Hauteur (EF000040) | 490 mm |
| Profondeur (EF000049) | 300 mm |
| Matériau (EF002169) | Acier |
| Couleur (EF000007) | Gris |
| Numéro RAL (EF000116) | 7035 |
| Indépendant (EF020363) | Non |
| Modèle mural avec prise au sol (EF015208) | Non |
| Montage mural (EF000664) | Oui |
| Modèle angulaire (EF020814) | Non |
| Encastrement intermédiaire (EF022994) | Non |
| À coupler (EF001229) | Non |
| Avec plaque de montage (EF000118) | Non |
| Plaque de montage réglable en profondeur (EF006054) | Non |
| Encastrement mural (EF007536) | Non |
| Fixation sur mât (EF009582) | Non |
| Avec porte (EF009169) | Non |
| Nombre de portes (EF000122) | 1 |
| Avec porte à hublot (EF001089) | Non |
| Avec porte de ventilation (EF006279) | Non |
| Avec porte arrière (EF007381) | Non |
| Nombre de serrures (EF000123) | 0 |
| Avec partie supérieure (EF007965) | Non |
| Couvercle transparent (EF011401) | Non |
| Adapté à un montage métrique (EF005823) | Oui |
| Toit incliné (EF009278) | Non |
| Estampages (EF001039) | Non |
| Finition CEM (EF001062) | Non |
| Résistance aux chocs (EF004293) | IK07 |
| Classe de protection (IP) (EF005474) | IP55 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| BPM-O-600/4.5-IVS 111366 111366_FR.pdf | 159 Kbytes |
|
