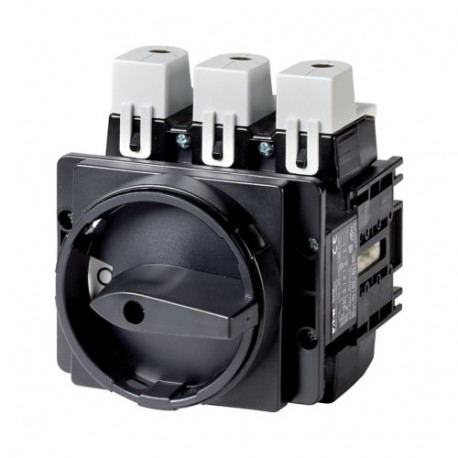

Conformité aux normes
IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL
Interrupteurs-sectionneurs selon IEC/EN 60947-3
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambianteouvert
-25 - +50 °C
Température ambiantesous enveloppe
-25 - +40 °C
Catégorie de surtension/Degré de pollution
III/3
Tension assignée de tenue aux chocs [Uimp]
8000 V AC
Position de montage
Quelconque
Valeurs mécaniquesNombre de pôles
tripolaire
Valeurs mécaniquesCircuits auxiliaires 1 Contact F
Valeurs mécaniquesCircuits auxiliaires 0 Contact O
Caractéristiques électriquesTension assignée d'emploi [Ue]
690 V AC
Caractéristiques électriquesCourant assigné ininterrompu [Iu]
250 A
Caractéristiques électriquesRemarque sur le courant assigné ininterrompu Iu
Courant assigné ininterrompu Iuspécifié pour la section maximale.
Charge max. admissible en service intermittent, Classe 12SI 25 % FM
2 x Ie
Charge max. admissible en service intermittent, Classe 12SI 40 % FM
1.6 x Ie
Charge max. admissible en service intermittent, Classe 12SI 60 % FM
1.3 x Ie
Tenue aux courts-circuitsavec fusible
250 A gG/gL
Courant assigné de courte durée (1 s) [Icw]
4600 Aeff
Remarque sur le courant assigné de courte durée admissible Icw
courant d'1 seconde
Courant de court-circuit conditionnel [Iq]
30 kA
Pouvoir assigné de fermeture cos ϕ selon IEC 60947-3
1700 A
Pouvoir assigné de coupure cos ϕ selon IEC 60947-3230 V
1600 A
Pouvoir assigné de coupure cos ϕ selon IEC 60947-3400/415 V
1380 A
Pouvoir assigné de coupure cos ϕ selon IEC 60947-3500 V
1250 A
Pouvoir assigné de coupure cos ϕ selon IEC 60947-3690 V
400 A
Séparation sûre selon EN 61140entre les contacts
440 V AC
Séparation sûre selon EN 61140Pertes par effet Joule par circuit sous Ie
13 W
Séparation sûre selon EN 61140Pertes par effet Joule par circuit électrique auxiliaire sous Ie(AC-15/230 V)
0.2 W
Longévité mécanique [manœuvres]
> 0.08 x 106
Fréquence de manœuvres max. [Man./h]
50
Tension alternativeAC-3Puissance assignée d'emploi démarreur [P]220 V 230 V [P]
37 kW
Tension alternativeAC-3Puissance assignée d'emploi démarreur [P]400 V 415 [P]
55 kW
Tension alternativeAC-3Puissance assignée d'emploi démarreur [P]500 V [P]
75 kW
Tension alternativeAC-3Puissance assignée d'emploi démarreur [P]690 V [P]
40 kW
Tension alternativeAC-3Courant assigné d'emploi, interrupteur de démarrage moteur230 V [Ie]
126 A
Tension alternativeAC-3Courant assigné d'emploi, interrupteur de démarrage moteur400V 415 V [Ie]
105 A
Tension alternativeAC-3Courant assigné d'emploi, interrupteur de démarrage moteur500 V [Ie]
118 A
Tension alternativeAC-3Courant assigné d'emploi, interrupteur de démarrage moteur690 V [Ie]
45 A
Tension alternativeAC-21ACourant assigné d'emploi interrupteur440 V [Ie]
250 A
Tension alternativeAC-23APuissance assignée d'emploi AC-23A, 50 - 60 Hz [P]230 V [P]
37 kW
Tension alternativeAC-23APuissance assignée d'emploi AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
90 kW
Tension alternativeAC-23APuissance assignée d'emploi AC-23A, 50 - 60 Hz [P]500 V [P]
110 kW
Tension alternativeAC-23APuissance assignée d'emploi AC-23A, 50 - 60 Hz [P]690 V [P]
45 kW
Tension alternativeAC-23ACourant assigné d'emploi, interrupteur de démarrage moteur230 V [Ie]
126 A
Tension alternativeAC-23ACourant assigné d'emploi, interrupteur de démarrage moteur400 V 415 V [Ie]
170 A
Tension alternativeAC-23ACourant assigné d'emploi, interrupteur de démarrage moteur500 V [Ie]
156 A
Tension alternativeAC-23ACourant assigné d'emploi, interrupteur de démarrage moteur690 V [Ie]
50 A
Tension continueDC-1, interrupteurs L/R = 1 msCourant assigné d’emploi [Ie]
250 A
Tension continueDC-1, interrupteurs L/R = 1 msTension par contact en série
42 V
Tension continueDC-23A, démarreurs, L/R = 15 ms24 VCourant assigné d’emploi [Ie]
250 A
Tension continueDC-23A, démarreurs, L/R = 15 ms24 VContacts
3 Nombre
Tension continueDC-23A, démarreurs, L/R = 15 ms48 VCourant assigné d’emploi [Ie]
250 A
Tension continueDC-23A, démarreurs, L/R = 15 ms48 VContacts
3 Nombre
Tension continueDC-23A, démarreurs, L/R = 15 ms60 VCourant assigné d’emploi [Ie]
250 A
Tension continueDC-23A, démarreurs, L/R = 15 ms60 VContacts
3 Nombre
Tension continueDC-23A, démarreurs, L/R = 15 ms120 VCourant assigné d’emploi [Ie]
80 A
Tension continueDC-23A, démarreurs, L/R = 15 ms120 VContacts
3 Nombre
Fiabilité des contacts sous 24 V DC, 10 mA [Taux de ratés]
< 10-5,< 1 échec sur 100 000 opérations de commutation HF
âme massive ou multibrins
1 x 185
2 x 70 mm2
Souple à embout selon DIN 46228
1 x 120
2 x 50 mm2
Feuillard Cu [Lamelles x largeur x épaisseur]
1 x 20 x 5
2 x 20 x 3 mm
Vis de raccordement
Inbus 6
Couple de serrage vis de raccordement
16 Nm
Grandeurs caractéristiques relevant de la sécurité
Remarques
Valeurs B10dselon EN ISO 13849-1, tableau C1
Caractéristiques électriques homologuées
Circuits électriquesTension assignée d'emploi [Ue]
600 V AC
Circuits électriquesCourant assigné ininterrompu max.Circuits principauxUtilisation générale
250 A
Circuits électriquesCourant assigné ininterrompu max.Circuits auxiliairesGeneral Use [IU]
10 A
Circuits électriquesCourant assigné ininterrompu max.Circuits auxiliairesPilot Duty
A 600
Pouvoir de coupurePuissance moteur maximalemonophasés120 V AC
15 HP
Pouvoir de coupurePuissance moteur maximalemonophasés240 V AC
30 HP
Pouvoir de coupurePuissance moteur maximalemonophasés277 V AC
30 HP
Pouvoir de coupurePuissance moteur maximaletriphasés120 V AC
30 HP
Pouvoir de coupurePuissance moteur maximaletriphasés240 V AC
60 HP
Pouvoir de coupurePuissance moteur maximaletriphasés480 V AC
75 HP
Pouvoir de coupurePuissance moteur maximaletriphasés600 V AC
75 HP
Short Circuit Current RatingValeur nominale de base
10 kA
Short Circuit Current Ratingmax. Fuse
600 Class RK1 A
Short Circuit Current RatingValeur nominale défaut élevée
65 kA
Short Circuit Current Ratingmax. Fuse
400, Class J A
Sections raccordablesà âme massive ou souples avec embout
350 MCM AWG
Sections raccordablessouple
300 MCM AWG
Sections raccordablesVis de raccordement
Inbus 6
Sections raccordablesCouple de serrage
140 lb-in
