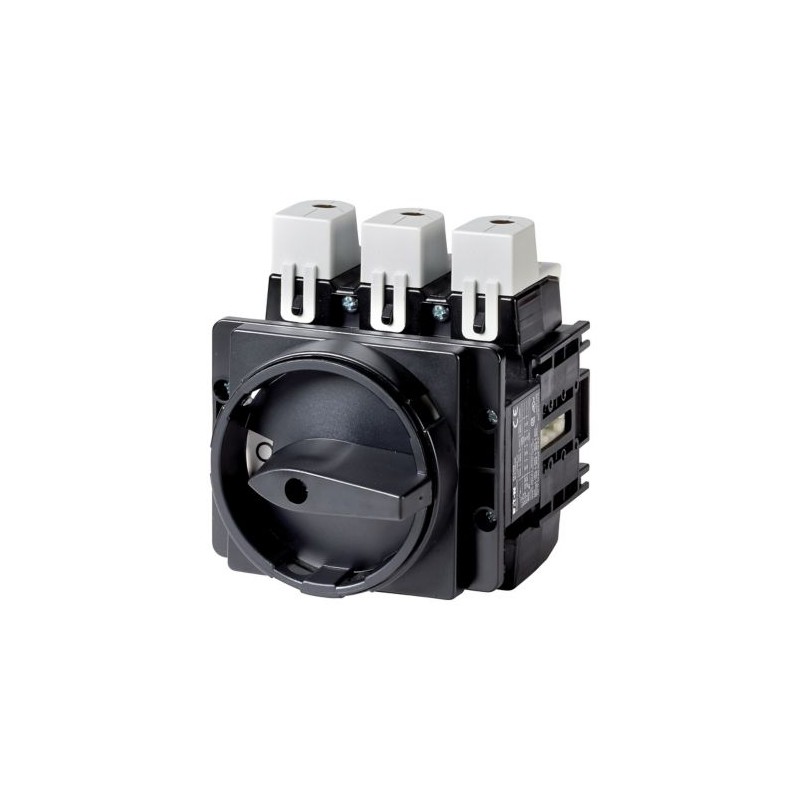

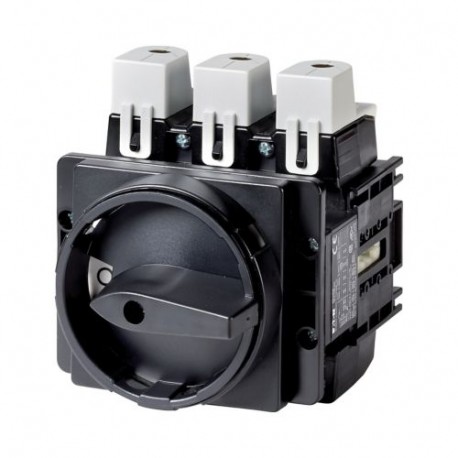

P5-160/EA/SVB-SW/HI10 280926 EATON ELECTRIC Interrupteur général, tripolaire + 1 Contact F, 160 A, Fonction .. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

P5-160/EA/SVB-SW/HI10 280926 EATON ELECTRIC Interrupteur général, tripolaire + 1 Contact F, 160 A, Fonction ..

P5-160/EA/SVB-SW/HI10

280926

EATON-MOELLER

Disponible Expédition hui

Interrupteur général, tripolaire + 1 Contact F, 160 A, Fonction d'arrêt, verrouillable en position 0, Montage encastré

Interrupteur général, P5, 160 A, Montage encastré, tripolaire, 1 Contact F, Fonction d'arrêt, avec poignée rotative noire et couronne de blocage, verrouillable en position 0

Plus de détails


Appareillage industriel basse tension > Interrupteur-sectionneur

Sectionneurs et commutateurs à cames

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $297.51
Prix unitaire: $297.51

Quantité Prix
1+$297.51
2+$297.51
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les clients qui ont acheté ce produit ont également acheté...

En savoir plus



Interrupteur principal, P5, 160, montage encastré, 3 pôles, 1 N/O, fonction d'ARRÊT, Avec le noir tournant la poignée et la bague de verrouillage, Verrouillables en 0 (Off) en position
Interrupteur principal, gamme de Produit: interrupteur Principal, interrupteur d'entretien, de Réparation, de switch, de la Partie du groupe de référence: P5, Fonction d'Arrêt: pour ARRÊTER la fonction, Avec le noir tournant la poignée et la bague de verrouillage, les Informations sur l'équipement fourni: contact Auxiliaire ou conducteur de neutre ajusté par l'utilisateur., 3 pôles, le Verrouillage de l'installation: Verrouillables en 0 (Off) la position, Degré de Protection: face Avant IP65, de la Conception: montage encastré, puissance Moteur en AC-23 A, 50 - 60 Hz 400 V: P = 55 kW, Classé sans interruption de courant: Ui = 160 A, Normes: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Interrupteur-sectionneur selon CEI/EN 60947-3

Programme de livraison

La gamme de produits
Interrupteur principal
interrupteur d'entretien
Le commutateur réparer
Partie du groupe de référence
P5
Fonction D'Arrêt
Fonction d'ARRÊT
Avec noir tournant la poignée et la bague de verrouillage
Les informations sur l'équipement fourni
Contact auxiliaire ou conducteur de neutre ajusté par l'utilisateur.
Nombre de pôles
3 pôles
Contacts auxiliaires
1 N/O
0 N/C
Verrouillage de la facilité de
Verrouillables en 0 (Off) en position
Degré de Protection
Avant IP65
Conception
montage affleurant
000Z427
Contact séquence
115S203-2
La fonction
1150SPC-194
Puissance moteur en AC-23 A, 50 - 60 Hz [P]
400 V [P]
55 kW
Classé sans interruption de courant [Iu]
Cents soixante
Note sur les cotés sans interruption de courant !u
Nominale ininterrompue actuel jeuest spécifiée pour max. de section transversale.

Données techniques

Général
Normes
IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL
Interrupteur-sectionneur selon CEI/EN 60947-3
Climatiques de vérification linguistique
La chaleur humide constante, CEI 60068-2-78
La chaleur humide, cyclique, à IEC 60068-2-30
Température ambianteOuvert
-25 - +50 °C
Température ambianteClos
-25 - +40 °C
Catégorie de surtension/degré de pollution
III/3
Nominale de tenue aux impulsions de tension [Uimp]
8000 V AC
Position de montage
Comme l'exige
Contacts
Des variables mécaniquesNombre de pôles
3 pôles
Des variables mécaniquesContacts auxiliaires
1 N/O
Des variables mécaniquesContacts auxiliaires
0 N/C
Caractéristiques électriquesTension nominale d'utilisation [Ue]
690 V AC
Caractéristiques électriquesClassé sans interruption de courant [Iu]
Cents soixante
Caractéristiques électriquesNote sur les cotés sans interruption de courant !u
Nominale ininterrompue actuel jeuest spécifiée pour max. de section transversale.
L'indice de charge avec fonctionnement intermittent, classe 12AB 25 % DF
2 x Ie
L'indice de charge avec fonctionnement intermittent, classe 12AB 40 % DF
1.6 x Ie
L'indice de charge avec fonctionnement intermittent, classe 12AB 60 % DF
1.3 x Ie
Court-circuitFusible
160 A gG/gL
Courant de courte durée assigné (1 s courant) [Icw]
3000 Unerms
Note sur le courant de courte durée assigné lcw
Courant pour un temps de 1 seconde
Nominale conditionnelle courant de court-circuit [Iq]
30 kA
Capacité de commutation
cos ϕ nominale capacité de production de l'conformément à IEC 60947-3
1050 Un
Pouvoir nominal de coupure cos ϕ à IEC 60947-3230 V
Neuf cents
Pouvoir nominal de coupure cos ϕ à IEC 60947-3400/415 V
Huit cent cinquante
Pouvoir nominal de coupure cos ϕ à IEC 60947-3500 V
Huit cent cinquante
Pouvoir nominal de coupure cos ϕ à IEC 60947-3690 V
340 Un
Isolation de sécurité à la norme EN 61140entre les contacts
440 V AC
Isolation de sécurité à la norme EN 61140Actuel de perte de chaleur par contact at Ie
10 W
Isolation de sécurité à la norme EN 61140Actuel de perte de chaleur par circuit auxiliaire à jee(AC-15/230 V)
0.2 CO
Durée de vie mécanique [Opérations]
> 0,1 x 10Six
Fréquence de fonctionnement Maximum de [Opérations/h]
Cinquante
CAAC-3Notation, moteur interrupteur de charge [P]220 V 230 V [P]
30 kW
CAAC-3Notation, moteur interrupteur de charge [P]400 V 415 V [P]
45 kW
CAAC-3Notation, moteur interrupteur de charge [P]500 V [P]
55 kW
CAAC-3Notation, moteur interrupteur de charge [P]690 V [P]
37 kW
CAAC-3Courant assigné nominal du moteur interrupteur de charge230 V [Ie]
103 Un
CAAC-3Courant assigné nominal du moteur interrupteur de charge400 V 415 V [Ie]
Quatre vingt cinq
CAAC-3Courant assigné nominal du moteur interrupteur de charge500 V [Ie]
80 Un
CAAC-3Courant assigné nominal du moteur interrupteur de charge690 V [Ie]
Quarante deux
CAAC-21ANominale courant de fonctionnement de l'interrupteur440 V [Ie]
Cents soixante
CAAC-23APuissance moteur en AC-23 A, 50 - 60 Hz [P]230 V [P]
30 kW
CAAC-23APuissance moteur en AC-23 A, 50 - 60 Hz [P]400 V 415 V [P]
55 kW
CAAC-23APuissance moteur en AC-23 A, 50 - 60 Hz [P]500 V [P]
75 kW
CAAC-23APuissance moteur en AC-23 A, 50 - 60 Hz [P]690 V [P]
37 kW
CAAC-23ACourant assigné nominal du moteur interrupteur de charge230 V [Ie]
103 Un
CAAC-23ACourant assigné nominal du moteur interrupteur de charge400 V 415 V [Ie]
105 Un
CAAC-23ACourant assigné nominal du moteur interrupteur de charge500 V [Ie]
Cents six
CAAC-23ACourant assigné nominal du moteur interrupteur de charge690 V [Ie]
Quarante deux
DCDC-1, de coupure en Charge les commutateurs L/R = 1 msCourant assigné nominal [Ie]
Cents soixante
DCDC-1, de coupure en Charge les commutateurs L/R = 1 msTension par paire de contacts en série
42 V
DCDC-23A, charge du moteur switchL/R = 15 ms24 VCourant assigné nominal [Ie]
Cents soixante
DCDC-23A, charge du moteur switchL/R = 15 ms24 VContacts
3 Quantité
DCDC-23A, charge du moteur switchL/R = 15 ms48 VCourant assigné nominal [Ie]
Cents soixante
DCDC-23A, charge du moteur switchL/R = 15 ms48 VContacts
3 Quantité
DCDC-23A, charge du moteur switchL/R = 15 ms60 VCourant assigné nominal [Ie]
Cents soixante
DCDC-23A, charge du moteur switchL/R = 15 ms60 VContacts
3 Quantité
DCDC-23A, charge du moteur switchL/R = 15 ms120 VCourant assigné nominal [Ie]
Cinquante
DCDC-23A, charge du moteur switchL/R = 15 ms120 VContacts
3 Quantité
Circuit de contrôle de la fiabilité à 24 V DC, 10 mA [probabilité de Défaut]
< 10-5,< 1 échec sur 100 000 commutations HF
Terminal capacités
Monobrin ou multibrin
1 x 95
2 x 35 mmDeux
Flexible avec embouts selon DIN 46228
1 x 70
2 x 25 mmDeux
Bande de cuivre [Nombre de segments x largeur x épaisseur]
1 x 13 x 3
2 x 13 x 1,5 mm
Vis de borne
Vis à six pans creux 5
Couple de serrage pour les vis de borne
14 Nm
Technique les paramètres de sécurité:
Notes
B10dvaleurs selon EN ISO 13849-1, tableau C1
La cote de données pour les types approuvés
ContactsTension nominale d'utilisation [Ue]
600 V AC
ContactsClassé sans interruption de courant max.Principaux chemins de conduiteUsage général
Deux cents
ContactsClassé sans interruption de courant max.Contacts auxiliairesUsage Général [IU]
10 Un
ContactsClassé sans interruption de courant max.Contacts auxiliairesPilote Devoir
Un 600
Capacité de commutationMaximum de puissance du moteurMonophasé120 V AC
10 HP
Capacité de commutationMaximum de puissance du moteurMonophasé240 V AC
25 HP
Capacité de commutationMaximum de puissance du moteurMonophasé277 V AC
25 HP
Capacité de commutationMaximum de puissance du moteurTrois phases120 V AC
20 HP
Capacité de commutationMaximum de puissance du moteurTrois phases240 V AC
40 HP
Capacité de commutationMaximum de puissance du moteurTrois phases480 V AC
60 HP
Capacité de commutationMaximum de puissance du moteurTrois phases600 V AC
60 HP
Courant De Court-Circuit De NotationBase De Notation
10 kA
Courant De Court-Circuit De Notationmax. Fusible
400 Class RK1 UN
Courant De Court-Circuit De NotationHaut faute de notation
65 kA
Courant De Court-Circuit De Notationmax. Fusible
300, Classe J D'Une
Capacité du TerminalSolide ou souple conducteur avec embout
3/0 AWG
Capacité du TerminalFlexible
2/0 AWG
Capacité du TerminalVis de borne
Vis à six pans creux 5
Capacité du TerminalCouple de serrage
125 lb-in

La vérification de la conception selon les normes EN/IEC 61439

Données techniques pour la vérification de la conception
Courant assigné nominal pour la dissipation de la chaleur [In]
Cents soixante
La dissipation de la chaleur par pôle, actuel-dépendante [Pvid]
5 W
L'équipement de dissipation de la chaleur, le courant dépendant [Pvid]
0 W
Statique de la dissipation de la chaleur, non-actuel-dépendante [Pvs]
0 W
La dissipation de la chaleur de la capacité [Pdiss]
0 W
Température ambiante de fonctionnement min.
-25 °C
Température ambiante de fonctionnement max.
+50 °C
EN/IEC 61439 de vérification de la conception
10.2 Résistance des matériaux et de pièces10.2.2 la résistance à la Corrosion
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.1 la Vérification de la stabilité thermique de l'enclos
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.2 Vérification de la résistance des matériaux isolants à la chaleur normale
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.3 Vérification de la résistance des matériaux isolants à la chaleur anormale et au feu en raison des effets électriques internes
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.4 la Résistance aux ultra-violets (UV)
Résistance aux UV uniquement dans le cadre d'un bouclier protecteur.
10.2 Résistance des matériaux et de pièces10.2.5 de Levage
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.2 Résistance des matériaux et de pièces10.2.6 impact Mécanique
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.2 Résistance des matériaux et de pièces10.2.7 Inscriptions
Réponde à la norme.
10.3 Degré de protection des ASSEMBLÉES
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.4 les Dégagements d'air et de fuite
Réponde à la norme.
10.5 Protection contre les chocs électriques
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.6 l'Incorporation de dispositifs de commutation et de composants
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.7 Interne des circuits électriques et des connexions
Le panneau est de la responsabilité du constructeur.
10.8 connexion pour les conducteurs
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.2 de fréquence de Puissance électrique de la force
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.3 de tenue aux impulsions de tension
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.4 Tests de boîtiers en matériau isolant
Le panneau est de la responsabilité du constructeur.
10.10 élévation de la Température
Le panel builder est responsable de l'augmentation de la température de calcul. Eaton fournira la chaleur dissipation de données pour les appareils.
10.11 Court-circuit
Le panneau est de la responsabilité du constructeur. Le cahier des charges pour l'appareillage doit être observée.
10.12 compatibilité Électromagnétique
Le panneau est de la responsabilité du constructeur. Le cahier des charges pour l'appareillage doit être observée.
10.13 la fonction Mécanique
L'appareil répond aux exigences, à condition que les informations contenues dans la notice d'instructions (IL) est observée.

Données techniques ETIM 7.0

Basse tension de composants industriels (EG000017) / Interrupteur-sectionneur (EC000216)
Génie électrique, automatisation, processus d'ingénierie de contrôle de Basse tension de la technologie de commutateur / Arrêt-interrupteur de charge, disjoncteur, interrupteur de commande / Interrupteur-sectionneur ([email protected] [AKF060013])
La Version que l'interrupteur principal
Oui
Version de maintenance-/interrupteur de service
Oui
Version interrupteur de sécurité
Pas de
La Version que l'arrêt d'urgence de l'installation
Pas de
La Version que l'enclenchement de l'interrupteur
Pas de
Nombre de commutateurs
Un
Max. fonctionnement nominal tension Ue AC
690 V
De tension assignée
690 - 690 V
Nominale courant permanent Ui
Cents soixante
Nominale courant permanent à AC-23, 400 V
105 Un
Nominale courant permanent à AC-21, 400 V
Cents soixante
Fonctionnement nominal puissance AC-3, 400 V
45 kW
Courant de courte durée assigné lcw
3 kA
Fonctionnement nominal d'alimentation en AC-23, 400 V
55 kW
Puissance de commutation à 400 V
55 kW
Climatisées nominale du courant de court-circuit de Qi
30 kA
Nombre de pôles
Trois
Nombre de contacts auxiliaires comme contact normalement fermé
Zero
Nombre de contacts auxiliaires comme contact normalement ouvert
Un
Nombre de contacts auxiliaires comme le changement de contact
Zero
Entraînement par moteur en option
Pas de
Entraînement par moteur intégré
Pas de
La tension de la libération en option
Pas de
Appareil de construction
Intégré dans l'appareil fixe intégré dans la technique
Convient pour montage au sol
Pas de
Adapté pour montage frontal à 4 trous
Oui
Adapté pour montage avant centre
Pas de
Adapté pour la carte de distribution de l'installation
Pas de
Adapté pour les intermédiaires de montage
Pas de
La couleur de l'élément de contrôle
Noir
Type de l'élément de contrôle
Porte de couplage rotatif voiture
Interlockable
Oui
Type de connexion électrique du circuit principal
Cadre de serrage
Degré de protection (IP), face avant
IP65
Degré de protection (NEMA)
Douze

Approbations

Les Normes De Produit
UL 508; CSA-C22.2 n ° 14-05; CSA-C22.2 n ° 94; IEC/EN 60947-3; marquage CE
UL File No.
E36332
UL Catégorie Contrôle Pas.
NLRV, NLRV7
CSA No de dossier.
Deux cent vingt trois mille huit cent cinq
CSA Classe Pas.
3211-05
Amérique Du Nord Certification
Listé UL, certifié CSA
Adapté pour
Circuits de dérivation, approprié en tant que moteur de déconnexion
Degré de Protection
CEI: IP65; UL/CSA Type 1, 12

Dimensions

115X315
① Dimensions de Perçage de la porte
115X070
≦ 3 cadenas

Datasheet - PDF

Titre: Taille: Type:
P5-160/EA/SVB-SW/HI10 280926 280926_FR.pdf 371 Kbytes   P5-160/EA/SVB-SW/HI10  280926 280926_FR.pdf

Commentaires: (0)

Aucun commentaire sur le produit encore.
