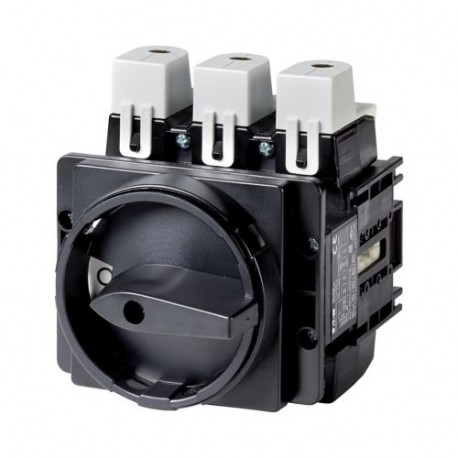

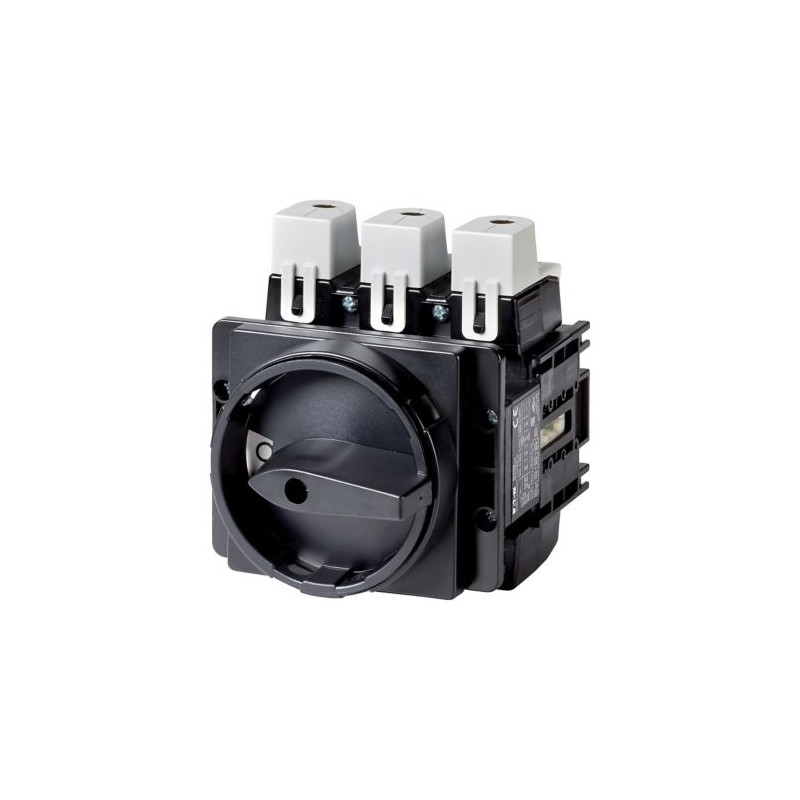

P5-125/EA/SVB-SW 280911 EATON ELECTRIC Interrupteur général, tripolaire, 125 A, Fonction d'arrêt, verrouilla.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

P5-125/EA/SVB-SW 280911 EATON ELECTRIC Interrupteur général, tripolaire, 125 A, Fonction d'arrêt, verrouilla..

P5-125/EA/SVB-SW

280911

EATON-MOELLER

Disponible Expédition hui

Interrupteur général, tripolaire, 125 A, Fonction d'arrêt, verrouillable en position 0, Montage encastré

Interrupteur général, P5, 125 A, Montage encastré, tripolaire, Fonction d'arrêt, avec poignée rotative noire et couronne de blocage, verrouillable en position 0

Plus de détails


Appareillage industriel basse tension > Interrupteur-sectionneur

Sectionneurs et commutateurs à cames

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $216.00
Prix unitaire: $216.00

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les clients qui ont acheté ce produit ont également acheté...

En savoir plus



Interrupteur général, P5, 125 A, Montage encastré, tripolaire, Fonction d'arrêt, avec poignée rotative noire et couronne de blocage, verrouillable en position 0
Interrupteur général, Gamme: Interrupteur général, Interrupteurs de maintenance, Interrupteurs locaux de sécurité, Identificateur de type: P5, Fonction Arrêt: Fonction d'arrêt, avec poignée rotative noire et couronne de blocage, Information sur la fourniture: Contact auxiliaire ou neutre pour montage ultérieur., tripolaire, Verrouillage: verrouillable en position 0, Degré de protection: Face avant IP65, Forme: Montage encastré, Puissance assignée d'emploi AC-23A, 50 - 60 Hz 400 V: P = 45 kW, Courant assigné ininterrompu: Iu = 125 A, Conformité aux normes: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Interrupteurs-sectionneurs selon IEC/EN 60947-3

Gamme de livraison

Gamme
Interrupteur général
Interrupteurs de maintenance
Interrupteurs locaux de sécurité
Identificateur de type
P5
Fonction Arrêt
Fonction d'arrêt
avec poignée rotative noire et couronne de blocage
Information sur la fourniture
Contact auxiliaire ou neutre pour montage ultérieur.
Nombre de pôles
tripolaire
Circuits auxiliaires
0 Contact F
0 Contact O
Verrouillage
verrouillable en position 0
Degré de protection
Face avant IP65
Forme
Montage encastré
000Z427
Schéma
1150SWI-223-2
Fonction
1150SPC-194
Puissance assignée d'emploi AC-23A, 50 - 60 Hz [P]
400 V [P]
45 kW
Courant assigné ininterrompu [Iu]
125 A
Remarque sur le courant assigné ininterrompu Iu
Courant assigné ininterrompu Iuspécifié pour la section maximale.

Caractéristiques techniques

Généralités
Conformité aux normes
IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL
Interrupteurs-sectionneurs selon IEC/EN 60947-3
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambianteouvert
-25 - +50 °C
Température ambiantesous enveloppe
-25 - +40 °C
Catégorie de surtension/Degré de pollution
III/3
Tension assignée de tenue aux chocs [Uimp]
8000 V AC
Position de montage
Quelconque
Circuits électriques
Valeurs mécaniquesNombre de pôles
tripolaire
Valeurs mécaniquesCircuits auxiliaires
0 Contact F
Valeurs mécaniquesCircuits auxiliaires
0 Contact O
Caractéristiques électriquesTension assignée d'emploi [Ue]
690 V AC
Caractéristiques électriquesCourant assigné ininterrompu [Iu]
125 A
Caractéristiques électriquesRemarque sur le courant assigné ininterrompu Iu
Courant assigné ininterrompu Iuspécifié pour la section maximale.
Charge max. admissible en service intermittent, Classe 12SI 25 % FM
2 x Ie
Charge max. admissible en service intermittent, Classe 12SI 40 % FM
1.6 x Ie
Charge max. admissible en service intermittent, Classe 12SI 60 % FM
1.3 x Ie
Tenue aux courts-circuitsavec fusible
125 A gG/gL
Courant assigné de courte durée (1 s) [Icw]
2500 Aeff
Remarque sur le courant assigné de courte durée admissible Icw
courant d'1 seconde
Courant de court-circuit conditionnel [Iq]
30 kA
Pouvoir de coupure
Pouvoir assigné de fermeture cos ϕ selon IEC 60947-3
850 A
Pouvoir assigné de coupure cos ϕ selon IEC 60947-3230 V
800 A
Pouvoir assigné de coupure cos ϕ selon IEC 60947-3400/415 V
750 A
Pouvoir assigné de coupure cos ϕ selon IEC 60947-3500 V
650 A
Pouvoir assigné de coupure cos ϕ selon IEC 60947-3690 V
340 A
Séparation sûre selon EN 61140entre les contacts
440 V AC
Séparation sûre selon EN 61140Pertes par effet Joule par circuit sous Ie
8 W
Longévité mécanique [manœuvres]
> 0.1 x 106
Fréquence de manœuvres max. [Man./h]
50
Tension alternativeAC-3Puissance assignée d'emploi démarreur [P]220 V 230 V [P]
22 kW
Tension alternativeAC-3Puissance assignée d'emploi démarreur [P]400 V 415 [P]
37 kW
Tension alternativeAC-3Puissance assignée d'emploi démarreur [P]500 V [P]
45 kW
Tension alternativeAC-3Puissance assignée d'emploi démarreur [P]690 V [P]
30 kW
Tension alternativeAC-3Courant assigné d'emploi, interrupteur de démarrage moteur230 V [Ie]
72 A
Tension alternativeAC-3Courant assigné d'emploi, interrupteur de démarrage moteur400V 415 V [Ie]
66 A
Tension alternativeAC-3Courant assigné d'emploi, interrupteur de démarrage moteur500 V [Ie]
58 A
Tension alternativeAC-3Courant assigné d'emploi, interrupteur de démarrage moteur690 V [Ie]
32 A
Tension alternativeAC-21ACourant assigné d'emploi interrupteur440 V [Ie]
125 A
Tension alternativeAC-23APuissance assignée d'emploi AC-23A, 50 - 60 Hz [P]230 V [P]
30 kW
Tension alternativeAC-23APuissance assignée d'emploi AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
45 kW
Tension alternativeAC-23APuissance assignée d'emploi AC-23A, 50 - 60 Hz [P]500 V [P]
55 kW
Tension alternativeAC-23APuissance assignée d'emploi AC-23A, 50 - 60 Hz [P]690 V [P]
37 kW
Tension alternativeAC-23ACourant assigné d'emploi, interrupteur de démarrage moteur230 V [Ie]
96 A
Tension alternativeAC-23ACourant assigné d'emploi, interrupteur de démarrage moteur400 V 415 V [Ie]
80 A
Tension alternativeAC-23ACourant assigné d'emploi, interrupteur de démarrage moteur500 V [Ie]
78 A
Tension alternativeAC-23ACourant assigné d'emploi, interrupteur de démarrage moteur690 V [Ie]
39 A
Tension continueDC-1, interrupteurs L/R = 1 msCourant assigné d’emploi [Ie]
125 A
Tension continueDC-1, interrupteurs L/R = 1 msTension par contact en série
42 V
Tension continueDC-23A, démarreurs, L/R = 15 ms24 VCourant assigné d’emploi [Ie]
125 A
Tension continueDC-23A, démarreurs, L/R = 15 ms24 VContacts
3 Nombre
Tension continueDC-23A, démarreurs, L/R = 15 ms48 VCourant assigné d’emploi [Ie]
125 A
Tension continueDC-23A, démarreurs, L/R = 15 ms48 VContacts
3 Nombre
Tension continueDC-23A, démarreurs, L/R = 15 ms60 VCourant assigné d’emploi [Ie]
125 A
Tension continueDC-23A, démarreurs, L/R = 15 ms60 VContacts
3 Nombre
Tension continueDC-23A, démarreurs, L/R = 15 ms120 VCourant assigné d’emploi [Ie]
40 A
Tension continueDC-23A, démarreurs, L/R = 15 ms120 VContacts
3 Nombre
Fiabilité des contacts sous 24 V DC, 10 mA [Taux de ratés]
< 10-5,< 1 échec sur 100 000 opérations de commutation HF
Sections raccordables
âme massive ou multibrins
1 x 95
2 x 35 mm2
Souple à embout selon DIN 46228
1 x 70
2 x 25 mm2
Feuillard Cu [Lamelles x largeur x épaisseur]
1 x 13 x 3
2 x 13 x 1,5 mm
Vis de raccordement
Inbus 5
Couple de serrage vis de raccordement
14 Nm
Grandeurs caractéristiques relevant de la sécurité
Remarques
Valeurs B10dselon EN ISO 13849-1, tableau C1
Caractéristiques électriques homologuées
Circuits électriquesTension assignée d'emploi [Ue]
600 V AC
Circuits électriquesCourant assigné ininterrompu max.Circuits principauxUtilisation générale
150 A
Circuits électriquesCourant assigné ininterrompu max.Circuits auxiliairesGeneral Use [IU]
10 A
Circuits électriquesCourant assigné ininterrompu max.Circuits auxiliairesPilot Duty
A 600
Pouvoir de coupurePuissance moteur maximalemonophasés120 V AC
7.5 HP
Pouvoir de coupurePuissance moteur maximalemonophasés240 V AC
20 HP
Pouvoir de coupurePuissance moteur maximalemonophasés277 V AC
20 HP
Pouvoir de coupurePuissance moteur maximaletriphasés120 V AC
15 HP
Pouvoir de coupurePuissance moteur maximaletriphasés240 V AC
30 HP
Pouvoir de coupurePuissance moteur maximaletriphasés480 V AC
60 HP
Pouvoir de coupurePuissance moteur maximaletriphasés600 V AC
60 HP
Short Circuit Current RatingValeur nominale de base
10 kA
Short Circuit Current Ratingmax. Fuse
350 Class RK1 A
Short Circuit Current RatingValeur nominale défaut élevée
65 kA
Short Circuit Current Ratingmax. Fuse
300, Class J A
Sections raccordablesà âme massive ou souples avec embout
3/0 AWG
Sections raccordablessouple
2/0 AWG
Sections raccordablesVis de raccordement
Inbus 5
Sections raccordablesCouple de serrage
125 lb-in

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
125 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
3.1 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+50 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Résistance aux UV uniquement avec toit de protection.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Commutateurs basse tension (EG000017) / Interrupteur-sectionneur (EC000216)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Sectionneur, interrupteur, commutateur / Sectionneur à coupure en charge compact ([email protected] [AKF060013])
finition interrupteur général
oui
finition interrupteur de maintenance/réparation
oui
finition interrupteur de sécurité
non
finition interrupteur de dispositif d'arrêt d'urgence
non
finition de l'inverseur
non
nombre d'interrupteurs
1
tension de fonctionnement nominale max. Ue en CA
690 V
tension de fonctionnement normale
690 - 690 V
courant permanent nominal (Iu)
125 A
courant permanent nominal, CA-23, 400 V
80 A
courant permanent nominal, CA-21, 400 V
125 A
puissance de fonctionnement nominale, CA-3, 400 V
37 kW
courant nominal de courte durée admissible Icw
2.5 kA
puissance de fonctionnement nominale, CA-23, 400 V
45 kW
puissance de commutation à 400 V
45 kW
intensité de court-circuit nominale conditionnelle Iq
30 kA
nombre de pôles
3
nombre de contacts auxiliaires à ouverture
0
nombre de contacts auxiliaires à fermeture
0
nombre de contacts auxiliaires à deux directions
0
commande motorisée en option
non
commande motorisée intégrée
non
déclencheur voltmétrique en option
non
type de construction de l'appareil
technique d'encastrement fixe pour appareil encastré
convient pour montage au sol
non
adapté à une fixation frontale à 4 trous
oui
adapté à une fixation frontale centrale
non
adapté à un montage en distributeur
non
adapté à un montage intermédiaire
non
couleur de l'élément d'actionnement
noir
finition de l'élément d'actionnement
commande rotative déportée sur porte
verrouillable
oui
type de raccordement du circuit principal
borne en cadre
classe de protection (IP), face avant
IP65
Degré de protection (NEMA)
12

Homologations

Product Standards
UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94; IEC/EN 60947-3; CE marking
UL File No.
E36332
UL Category Control No.
NLRV, NLRV7
CSA File No.
223805
CSA Class No.
3211-05
North America Certification
UL listed, CSA certified
Suitable for
Branch circuits, suitable as motor disconnect
Degree of Protection
IEC: IP65; UL/CSA Type 1, 12

Encombrements

115X315
① Dimensions perçage, porte
115X070
≦ 3 cadenas

Datasheet - PDF

Titre: Taille: Type:
P5-125/EA/SVB-SW 280911 FR_280911.pdf 372 Kbytes   P5-125/EA/SVB-SW  280911 FR_280911.pdf

Commentaires: (0)

Aucun commentaire sur le produit encore.

Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
  Captcha
  Écrire commentaire

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
