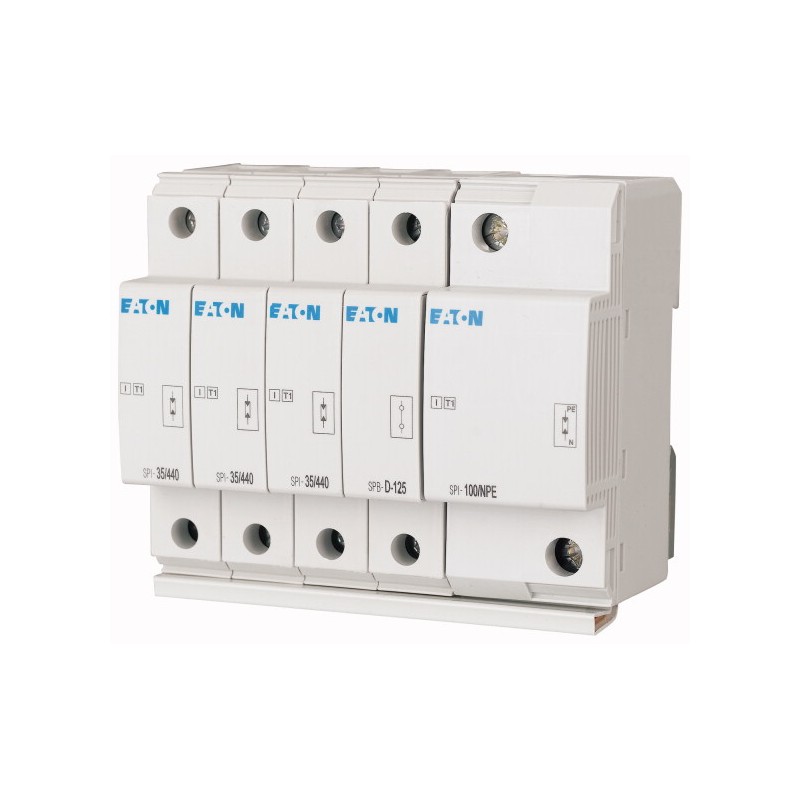

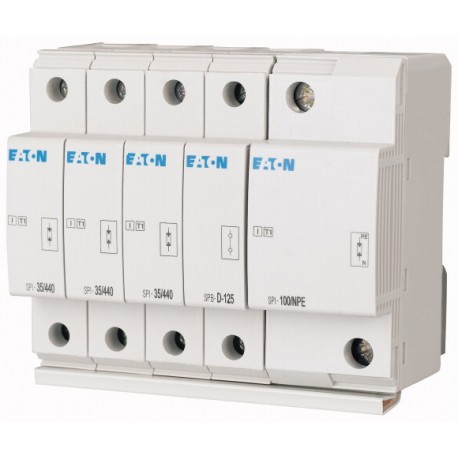

SPI-3+1 267488 EATON ELECTRIC Kit des parafoudres, kit TN-S/TT, 3+N pôles Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

SPI-3+1 267488 EATON ELECTRIC Kit des parafoudres, kit TN-S/TT, 3+N pôles

SPI-3+1

267488

EATON-MOELLER

Kit des parafoudres, kit TN-S/TT, 3+N pôles

Parafoudre : appliqué conformément à l’article IEC60364-5-53 Article 534 Pour la protection des systèmes grand public

Plus de détails


Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour système d'alimentation électrique

Appareillage Modulaire - Industriel

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Kit des parafoudres, kit TN-S/TT, 3+N pôles
Parafoudres : utilisation selon IEC60364-5-53 Clause 534 pour la protection des installations côté récepteurs
[

Vérification de la conception selon IEC/EN 61439

Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
3 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-40 °C
Température d’emploi max.
+85 °C
,

Caractéristiques techniques ETIM 7.0

Protection par mise à la terre, contre la foudre et contre les surtensions (EG000021) / Parafoudre pour système d'alimentation électrique (EC000381)
Electricité, Electronique, Automatisation et Commande / Installation, appareil de protection / Parafoudre (protection intérieure contre la foudre) / Parafoudre pour système d'alimentation ([email protected] [ACN272011])
forme de réseau CC
non
forme de réseau IT
non
forme de réseau TN
oui
forme de réseau TN-C
non
forme de réseau TN-C-S
oui
forme de réseau TN-S
oui
forme de réseau TT
oui
autre forme de réseau
non
nombre de conducteurs (sans mise à la terre)
courant de foudre (10/350)
35 kA
courant de décharge nominal (8/20)
35 kA
tension continue la plus élevée CA
440 V
tension continue la plus élevée CC
0 V
tension nominale CA
0 V
tension nominale CC
0 V
niveau de protection
1.5 kV
niveau de protection L-N
0 kV
niveau de protection N-PE
0 kV
niveau de protection (CC+ - CC-)
0 kV
niveau de protection (CC+/CC- - PE)
0 kV
capacité d'extinction du courant de suite
0 kA
énergie spécifique (W/R)
0 kJ/Ohm
mode de pose
profilé chapeau 35 mm
taille
6 TE
section de conducteur rigide max. (monofilaire/multifilaire)
35 mm²
section de conducteur flexible max. (fil fin)
25 mm²
avec contact de signalisation à distance
non
mode extraction
non
signalisation au niveau de l'appareil
optique
classe d'essai type 1
oui
fusible auxiliaire intégré
non
convient pour utilisation à l’extérieur
non
indice de protection (IP)
]

ETIM for 267488 Protection par mise à la terre, contre la foudre et contre les surtensions (EC000381)
Caractéristique Valeur
Forme de réseau CC (EF009926) Non
Forme de réseau IT (EF009927) Non
Forme de réseau TN (EF009928) Oui
Forme de réseau TN-C (EF009929) Non
Forme de réseau TN-C-S (EF009933) Oui
Forme de réseau TN-S (EF009930) Oui
Forme de réseau TT (EF009931) Oui
Autre forme de réseau (EF009932) Non
Nombre de conducteurs (sans mise à la terre) (EF001148) 3
Courant de foudre (10/350) (EF000421) 35 kA
Courant de décharge nominal (8/20) (EF004214) 35 kA
Tension continue la plus élevée CA (EF004198) 440 V
Tension continue la plus élevée CC (EF004777) 0 V
Tension nominale CA (EF004220) 0 V
Tension nominale CC (EF004221) 0 V
Niveau de protection (EF003525) 1.5 kV
Niveau de protection L-N (EF004236) 0 kV
Niveau de protection N-PE (EF008796) 0 kV
Niveau de protection (CC+ - CC-) (EF009643) 0 kV
Niveau de protection (CC+/CC- - PE) (EF009644) 0 kV
Capacité d'extinction du courant de suite (EF004193) 0 kA
Énergie spécifique (W/R) (EF009797) 0 kJ/Ohm
Type de montage (EF000003) Profilé chapeau 35 mm
Taille (EF002566) 6 TE
Section de conducteur rigide max. (monofilaire/multifilaire) (EF008827) 35 mm²
Section de conducteur flexible max. (fil fin) (EF008828) 25 mm²
Avec contact de signalisation à distance (EF000422) Non
Mode extraction (EF004181) Non
Signalisation au niveau de l'appareil (EF004241) Optique
Classe d'essai type 1 (EF004229) Oui
Fusible auxiliaire intégré (EF008797) Non
Adapté à un usage extérieur (EF003532) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
SPI-3+1 267488 267488_FR.pdf 159 Kbytes SPI-3+1 267488 267488_FR.pdf
