> EATON - MOELLER>Modulare Schaltanlage - Industrie >SPI-3+1 267488 ELECTRIC Blitzstromableiter-Set, TN-S/TT-Set, 3p+N
Vorheriges Produkt Nächstes Produkt

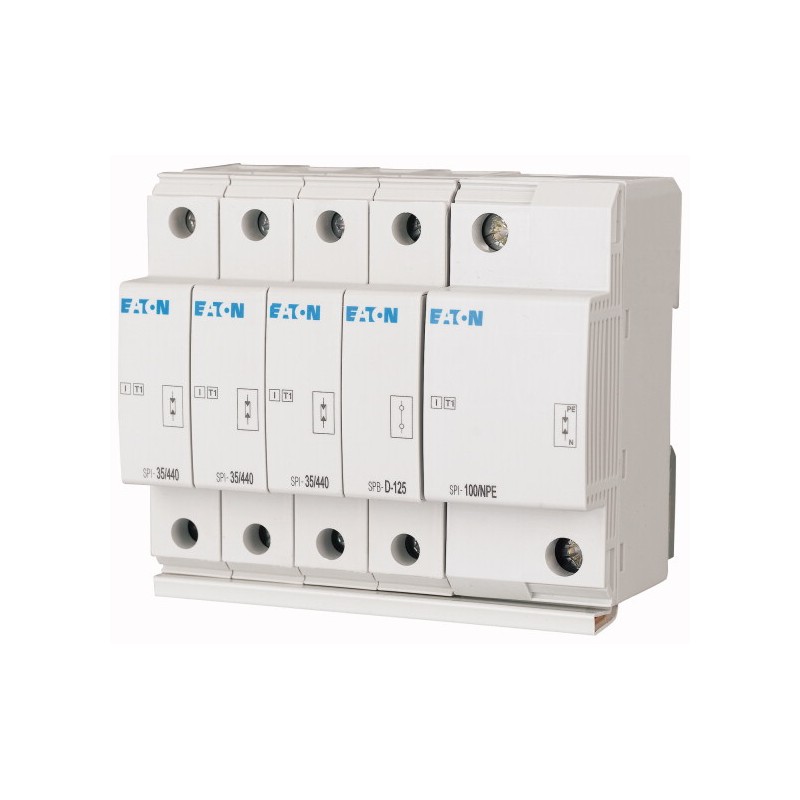

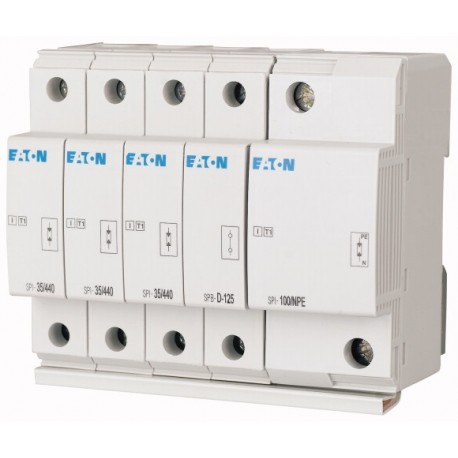

SPI-3+1 267488 EATON ELECTRIC Blitzstromableiter-Set, TN-S/TT-Set, 3p+N Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SPI-3+1 267488 EATON ELECTRIC Blitzstromableiter-Set, TN-S/TT-Set, 3p+N

SPI-3+1

267488

EATON-MOELLER

Blitzstromableiter-Set, TN-S/TT-Set, 3p+N

Überspannungsableiter: angewendet gemäß IEC60364-5-53 Klausel 534 Zum Schutz von Verbrauchersystemen

Mehr Infos


Erdung, Blitz- und Überspannungsschutz > Blitzstromableiter für Energietechnik

Modulare Schaltanlage - Industrie

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Blitzstromableiter-Set, TN-S/TT-Set, 3p+N
Zum Schutz von Verbraucheranlagen gegen direkte Blitzschläge in die Freileitungsanspeisung oder in die äußere Blitzschutzanlage (IEC 62305), Anwendung gemäß IEC 60364-5-53 Clause 534, Prüfklasse I nach IEC 61643-1, SPD-type T1 nach EN 61643-1, Gekapselte Ausführung: Beim Ableitvorgang treten keine heißen ionisierten Gase aus. Es sind daher keine Sicherheitsabstände zu entflammbaren Materialien einzuhalten
[

Daten für Bauartnachweis nach IEC/EN 61439

Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
3 W
Verlustleistungsabgabevermögen [Pve]
0 W
Betriebsumgebungstemperatur min.
-40 °C
Betriebsumgebungstemperatur max.
+85 °C
,

Technische Daten nach ETIM 7.0

Erdung, Blitz- und Überspannungsschutz (EG000021) / Blitzstromableiter für Energietechnik (EC000381)
Elektro-, Automatisierungs- und Prozessleittechnik / Schutzanlage, -gerät / Überspannungsschutz (innerer Blitzschutz) / Blitzstromableiter für Energietechnik ([email protected] [ACN272011])
Netzform DC
nein
Netzform IT
nein
Netzform TN
ja
Netzform TN-C
nein
Netzform TN-C-S
ja
Netzform TN-S
ja
Netzform TT
ja
Netzform sonstige
nein
Anzahl der Leiter (ohne Erde)
Blitzstoßstrom (10/350 µs)
35 kA
Nennableitstoßstrom (8/20)
35 kA
Höchste Dauerspannung AC
440 V
Höchste Dauerspannung DC
0 V
Nennspannung AC
0 V
Nennspannung DC
0 V
Schutzpegel
1.5 kV
Schutzpegel L-N
0 kV
Schutzpegel N-PE
0 kV
Schutzpegel (DC+ - DC-)
0 kV
Schutzpegel (DC+/DC- - PE)
0 kV
Folgestromlöschfähigkeit
0 kA
Spezifische Energie (W/R)
0 kJ/Ohm
Montageart
Hutschiene TH35
Baugröße
6 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)
35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)
25 mm²
Mit Fernmeldekontakt
nein
Ausblasend
nein
Signalisierung am Gerät
optisch
Prüfklasse Typ 1
ja
Integrierte Vorsicherung
nein
Geeignet für Außengebrauch
nein
Schutzart (IP)
]

ETIM for 267488 Erdung, Blitz- und Überspannungsschutz (EC000381)
Merkmal Wert
Netzform DC (EF009926) Nein
Netzform IT (EF009927) Nein
Netzform TN (EF009928) Ja
Netzform TN-C (EF009929) Nein
Netzform TN-C-S (EF009933) Ja
Netzform TN-S (EF009930) Ja
Netzform TT (EF009931) Ja
Netzform sonstige (EF009932) Nein
Anzahl der Leiter (ohne Erde) (EF001148) 3
Blitzstoßstrom (10/350 µs) (EF000421) 35 kA
Nennableitstoßstrom (8/20) (EF004214) 35 kA
Höchste Dauerspannung AC (EF004198) 440 V
Höchste Dauerspannung DC (EF004777) 0 V
Nennspannung AC (EF004220) 0 V
Nennspannung DC (EF004221) 0 V
Schutzpegel (EF003525) 1.5 kV
Schutzpegel L-N (EF004236) 0 kV
Schutzpegel N-PE (EF008796) 0 kV
Schutzpegel (DC+ - DC-) (EF009643) 0 kV
Schutzpegel (DC+/DC- - PE) (EF009644) 0 kV
Folgestromlöschfähigkeit (EF004193) 0 kA
Spezifische Energie (W/R) (EF009797) 0 kJ/Ohm
Montageart (EF000003) Hutschiene TH35
Baugröße (EF002566) 6 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) (EF008827) 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig) (EF008828) 25 mm²
Mit Fernmeldekontakt (EF000422) Nein
Ausblasend (EF004181) Nein
Signalisierung am Gerät (EF004241) optisch
Prüfklasse Typ 1 (EF004229) Ja
Integrierte Vorsicherung (EF008797) Nein
Geeignet für Außengebrauch (EF003532) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
SPI-3+1 267488 267488_DE.pdf 159 Kbytes SPI-3+1 267488 267488_DE.pdf
