BP-O-800/10-FLAT
113174
EATON-MOELLER
1

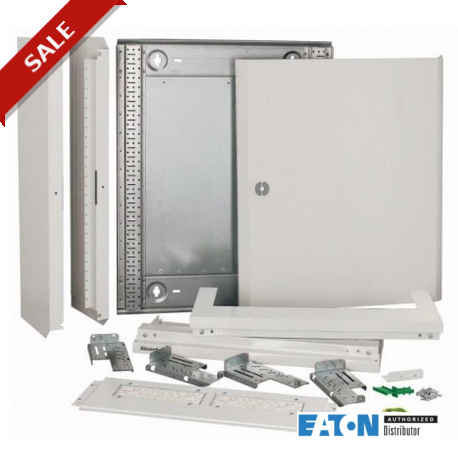

Surface-mount service distribution board with three-point turn-lock - flat pack, w 800 mm H 1060 mm 210 SU
Coffrets et armoires industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Technical data for design verification | |||
Heat dissipation, at an ambient temperature of 35°C, delta T: 20 degrees, calculated as per IEC 60890 | |||
Individual enclosure for wall mounting | PV | CO | 95 |
Starting enclosure for wall mounting | PV | CO | 90 |
Middle enclosure for wall mounting | PV | CO | 86 |
Heat dissipation, at an ambient temperature of 35°C, delta T: 35 degrees, calculated as per IEC 60890 | |||
Individual enclosure for wall mounting | PV | CO | 191 |
Starting enclosure for wall mounting | PV | CO | 181 |
Middle enclosure for wall mounting | PV | CO | 173 |
IEC/EN 61439 design verification | |||
10.2 Strength of materials and parts | |||
10.2.2 Corrosion resistance | Meets the product standard's requirements. | ||
10.2.3.1 Verification of thermal stability of enclosures | Meets the product standard's requirements. | ||
10.2.3.2 Verification of resistance of insulating materials to normal heat | Meets the product standard's requirements. | ||
10.2.3.3 Verification of resistance of insulating materials to abnormal heat and fire due to internal electric effects | Meets the product standard's requirements. | ||
10.2.4 Resistance to ultra-violet (UV) radiation | Not relevant to indoor installations. | ||
10.2.5 Lifting | Does not apply to enclosures without lifting aids. | ||
10.2.6 Mechanical impact | IK07 | ||
10.2.7 Inscriptions | Meets the product standard's requirements. | ||
10.3 Degree of protection of ASSEMBLIES | IP30 | ||
10.4 Clearances and creepage distances | Is the panel builder's responsibility. | ||
10.5 Protection against electric shock | < 0.1 Ω; meets the product standard's requirements. | ||
10.6 Incorporation of switching devices and components | Is the panel builder's responsibility. | ||
10.7 Internal electrical circuits and connections | Is the panel builder's responsibility. | ||
10.8 Connections for external conductors | Is the panel builder's responsibility. | ||
10.9 Insulation properties | |||
10.9.2 Power-frequency electric strength | Ui= 440 V AC | ||
10.9.3 Impulse withstand voltage | 4 kV | ||
10.9.4 Testing of enclosures made of insulating material | Does not apply to metal enclosures. | ||
10.10 Temperature rise | The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices. | ||
10.11 Short-circuit rating | Is the panel builder's responsibility. | ||
10.12 Electromagnetic compatibility | Is the panel builder's responsibility. | ||
10.13 Mechanical function | Meets the product standard's requirements. |
Distribution boards (EG000023) / Small distribution board (EC000214) | |||
Electric engineering, automation, process control engineering / Electrical installation, device / Electrical distribution system (incl. small distribution board) / Small distribution board ([email protected] [ACN387008]) | |||
Mounting method | Surface mounting | ||
Number of rows | 7 | ||
Width in number of modular spacings | 35 | ||
Type of cover | Door | ||
Cover model | Closed | ||
Transparent cover/door | No | ||
Material housing | Steel | ||
Height | mm | 1060 | |
Width | mm | 800 | |
Depth | mm | 262.5 | |
Built-in depth | mm | 0 | |
Internal depth | mm | 257.5 | |
DIN-rail | Yes | ||
With mounting plate | No | ||
Extension possible | Yes | ||
EMC-version | No | ||
Colour | Grey | ||
RAL-number | 7035 | ||
Degree of protection (IP) | IP30 | ||
With lock | No |
Caractéristiques techniques pour la vérification de la conception | |||
Puissance dissipée à température ambiante de 35°C, Delta T 20°, calculée selon IEC60890 | |||
Coffret individuel pour montage mural | PV | W | 95 |
Coffret initial pour montage mural | PV | W | 90 |
Coffret central pour montage mural | PV | W | 86 |
Puissance dissipée à température ambiante de 35°C, Delta T 35°, calculée selon IEC60890 | |||
Coffret individuel pour montage mural | PV | W | 191 |
Coffret initial pour montage mural | PV | W | 181 |
Coffret central pour montage mural | PV | W | 173 |
Certificat d'homologation IEC/EN 61439 | |||
10.2 Résistance des matériaux et des pièces | |||
10.2.2 Résistance à la corrosion | Les exigences de la norme produit sont respectées. | ||
10.2.3.1 Résistance à la chaleur de l'enveloppe | Les exigences de la norme produit sont respectées. | ||
10.2.3.2 Résistance Matières isolantes Chaleur normale | Les exigences de la norme produit sont respectées. | ||
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle | Les exigences de la norme produit sont respectées. | ||
10.2.4 Résistance aux UV | Ne concerne pas une installation à l'intérieur. | ||
10.2.5 Elevation | Ne concerne pas les coffrets sans dispositif de levage. | ||
10.2.6 Essai de choc | IK07 | ||
10.2.7 Inscriptions | Les exigences de la norme produit sont respectées. | ||
10.3 Degré de protection des enveloppes | IP30 | ||
10.4 Distances d'isolement et lignes de fuite | Sous la responsabilité du tableautier. | ||
10.5 Protection contre les chocs électriques | < 0,1 Ω - les exigences de la norme produit sont respectées. | ||
10.6 Montage de matériel | Sous la responsabilité du tableautier. | ||
10.7 Circuits électriques et raccordements internes | Sous la responsabilité du tableautier. | ||
10.8 Raccordements pour conducteurs passés de l'extérieur | Sous la responsabilité du tableautier. | ||
10.9 Propriétés d'isolement | |||
10.9.2 Tension de tenue à fréquence industrielle | Ui= 440 V AC | ||
10.9.3 Tension de tenue aux chocs | 4 kV | ||
10.9.4 Test d'enveloppes en matière isolante | Ne concerne pas les coffrets en métal. | ||
10.10 Echauffement | Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils. | ||
10.11 Tenue aux courts-circuits | Sous la responsabilité du tableautier. | ||
10.12 Compatibilité électromagnétique | Sous la responsabilité du tableautier. | ||
10.13 Fonctionnement mécanique | Les exigences de la norme produit sont respectées. |
Systèmes d'enveloppes (y compris coffrets d'installation) (EG000023) / Coffret de distribution (EC000214) | |||
Electricité, Electronique, Automatisation et Commande / Installation électrique, appareillage / Distribution électrique (y compris petit tableau modulaire) / Petit tableau modulaire ([email protected] [ACN387008]) | |||
type de montage | montage en saillie | ||
nombre de rangées | 7 | ||
largeur dans les unités de partition | 35 | ||
type de couvercle | porte | ||
finition du couvercle | fermé | ||
couvercle/porte transparent(e) | non | ||
matériau du boîtier | acier | ||
hauteur | mm | 1060 | |
largeur | mm | 800 | |
profondeur | mm | 262.5 | |
profondeur d'encastrement | mm | 0 | |
profondeur intérieure | mm | 257.5 | |
rail DIN | oui | ||
avec plaque de montage | non | ||
possibilité de montage en saillie | oui | ||
finition CEM | non | ||
couleur | gris | ||
numéro RAL | 7035 | ||
classe de protection (IP) | IP30 | ||
avec serrure | non |
